手动式田间水稻插秧作业机具结构设计

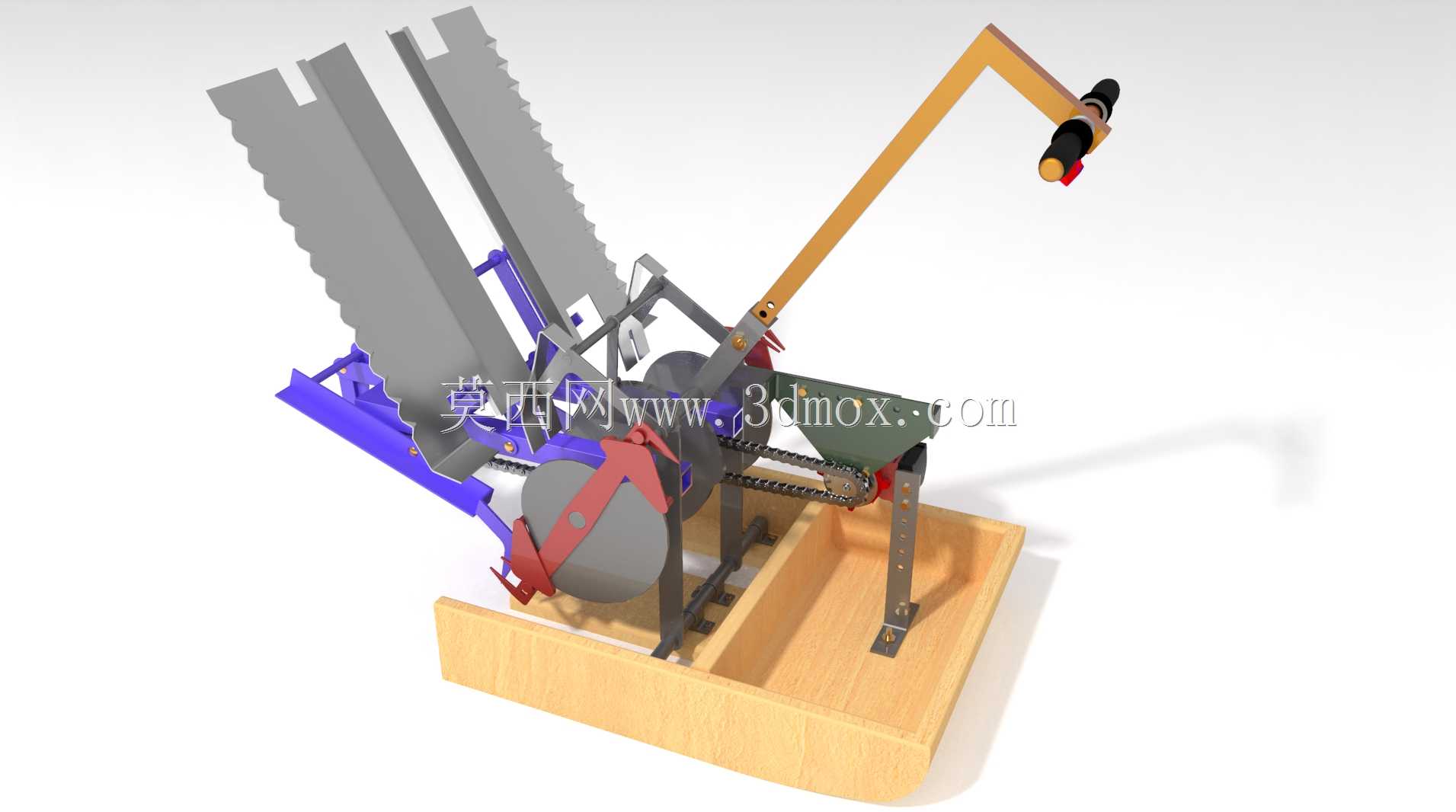

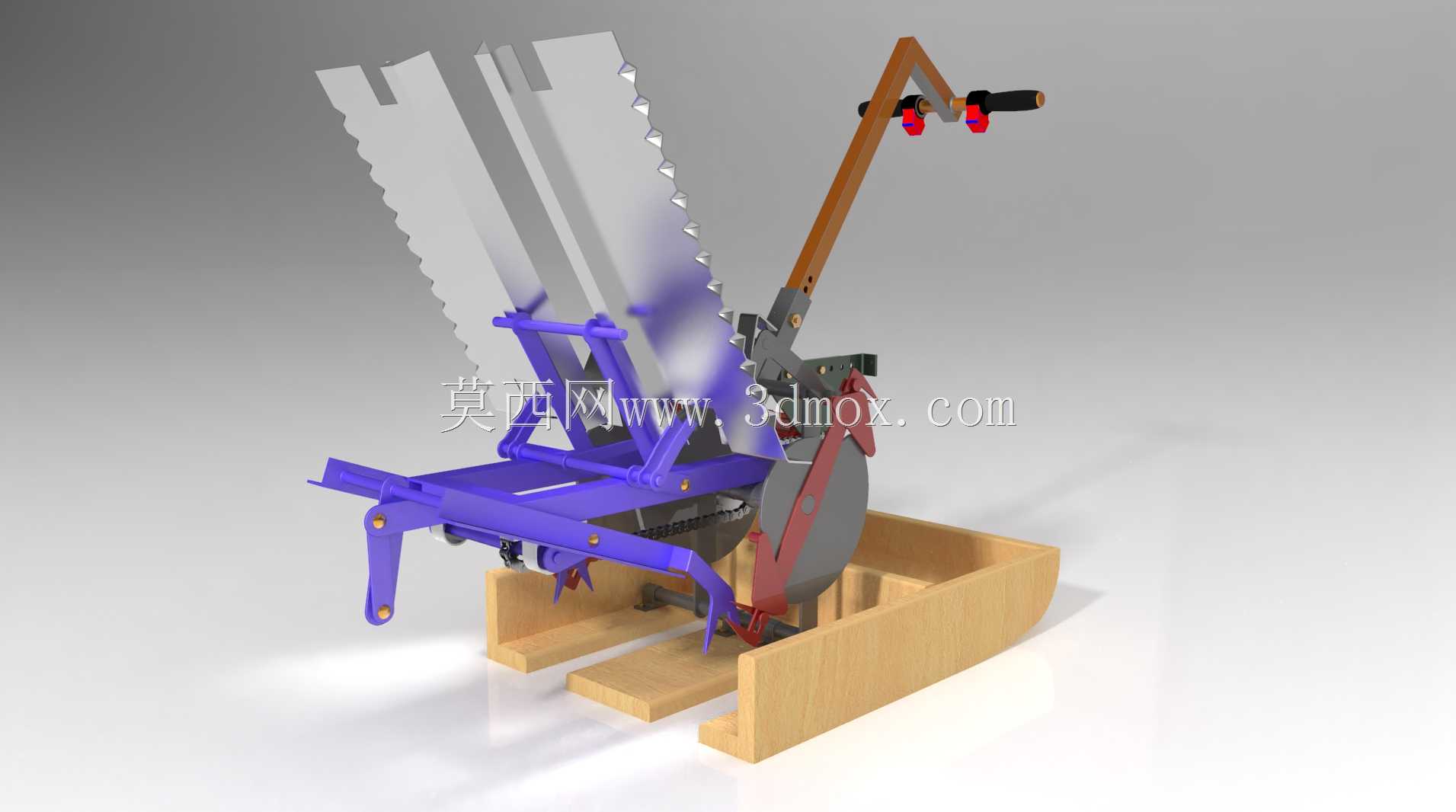

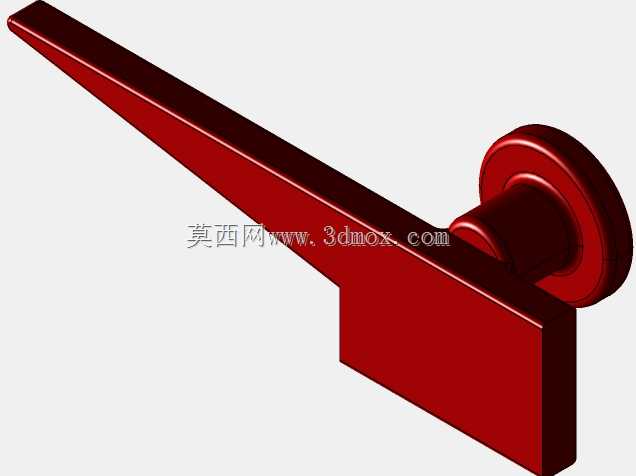

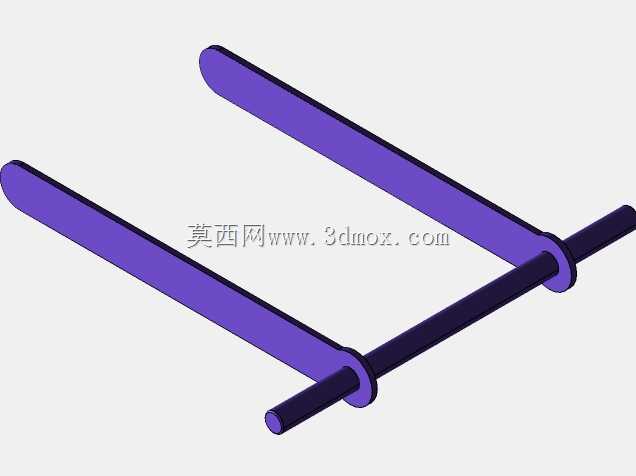

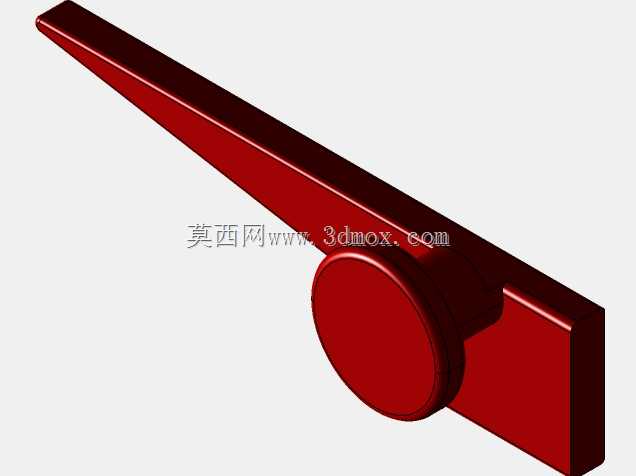

这款手动插秧作业机具，主要适配南方丘陵地带零散水田、山区小块梯田的水稻栽插场景，这类区域大型乘坐式插秧机受田块面积、田埂高度、机耕道通行条件限制无法进入，长期依赖人工手插秧，劳动强度大且栽插密度一致性差，这款机具正是针对这类散户种植、小面积作业的需求设计。从结构布局来看，机具下部设置木质承秧托盘，用于码放整齐的带土秧苗块，托盘边缘做了圆弧过渡处理，避免取秧时刮伤秧苗茎叶；上部的分秧机构采用锯齿形分秧导槽，导槽间隙匹配常规秧苗的茎秆粗度，作业时通过手动压下操作手柄，带动链传动机构驱动分秧爪动作，将单丛秧苗从秧块上分离后垂直插入泥层，手柄复位时机构自动完成下一个取秧位的进给，整个动作循环无需额外动力源，单人即可操作。设计阶段重点考虑了水田作业的防卡滞需求，所有传动铰接位置都预留了泥水冲刷间隙，分秧爪采用耐磨薄钢板冲压成型，入土角度固定为与泥面呈75度夹角，保证栽插深度稳定在2-3厘米区间，避免漂秧、深插闷苗的问题。机具的整体安装边界控制在长800毫米、宽600毫米、高900毫米范围内，总重量不超过15公斤，单人可轻松跨田埂搬运，作业时无需额外固定，依靠机具底部的支撑脚在水田表层站稳即可，操作手柄的握持高度适配160-180厘米身高的作业人员，长时间操作不易产生腰部疲劳。传动部分采用简易链传动搭配复位拉簧，没有复杂的齿轮变速结构，农户日常使用后只需用清水冲掉附着的泥浆，在铰接点滴注少量润滑油即可完成维护，故障率极低。分秧导槽的间距可通过侧边的调节螺栓微调，适配不同品种水稻的栽插密度要求，从每亩1.2万丛到1.8万丛的常规种植密度都能覆盖，取秧量也可通过调整分秧爪的开合行程改变，满足不同秧龄、不同带土厚度秧块的作业需求。相比纯人工手插，这款机具的作业效率能提升3倍以上，同时能保证秧苗的行株距整齐一致，后续田间通风透光性更好，减少病虫害发生概率，也适合平原地区小块自留田、农业科普示范田的小范围插秧作业使用。
