双轴剪切式工业废弃物撕碎设备结构

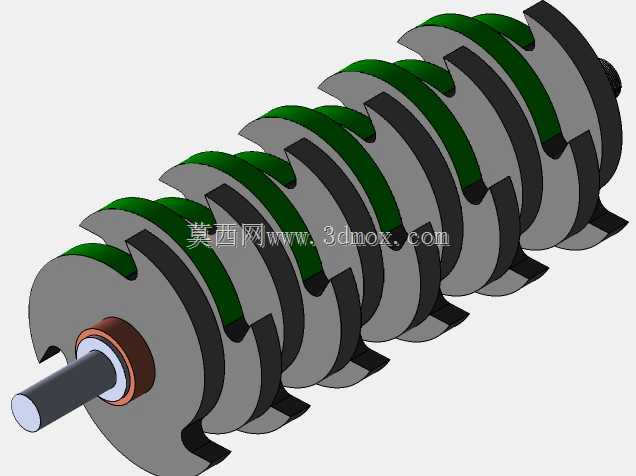

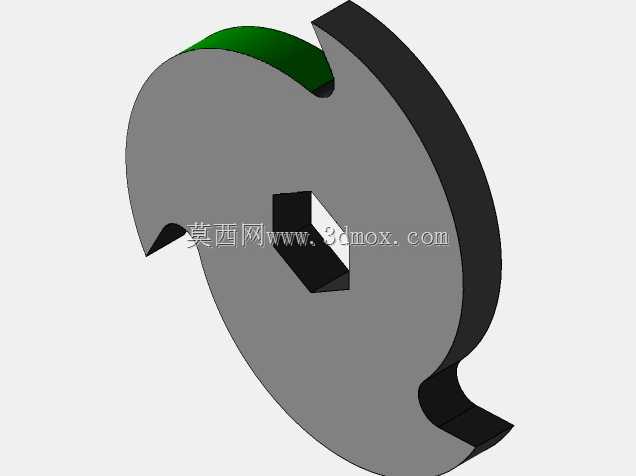

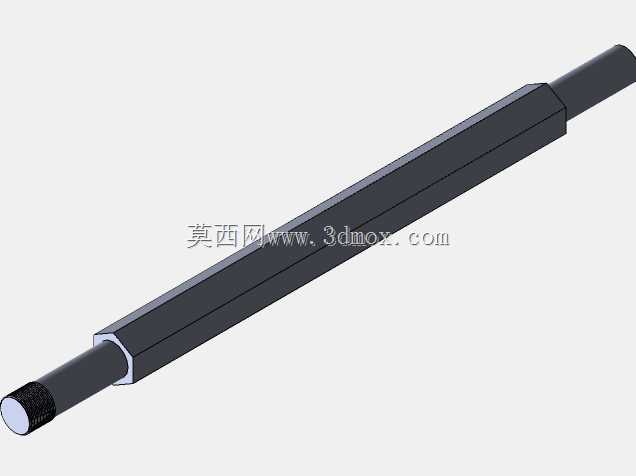

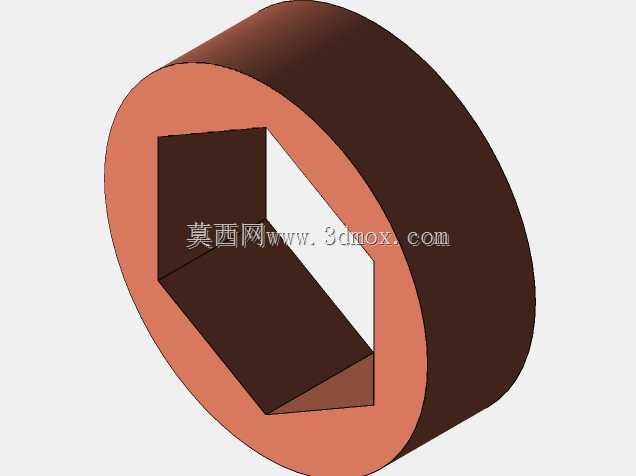

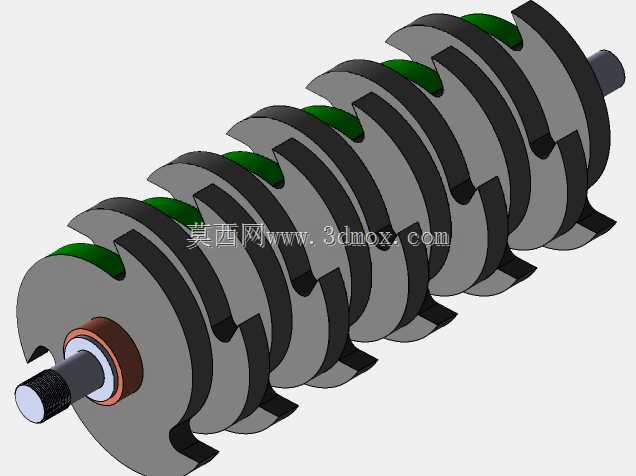

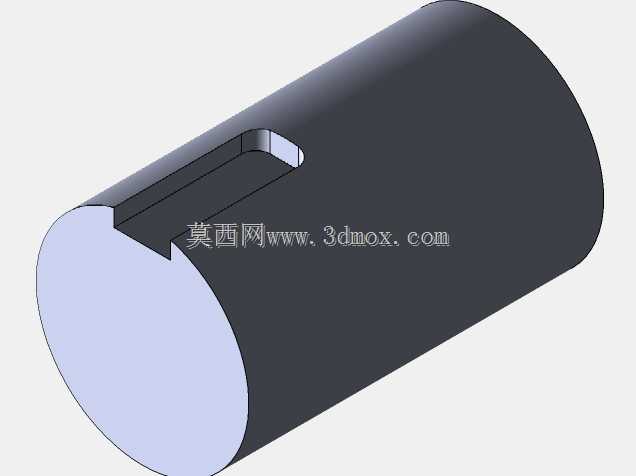

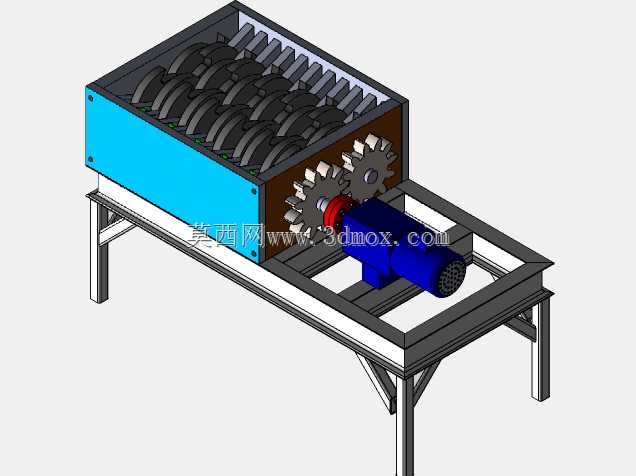

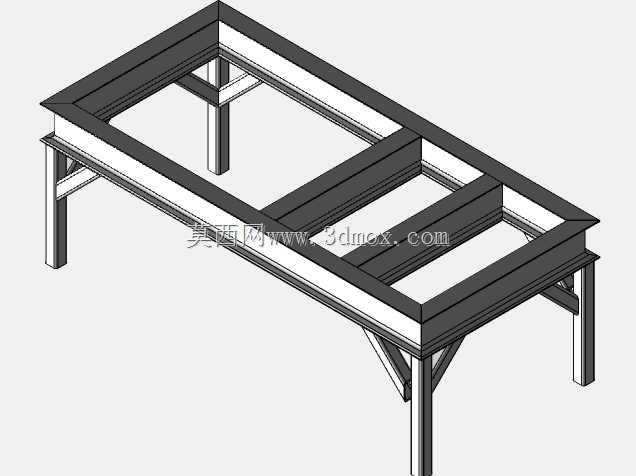

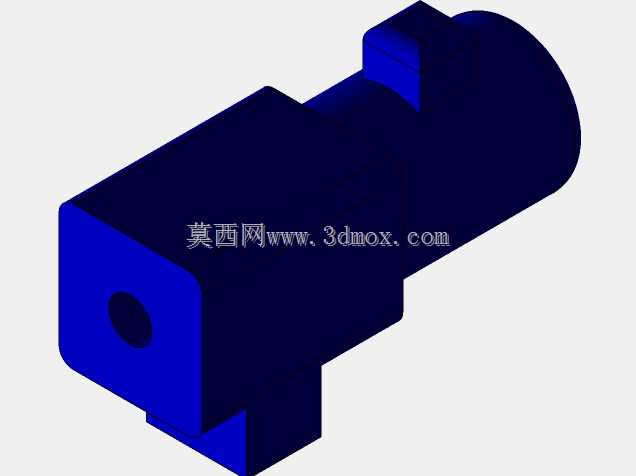

该设备为双轴剪切式撕碎结构，主要面向工业边角料、生活废弃物、小型硬质废件的减容破碎场景，常见于中小型固废回收站、生产车间废料预处理工位，可将成块的废塑料、薄金属边角料、纸质废件、木质边角料等物料剪切为尺寸均匀的碎块，方便后续的转运、分拣或资源化处理工序。从结构设计逻辑来看，整机采用卧式低重心布局，底部为型钢焊接成型的方管机架，四条支腿带有斜向加强筋，可抵消刀轴咬合物料时产生的径向冲击载荷，机架上平面预留了刀箱的安装定位基准面，安装时无需额外加工找平，直接通过螺栓紧固即可保证刀箱与下方传动组件的同轴度要求。刀箱部分采用加厚钢板拼焊结构，内部平行布置两根带异型刀片的刀轴，刀片采用交错排布方式，相邻刀片间设置定刀隔套，动刀与定刀的间隙控制在2mm以内，既可以避免物料卡滞，又能保证剪切时的咬入力，针对不同硬度的物料，可通过调整垫片厚度改变刀片间隙，适配不同的破碎粒度要求。传动端采用齿轮啮合传动结构，两根刀轴的轴端安装相互啮合的直齿轮，其中一根刀轴通过联轴器与驱动电机直连，动力经齿轮分流后带动两根刀轴做相向转动，相比单轴破碎结构，双轴剪切的咬入能力更强，无需额外的压料机构即可处理尺寸偏大的块状物料，齿轮外侧设置可拆卸的防护罩，既可以避免杂物卷入传动副，也方便日常维护时检查齿轮啮合间隙。驱动单元采用卧式减速电机集成结构，直接安装在机架预留的电机安装座上，安装座上开有长条形调节孔，可通过调整电机位置张紧联轴器，补偿长期运行后的传动间隙。设备的进料口为敞口式扩口结构，上边缘带有向外倾斜的导料板，可避免投料时物料散落，出料口直接贯通机架下方空间，破碎后的物料可直接落入下方的收集料斗或输送带上，无需额外设置导料结构。从安装边界来看，整机占地尺寸适配标准车间的工位布局，支腿底部预留了地脚螺栓安装孔，可直接固定在水泥地面上，无需额外做混凝土基础，设备运行时的动载荷较小，适合中小型加工场所的固废处理工位使用。刀轴组件采用模块化设计，单片刀片磨损后可单独拆卸更换，无需整根刀轴报废，降低了后期的维护成本，刀轴两端采用带座轴承支撑，轴承座带有密封端盖，可阻挡破碎过程中产生的粉尘进入轴承内部，延长润滑脂的更换周期。
