平模球团磨颗粒成型设备结构设计

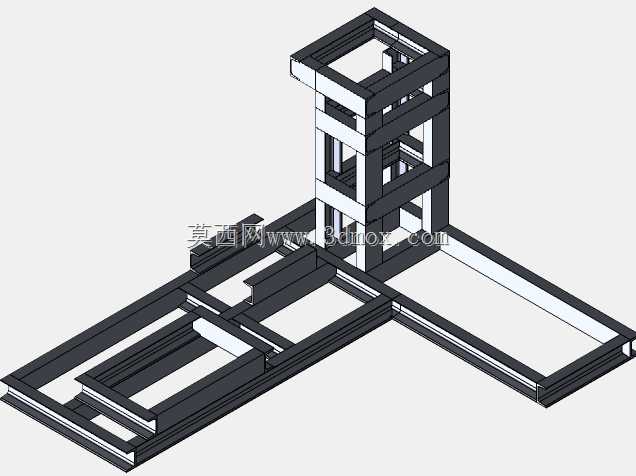

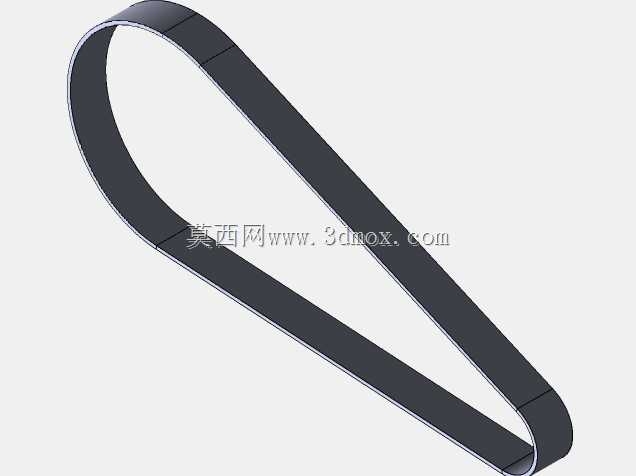

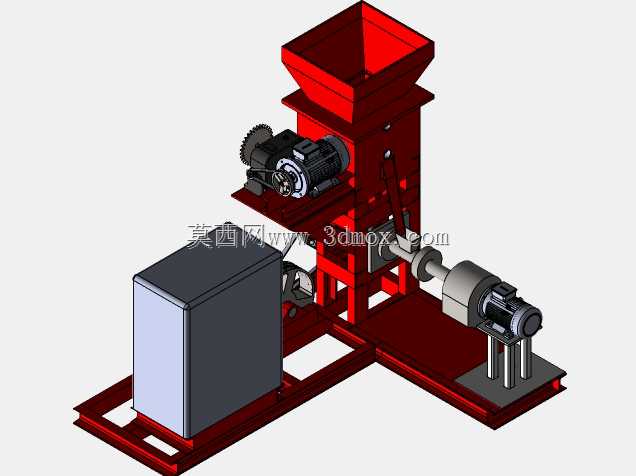

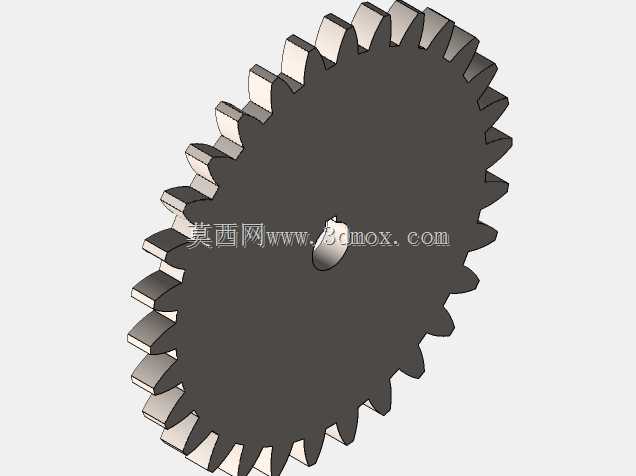

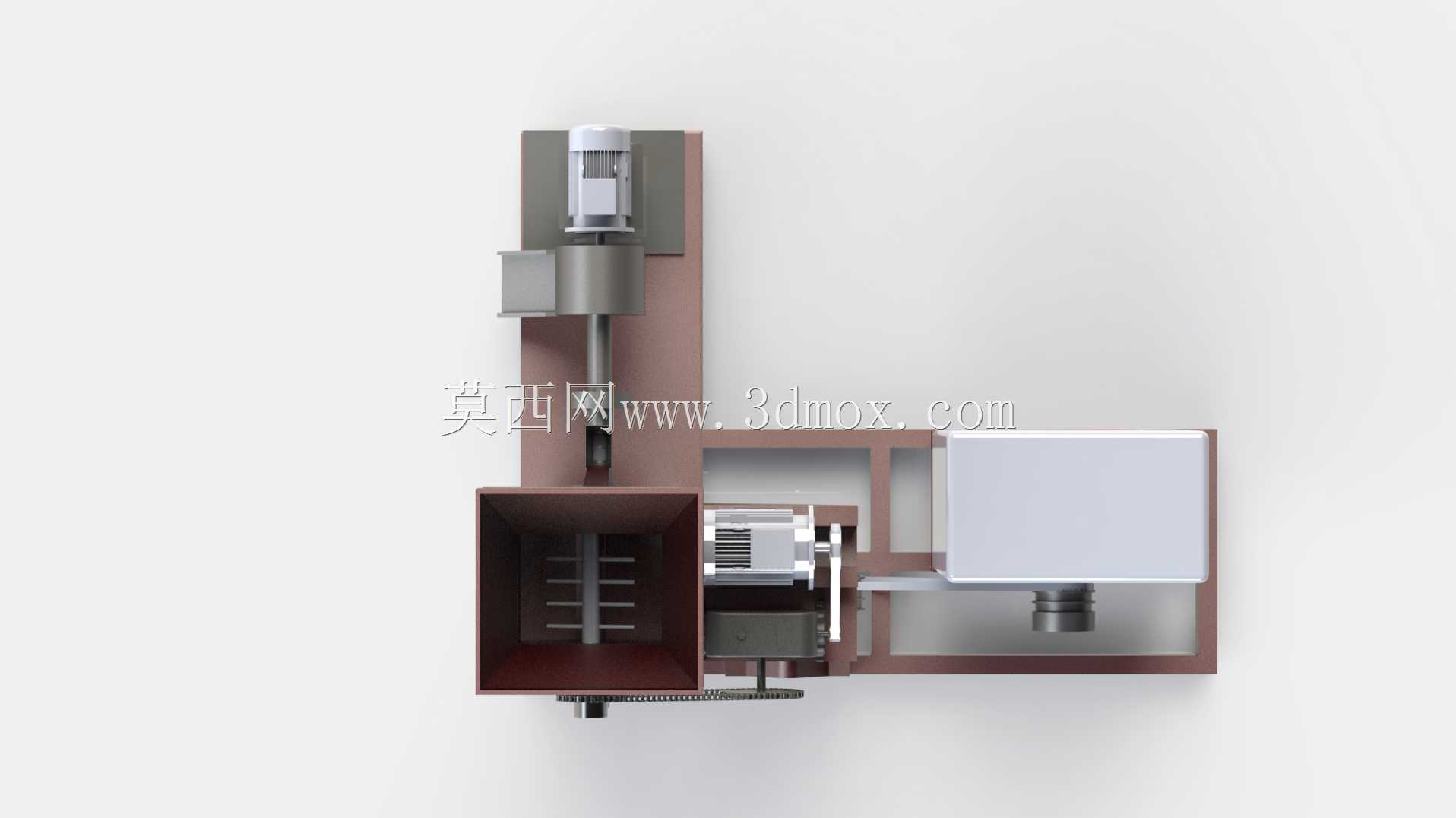

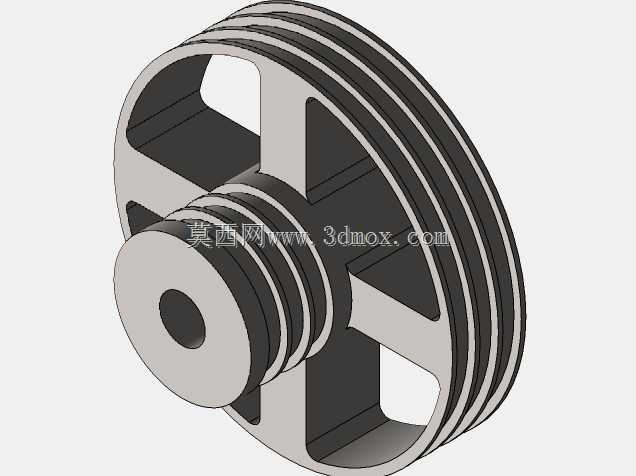

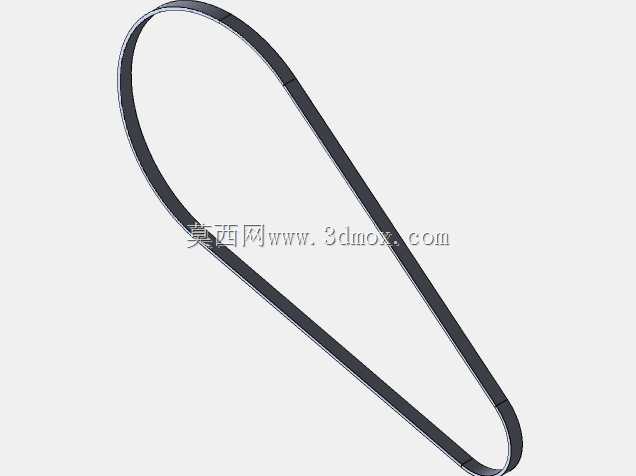

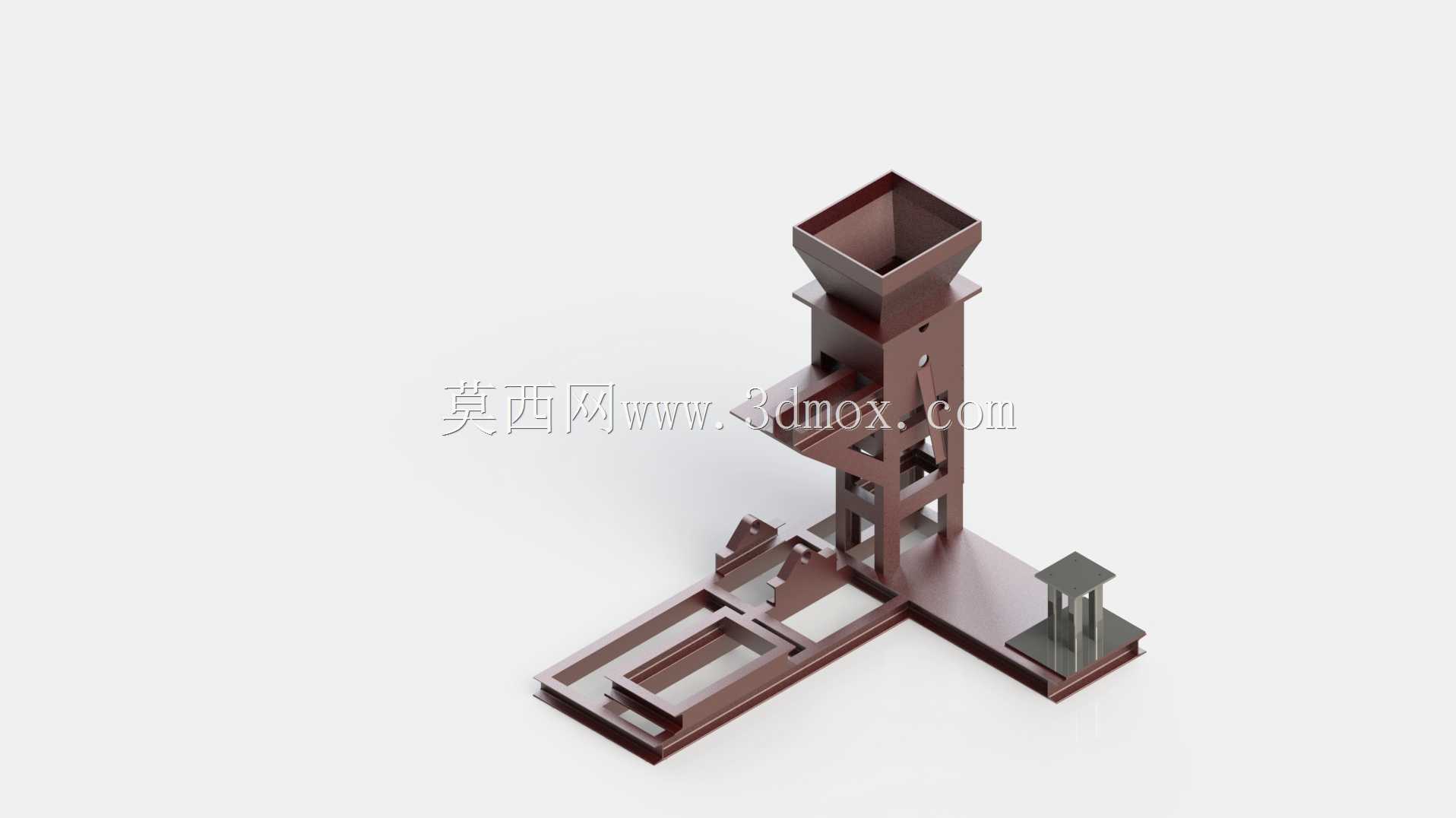

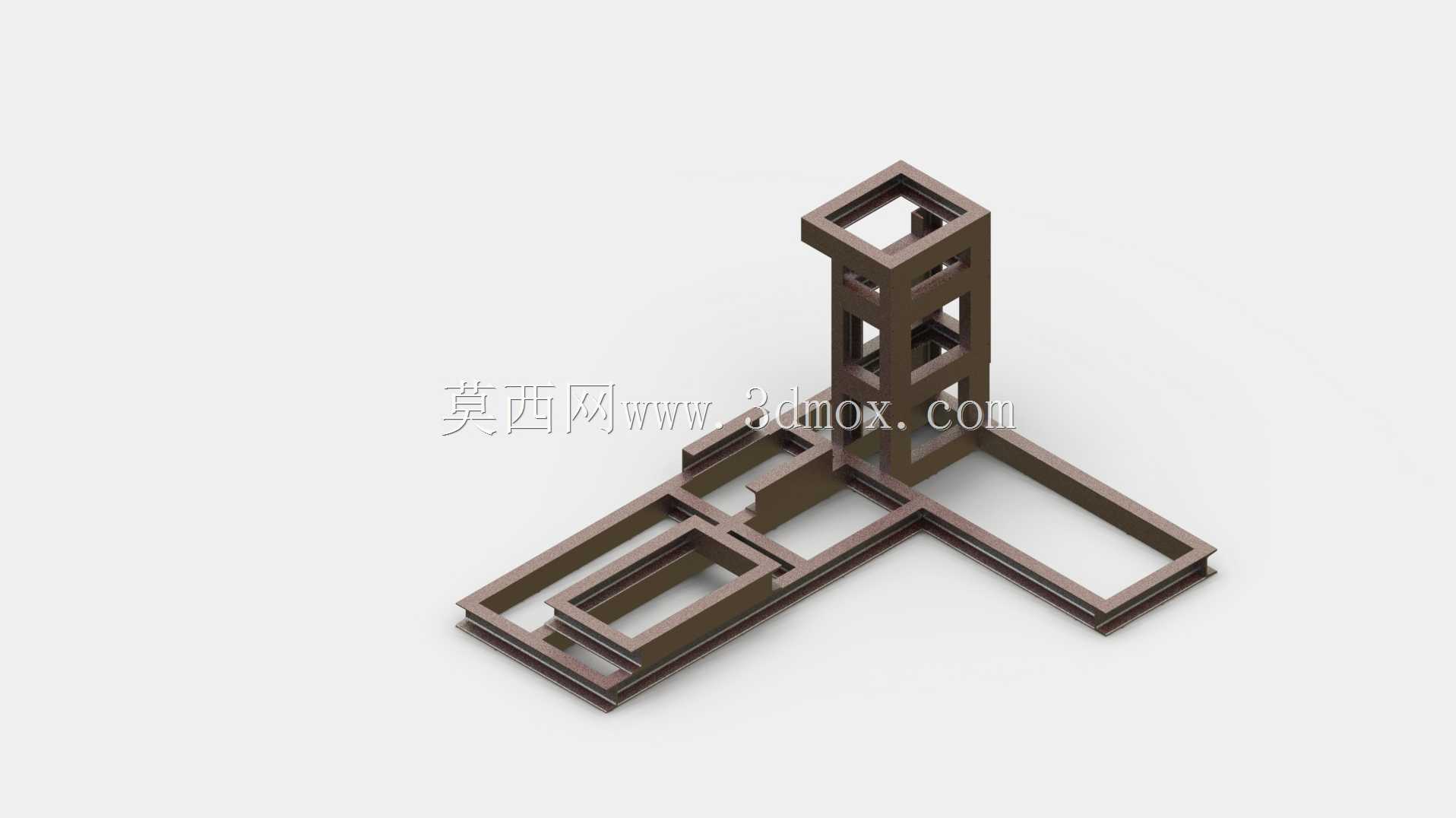

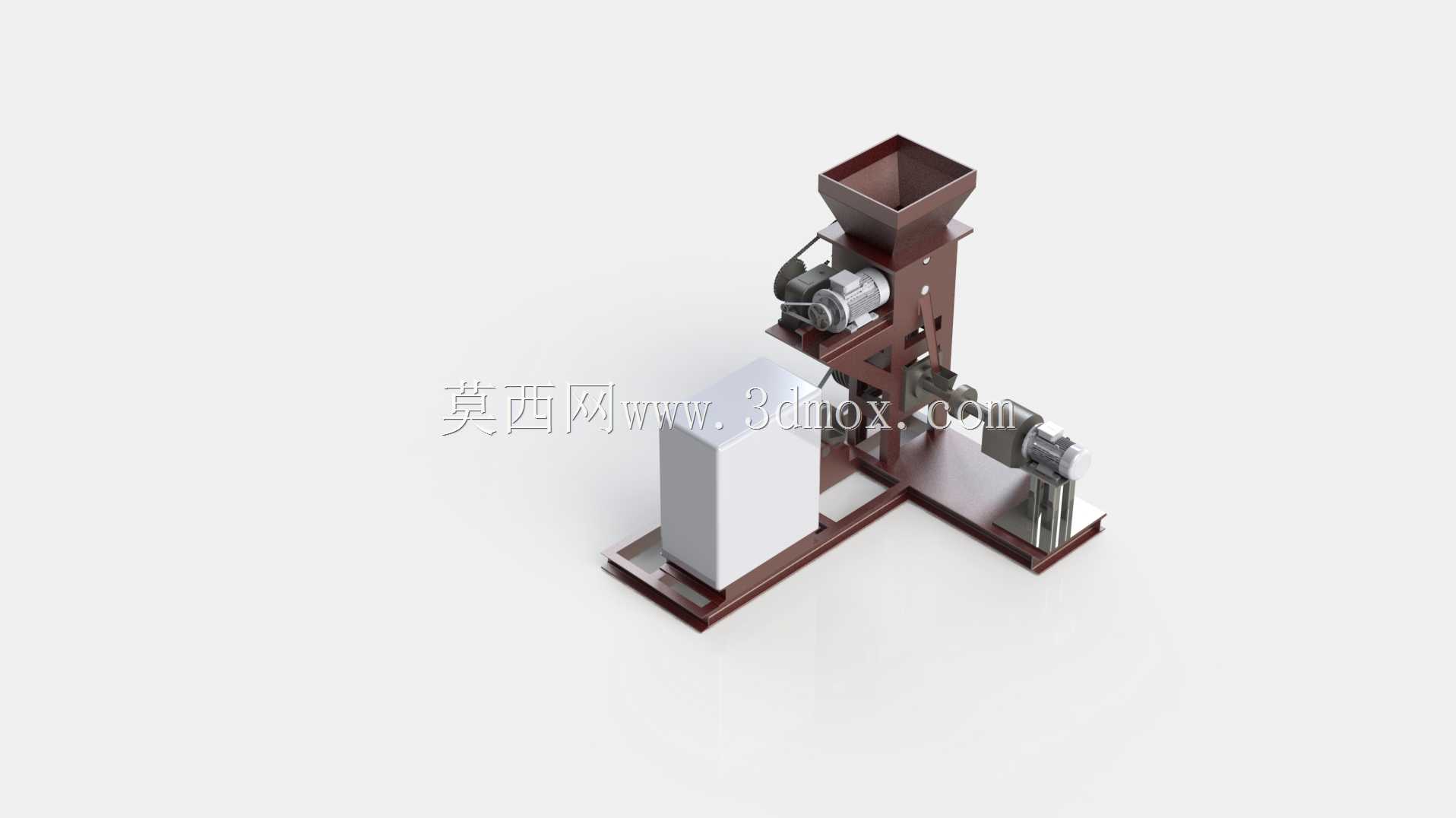

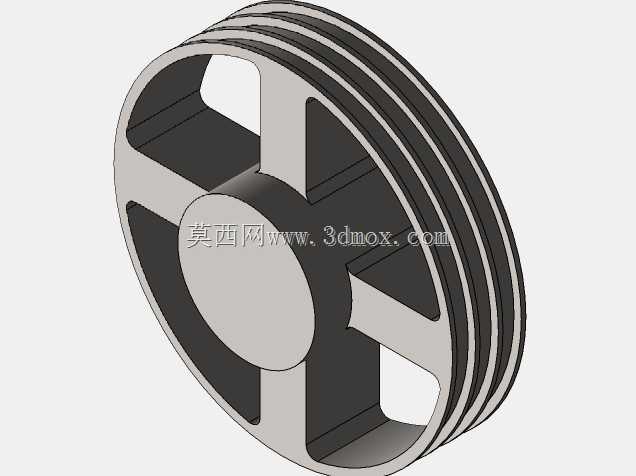

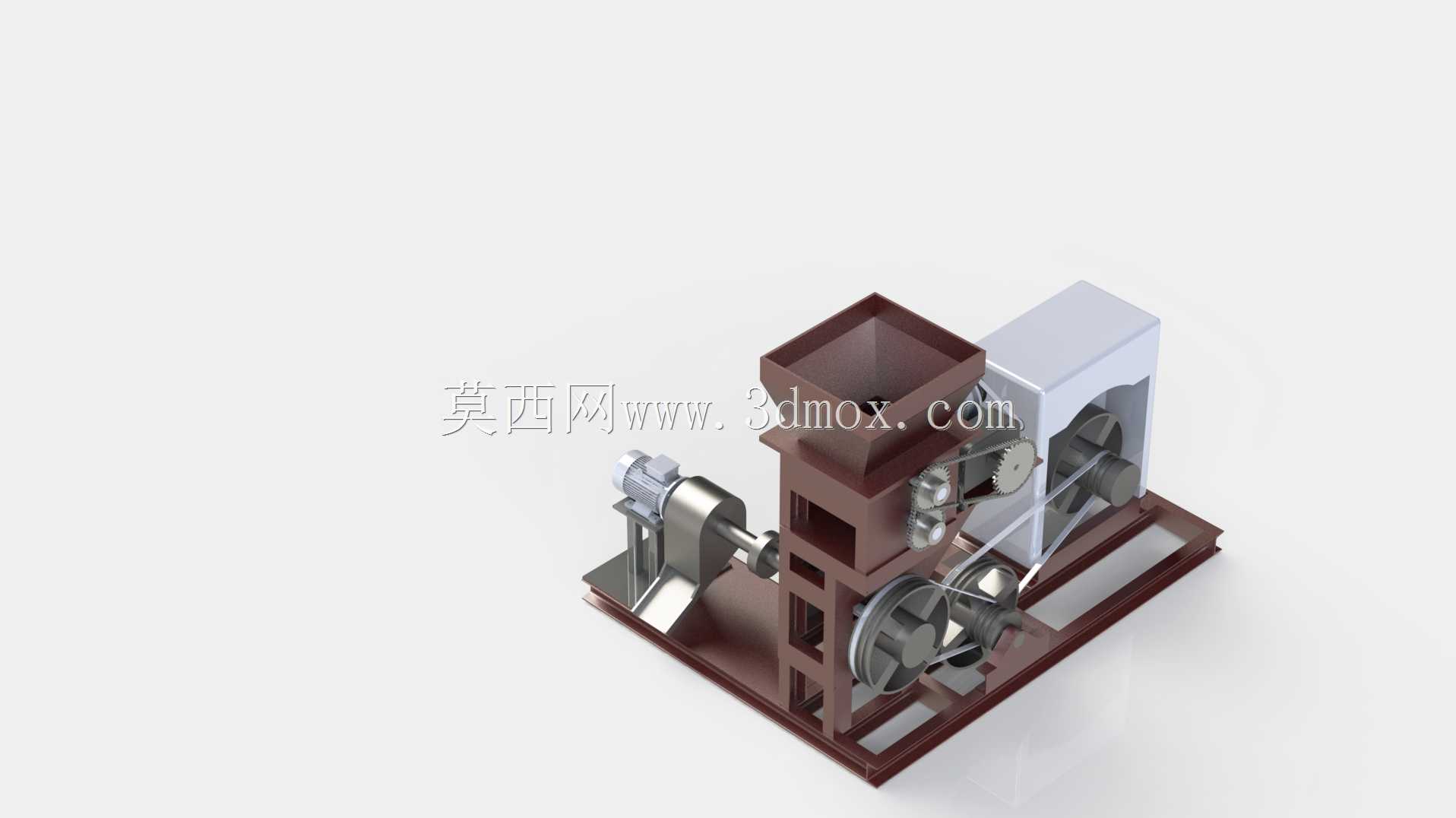

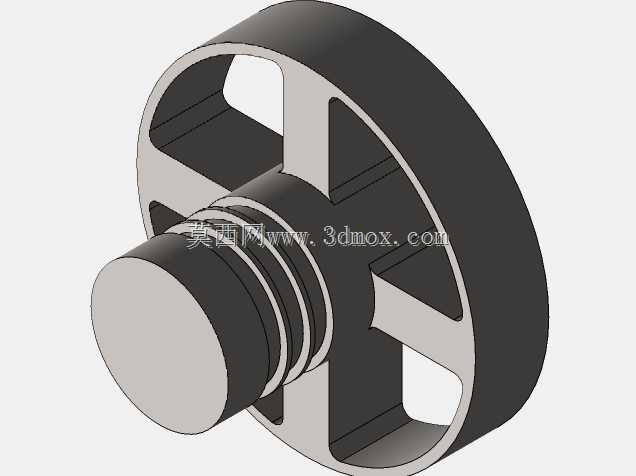

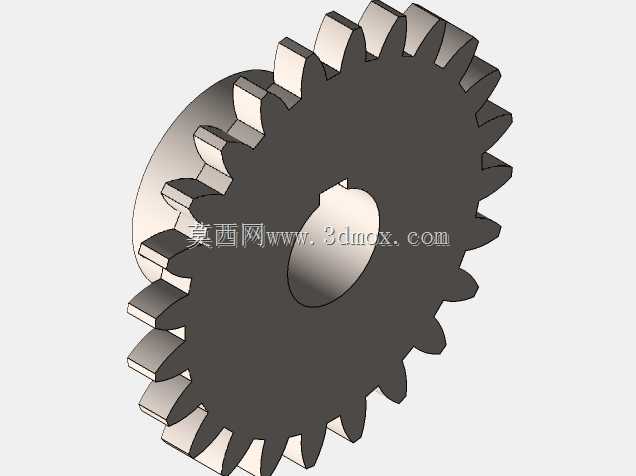

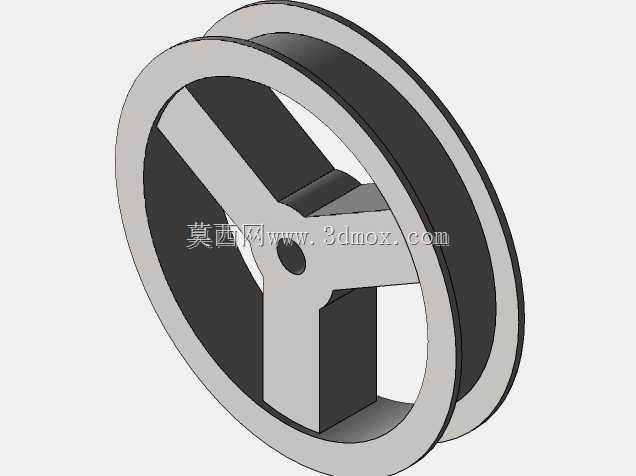

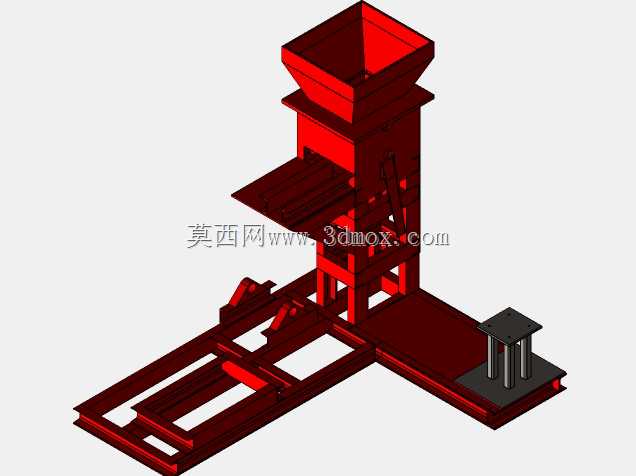

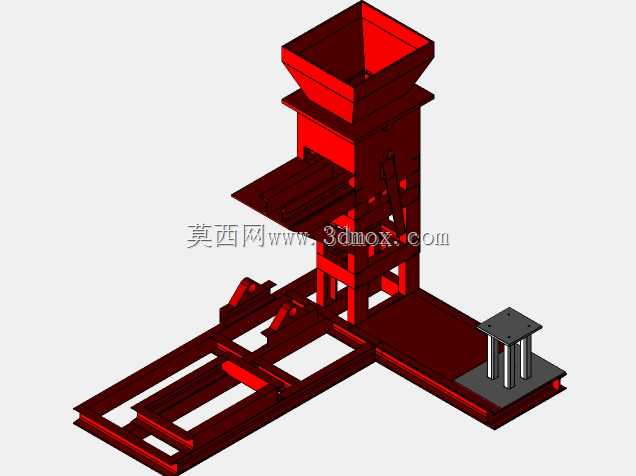

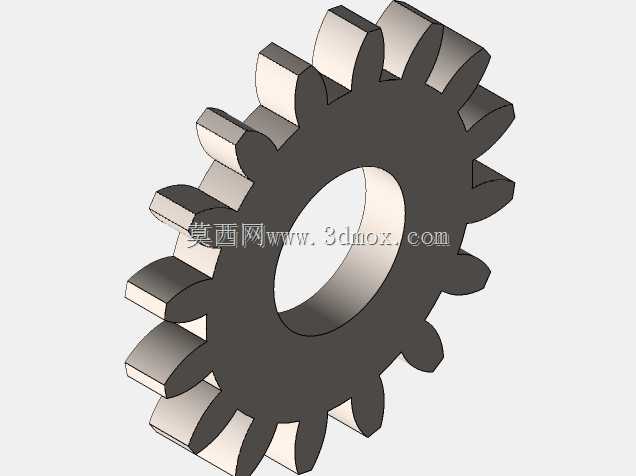

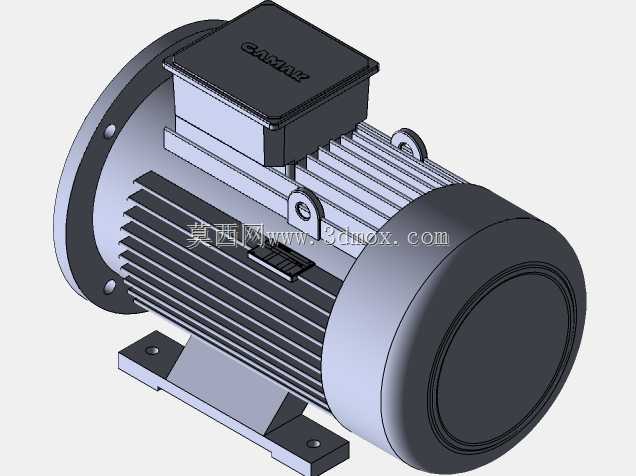

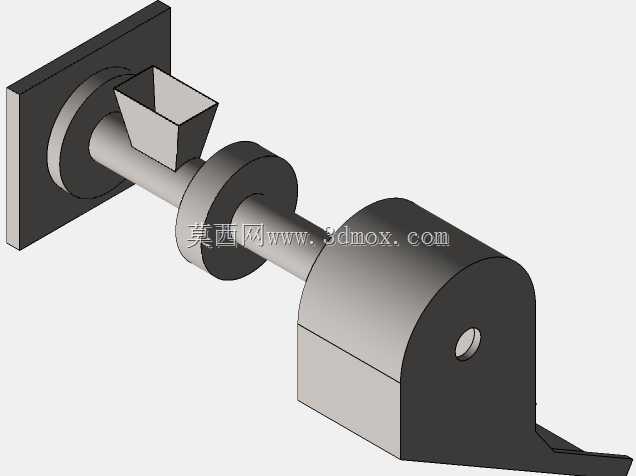

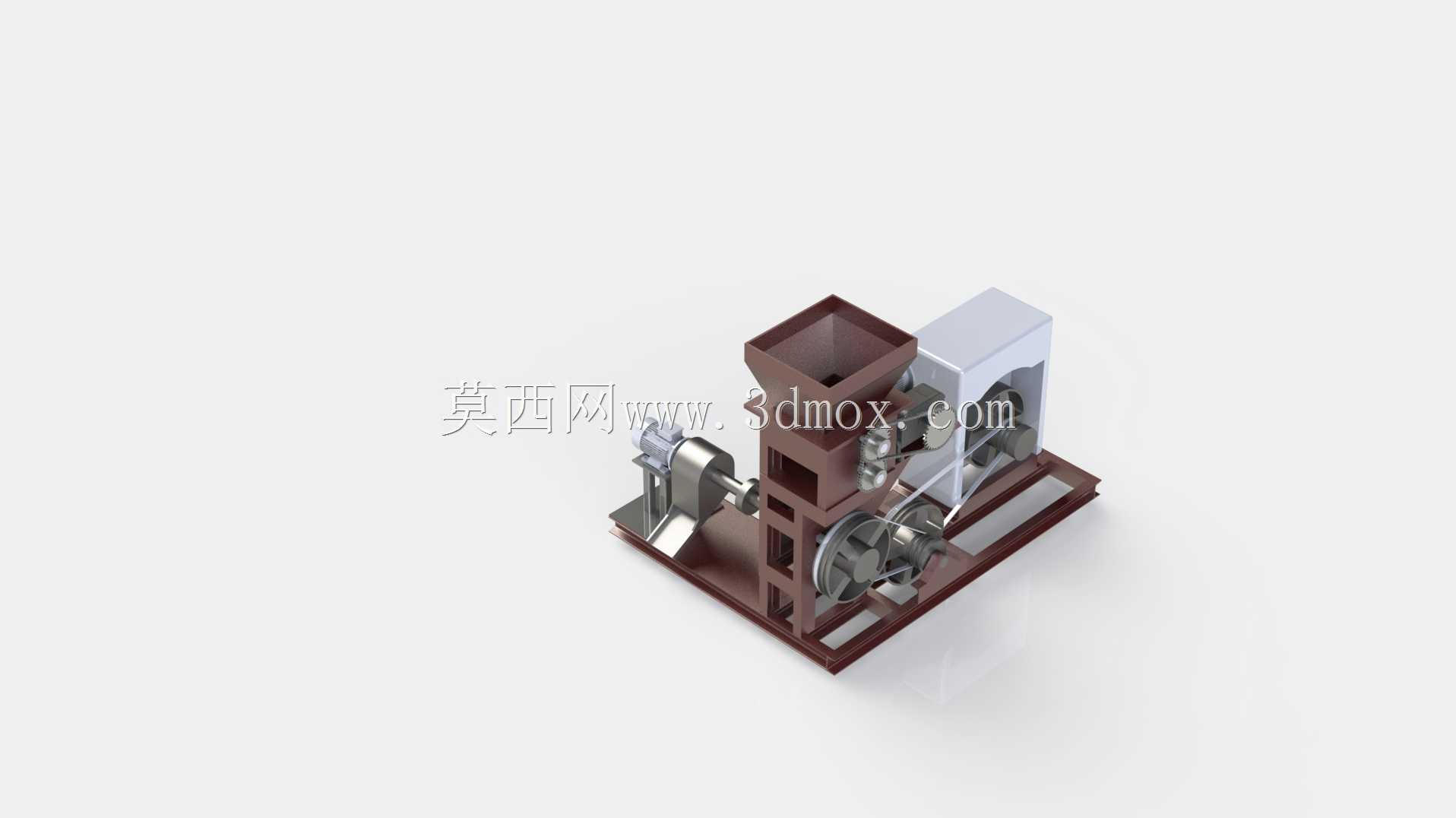

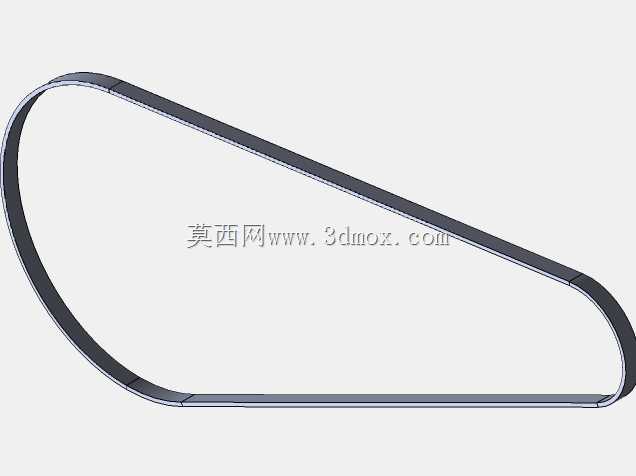

在粉体加工与球团制备的生产场景中，这类平模结构的球团磨设备主要承担将混合后的粉体原料挤压成型为特定直径颗粒的作业任务，常见于冶金辅料制备、生物质燃料加工、有机肥造粒以及工业固废资源化处理的生产线环节，是衔接粉体混料工序与后续颗粒烘干、筛分工序的核心成型单元。从设备实际运行逻辑来看，原料从顶部的方形进料斗落入主机腔后，会在平模与压辊的相对挤压作用下，穿过平模上的规则模孔被挤出成条，再经配套的切刀结构截断为长度均匀的颗粒，整个成型过程无需额外添加粘结剂即可实现粉体的致密团聚，成型后的颗粒强度可满足后续运输、煅烧或施用的工况要求。从结构设计思路上，该设备采用分体式机架布局，驱动单元与成型腔体分别布置在机架的两侧区域，带传动结构将电机输出的动力传递至主轴，既可以通过带轮的速比匹配调整主轴转速，适配不同原料的成型压力需求，也能在设备卡料时通过皮带打滑实现过载保护，避免硬冲击损坏传动齿轮与压辊部件。进料斗采用上宽下窄的方锥结构，能够保证粉体原料依靠自重稳定落料，不会出现架桥堵料的问题，斗体与机架采用螺栓连接，方便后期磨损后快速拆卸更换。设备的安装边界需要预留足够的操作与维护空间，进料口上方需匹配对应产能的喂料设备出料口，机架底部需要通过膨胀螺栓固定在硬化的混凝土地面上，保证运行过程中不会因压辊挤压的交变载荷出现机架移位；设备侧面的传动轮区域需要加装安全防护网，避免运维过程中发生机械伤害，驱动电机的接线端需要做好防尘密封，适配粉体加工车间多粉尘的作业环境。在结构细节处理上，压辊与平模的配合间隙设计为可调节结构，通过调整主轴端部的锁紧螺母即可改变压辊与模盘的压紧程度，针对不同粒径、不同含水率的原料，可以灵活调整挤压参数，保证颗粒成型率稳定在合理区间；设备的出料区域采用敞口式设计，成型后的颗粒可以直接落入下方的输送设备，不会在腔体内积料残留，减少了日常清理的工作量。机架采用型钢焊接成型，焊接后做了去应力处理，长期承受交变挤压载荷也不会出现焊缝开裂或者机架变形的问题，所有转动部位都配置了密封轴承，能够阻挡粉体进入轴承滚道，延长转动部件的使用寿命。
