小型轮式农用作业拖拉机结构设计

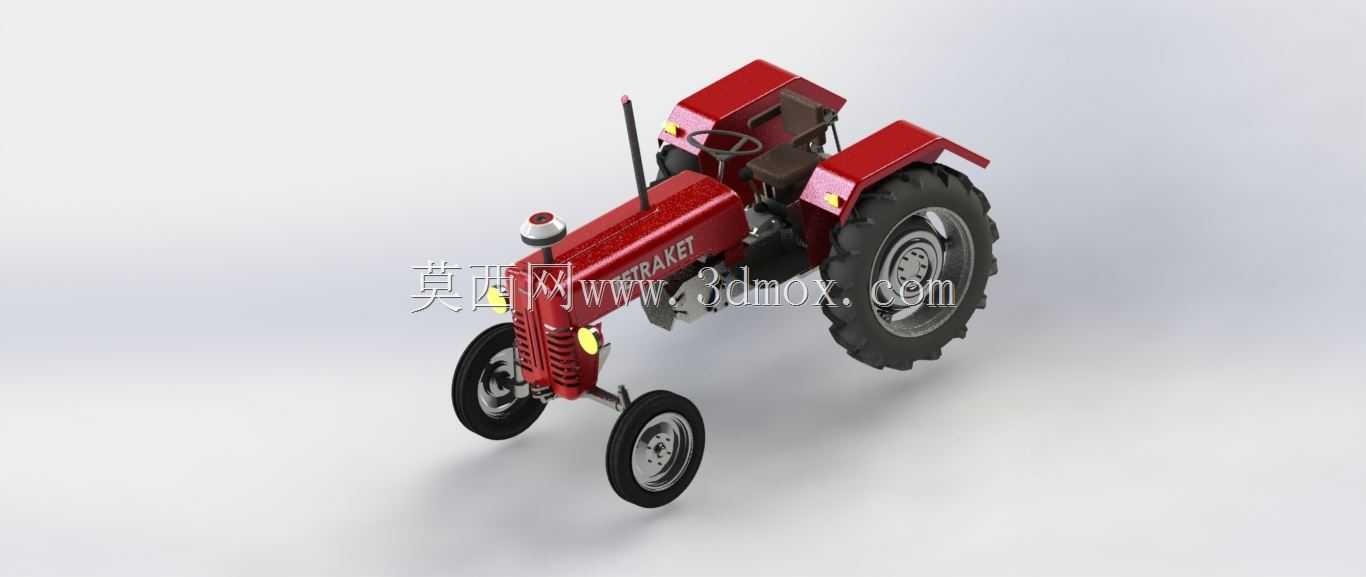

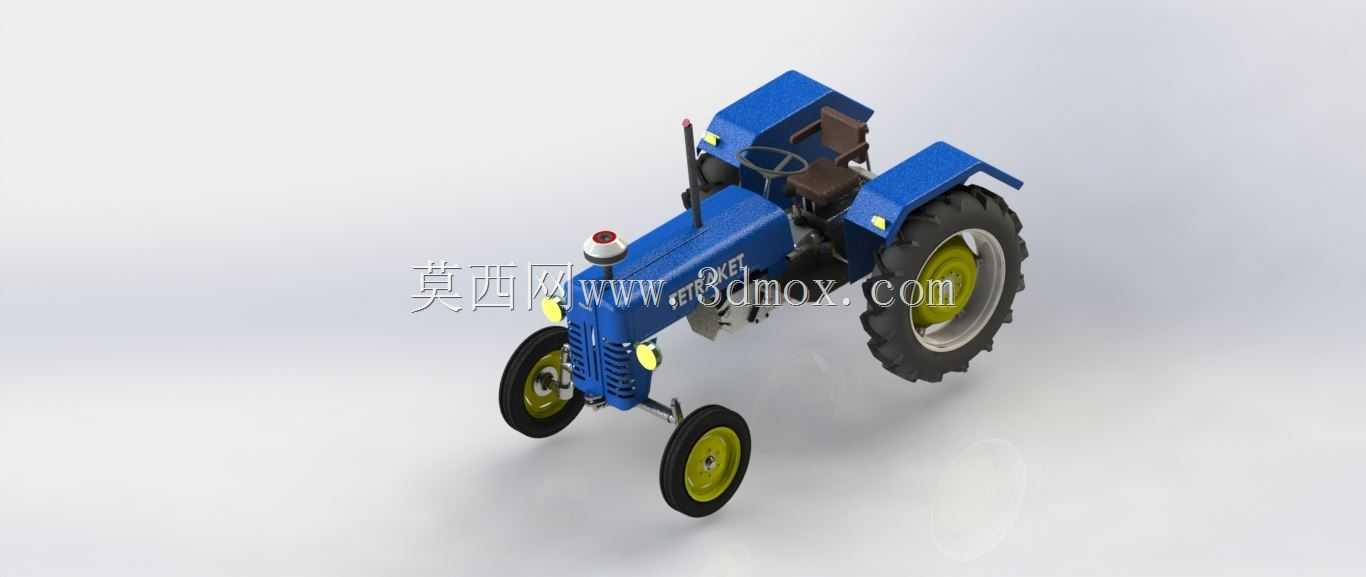

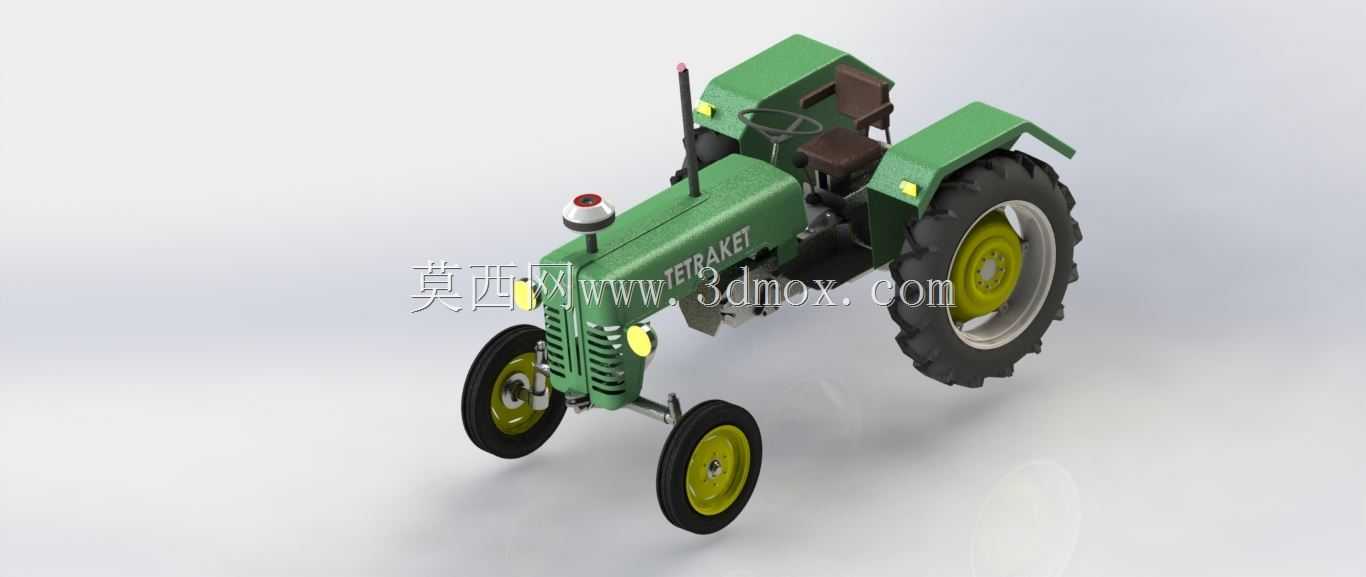

这款轮式拖拉机的三维结构设计，首先围绕丘陵小地块、果园行间作业、大棚内农事操作的实际场景展开，区别于大马力宽幅拖拉机的设计逻辑，整机轮距做了窄幅适配，最小转弯半径控制在3.2米以内，能够在宽度不足4米的棚室通道、果树行间完成转向调头，不会剐蹭作物枝干与棚室支架。从功能实现逻辑来看，整机采用前置后驱的动力布局，发动机舱布置在前轮轴上方，通过合理的配重分配，让前轮承载35%左右的整机重量，既保证转向操作的操控手感，又能避免后驱作业时前轮抓地力不足出现摆头问题。后轮采用大直径深花纹农用轮胎，胎面花纹高度设计为35mm，在泥泞耕地、松软土面作业时能提供足够的抓地力，减少打滑损耗，后轮轮距预留了200mm的调节余量，可根据不同作物的垄距调整轮距，避免作业时轮胎碾压作物垄台。

设计过程中优先考虑了日常维护的便利性，发动机舱侧盖采用快拆式卡扣固定，无需专用工具即可打开完成机油滤芯更换、皮带松紧调整等日常保养操作；驾驶区域的座椅高度设置为780mm，操作踏板与方向盘的相对位置按照人体工程学布局，长时间作业时能降低驾驶员的腰部与腿部疲劳。整机的安装边界做了明确的尺寸约束，整机总长控制在2.6米，总宽1.2米，总高1.4米，不含后悬挂的情况下整机重量控制在860kg，普通轻型货运车辆即可完成跨地块转运，不需要额外的大型吊装设备装卸。后悬挂采用标准三点式接口，可匹配旋耕机、播种器、除草轮、小型拖斗等多种农机具，悬挂提升行程设置为450mm，能够满足不同农具的作业高度需求，动力输出轴的转速预留了两档可调，可适配不同农具的转速要求。

在结构细节处理上，前桥采用独立的转向节设计，转向拉杆做了防尘密封处理，避免田间作业时尘土、泥水进入铰接部位造成磨损；排气系统的出气口朝向斜上方布置，避免作业时排出的高温气流直吹作物造成灼伤；燃油箱布置在驾驶座下方，容量设置为35L，满油状态下可支持连续6小时以上的田间作业，减少中途加油的频次。整机的线束全部采用波纹管包裹，沿车架内侧走线，固定卡扣间距控制在300mm以内，避免作业过程中线束晃动被运动部件剐蹭破损，所有外露的金属部件都做了防锈涂层处理，能够适应田间高湿度、多泥土的使用环境，延长整机的使用寿命。
