小型轮式农用作业拖拉机结构设计

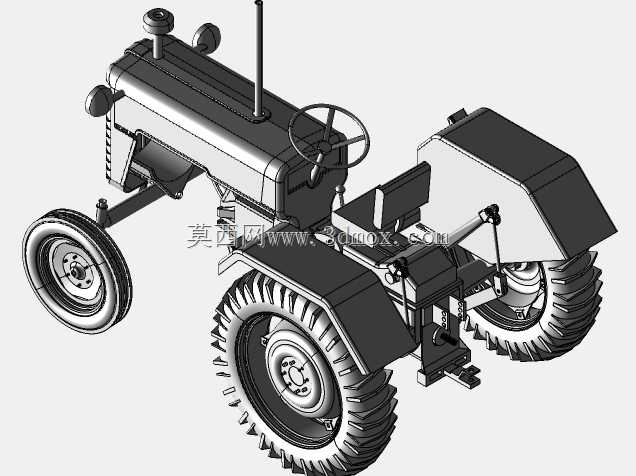

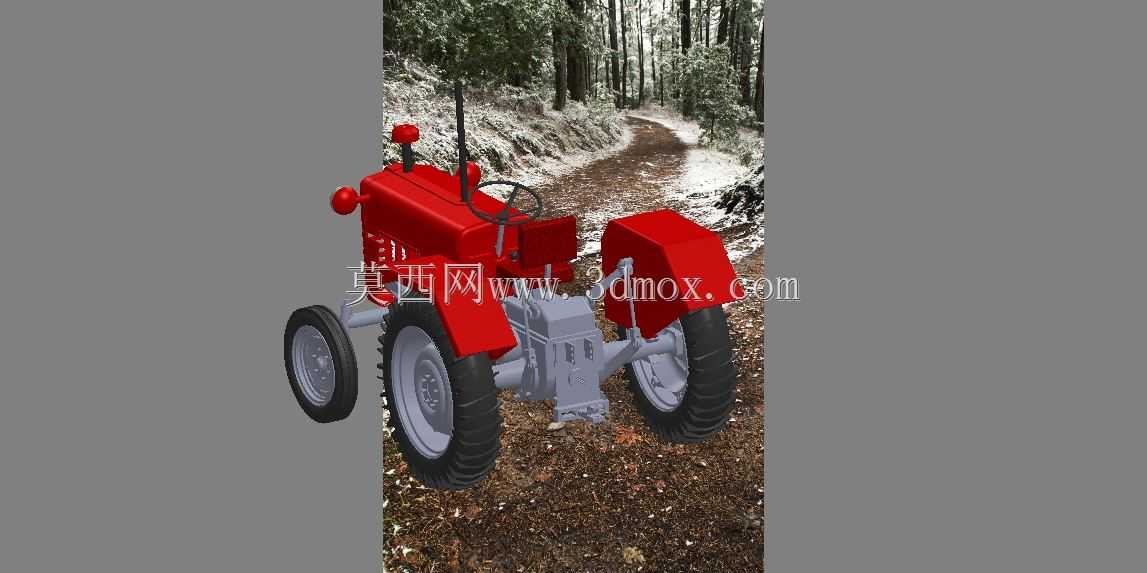

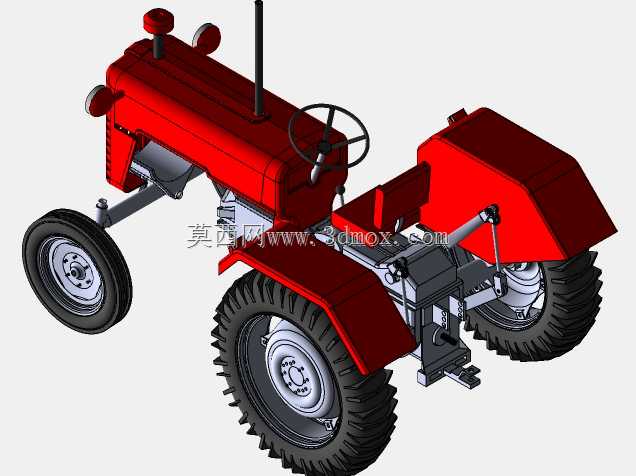

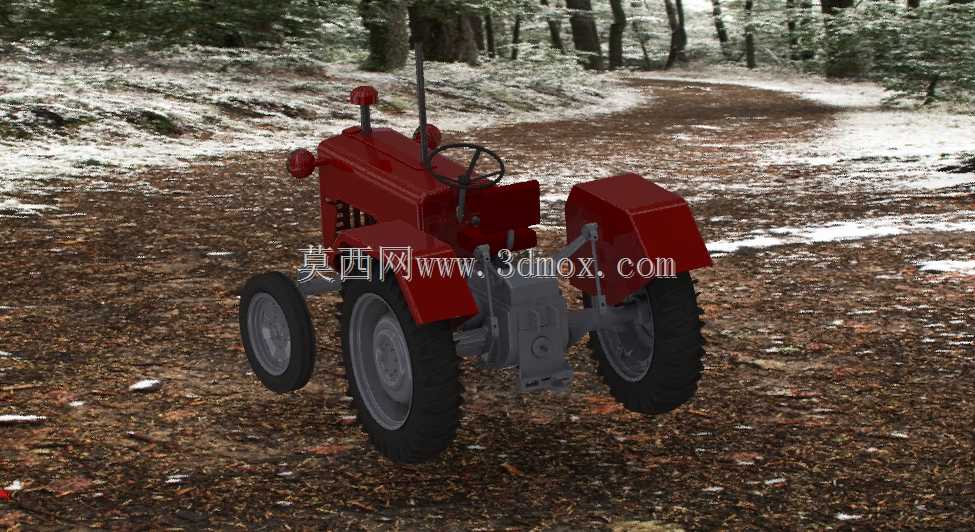

这款小型轮式拖拉机的三维结构设计，首先围绕丘陵山地零散地块、果园行间作业、大棚内部农事操作的实际场景展开，这类作业场景对设备的转弯半径、整机通过性有明确要求，常规大中型拖拉机无法在宽度不足两米的棚室、果树行距间完成转向与作业，因此设计阶段首先将整机轴距控制在1.6米级，前轮轮距设定为可调节结构，调节范围覆盖1米至1.4米，适配不同作物的种植垄距，避免作业过程中碾压作物根系。从功能特性来看，整机采用后轮驱动布局，发动机前置布置，通过离合器、变速箱将动力传递至后驱动桥，变速箱设置4个前进挡与1个倒挡，可匹配旋耕、开沟、短途运输、农药喷施等不同作业负载的转速需求，后悬挂采用标准三点式挂接结构，挂接边界符合农用机具通用安装尺寸，可直接适配市面上多数小型农机具，无需额外制作转接结构，降低用户的机具适配成本。设计过程中，首先完成动力总成的布局校核，将发动机安装支架的位置与车架纵梁的受力点做对应匹配，避免动力输出过程中车架出现应力集中，发动机散热系统的进风方向设置为正前方进风，配合导风罩将气流导向散热器，保证低速大负荷作业时的散热效率，不会出现长时间作业水温过高的问题。转向系统采用蜗轮蜗杆式转向机，转向力矩传递直接，转向轮的最大转角设定为45度，最小转弯半径控制在3米以内，完全适配狭窄地块的转向需求。行走系统的轮胎选用农用深花纹轮胎，后轮直径设定为0.8米，前轮直径0.5米，轮胎接地比压控制在合理区间，在松软耕地作业时不会出现过度下陷的情况，同时车架后部预留了配重块安装位，可根据挂载农具的重量加装对应配重，避免作业时出现前轮翘头的安全隐患。操作区域的布局围绕人机工程做校核，座椅位置与方向盘、操纵杆的距离适配多数操作人员的操作习惯，踏板的行程与踩踏力做了优化，长时间作业不会出现过度疲劳的情况，外露的传动部件均预留了安全护罩的安装位置，可在后续生产时直接加装，满足农用机械的安全规范要求。整机的外形宽度控制在1.3米以内，高度不超过1.2米，可顺利进入高度受限的温室大棚、果树行间完成作业，车架采用矩形钢管焊接结构，在保证结构强度的同时控制整机自重，避免自重过大对耕地造成过度压实，影响作物根系生长。
