小型涡轮增压器三维结构设计模型

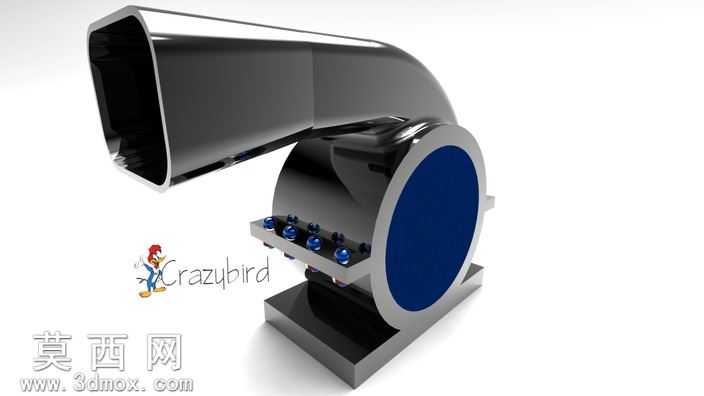

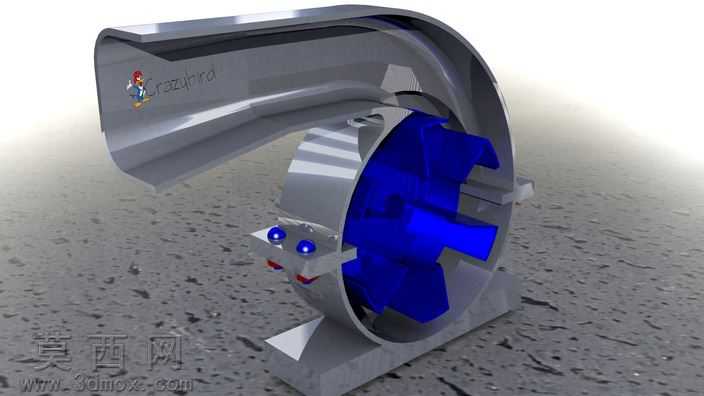

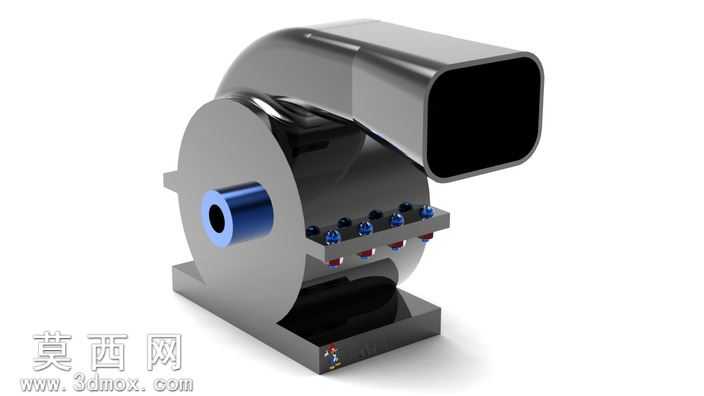

本模型为小型涡轮增压器的三维结构设计作品，建模阶段采用参数化特征建模思路，首先对涡轮增压器的核心功能模块进行拆分，分别构建压气机蜗壳、涡轮壳体、中间连接基座、主轴安装座、出气接口、固定底座等独立结构单元，再通过装配约束完成整体组合，保证各部件的装配间隙、同轴度、连接位置完全符合机械设计的常规公差要求。建模过程中对蜗壳的变径流道曲面做了连续性优化，通过放样、扫掠等曲面建模命令保证流道内壁光滑过渡，还原涡轮增压器气流通道的真实形态，避免曲面出现褶皱、断点等影响结构合理性的问题；对主轴安装孔做了阶梯孔结构设计，预留轴承安装位与轴肩定位结构，还原真实部件的装配逻辑；出气接口采用方形法兰式结构，边缘做了圆角过渡处理，既降低气流出口的阻力，也避免尖锐棱边带来的应力集中问题；底部固定底座设计了安装定位平面与支撑筋结构，保证整体模型放置的稳定性，同时还原实体部件的安装固定逻辑。材质与渲染阶段，对金属壳体部分赋予磨砂金属材质，调整金属粗糙度与反射参数，还原铸铝壳体的哑光金属质感；对主轴衬套部分赋予亮面蓝色金属材质，区分不同功能部件的材质差异；对接口内部做哑光黑材质处理，模拟气流通道的内壁效果；对侧面的固定螺栓组分别赋予金属与彩色标识材质，还原装配紧固件的视觉特征。渲染阶段采用三点布光方案，主光源从侧上方投射突出模型的曲面轮廓，辅光源补光消除暗部死黑，环境光提升整体金属质感的表现，最终呈现的模型结构清晰，各部件区分明确，完整展现小型涡轮增压器的外部结构与装配关系，可用于机械结构教学、动力部件原理演示、相关产品设计参考等场景，模型的结构比例经过反复校准，各部件的尺寸比例符合小型涡轮增压器的常规设计参数，没有出现结构错位、比例失调的问题，曲面过渡自然，细节表现到位，完整还原了这类小型增压部件的典型结构特征。
