机械式游标卡尺精密测量工具三维结构

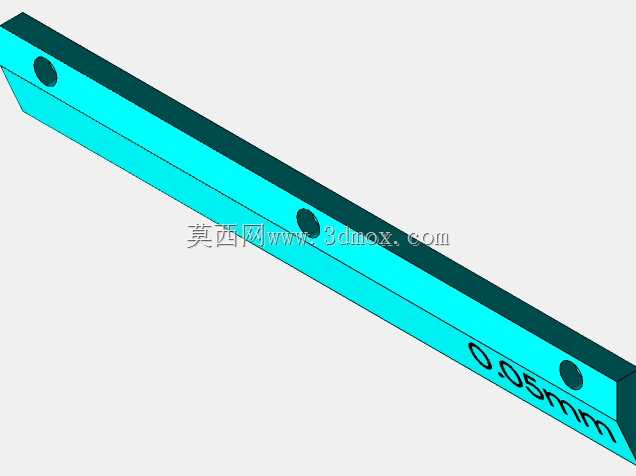

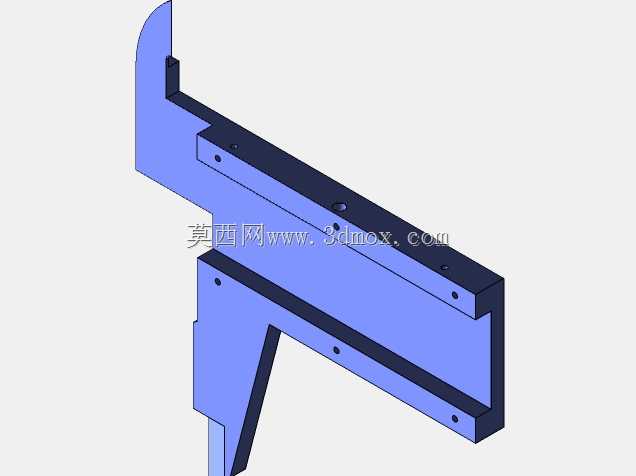

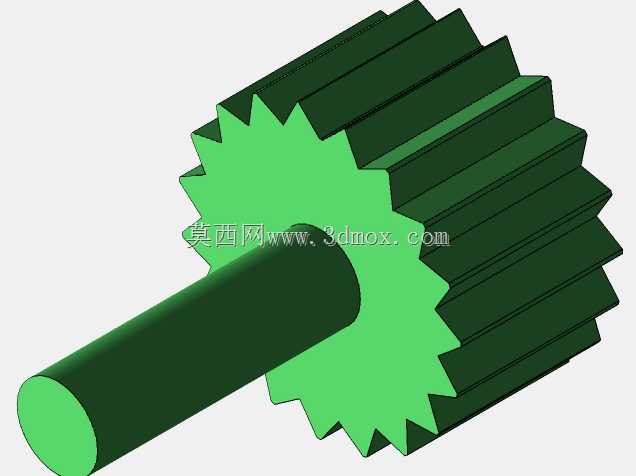

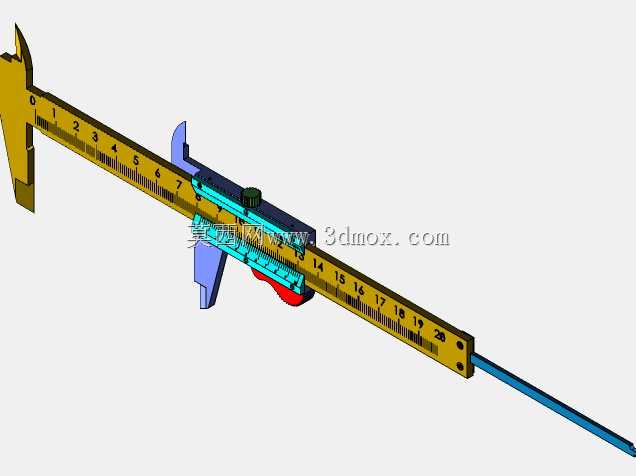

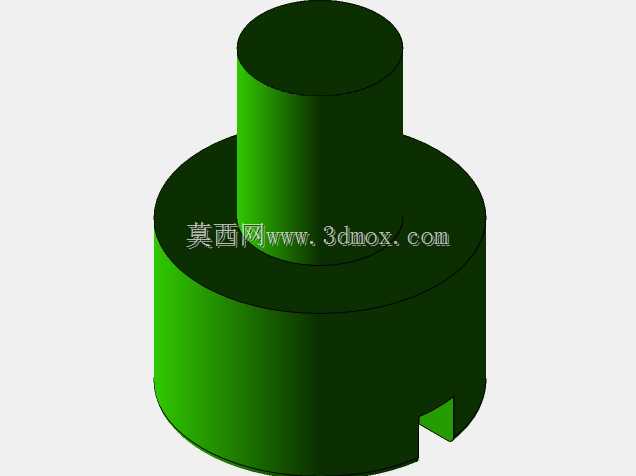

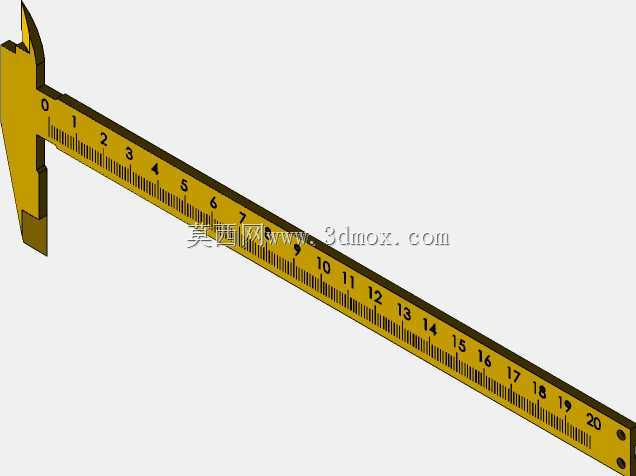

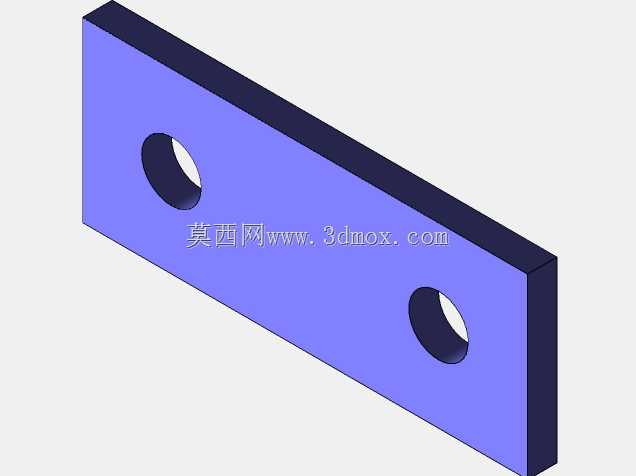

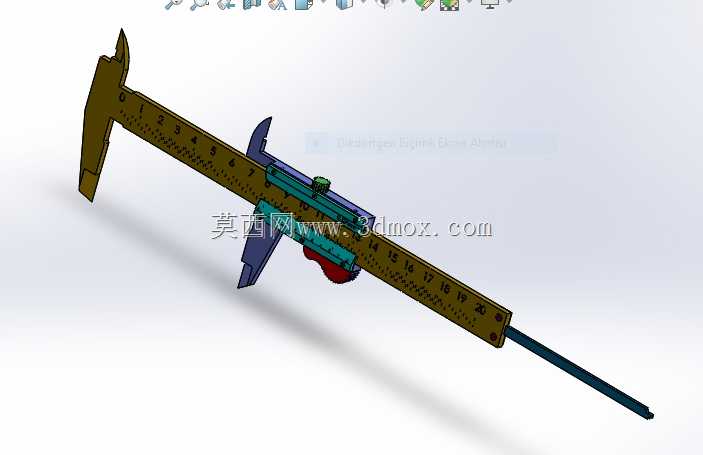

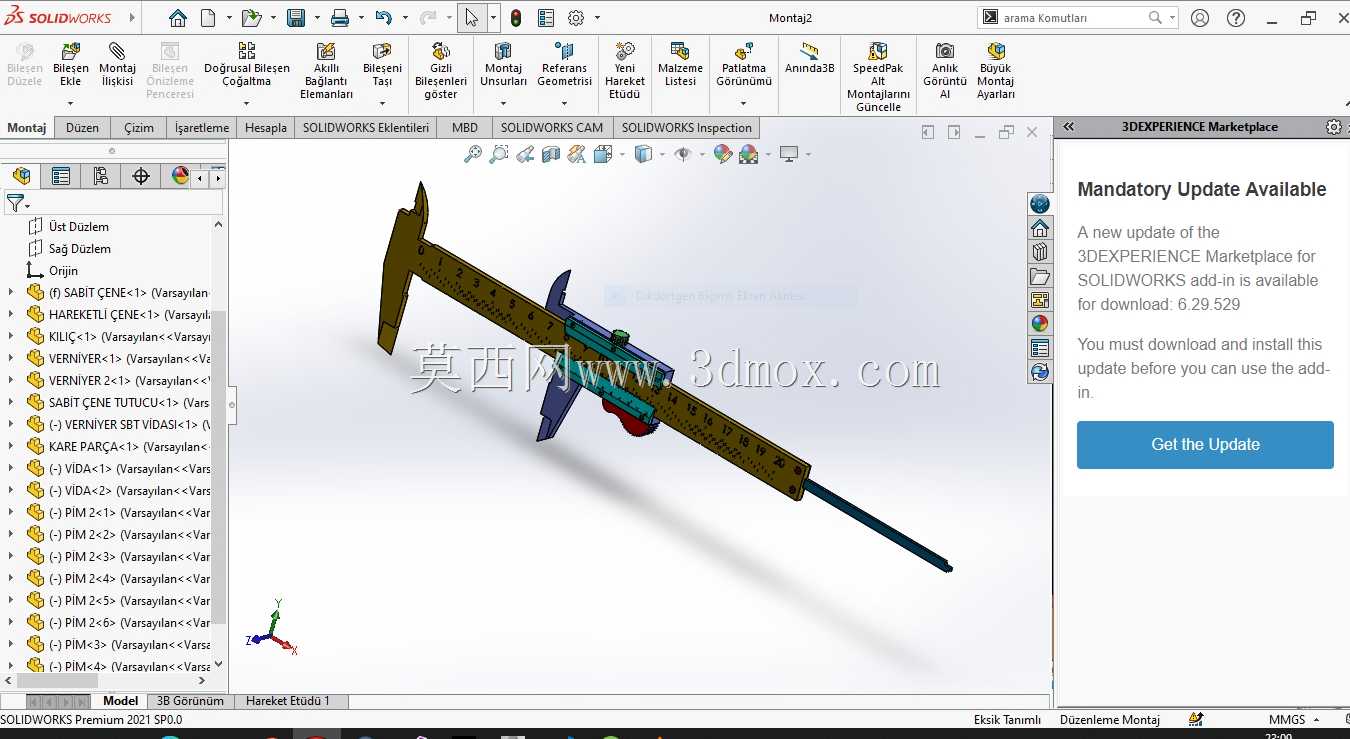

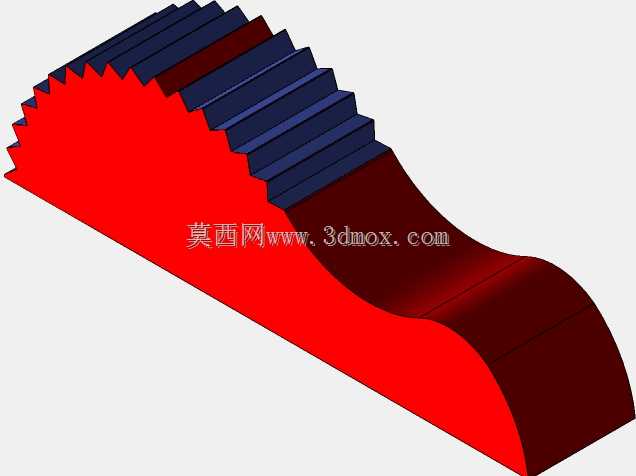

在机械加工现场的工序检验环节、装配工位的尺寸复核场景、五金来料的入厂检测工位，游标卡尺都是一线操作人员随身携带的基础测量器具，这套三维结构完整还原了机械式游标卡尺的全部运动副与功能部件，可直接用于测量教学演示、工装检具方案的配套参考，也能作为虚拟装配场景中的标准量具模型调用。从结构设计逻辑来看，主尺本体采用长条形刚性结构设计，尺身刻线均匀分布在正面基准平面，主尺一端集成固定量爪，包含用于外尺寸测量的外测量面与内尺寸测量的内测量刃，尺身尾部延伸出深度测量杆，可完成台阶深度、盲孔深度的尺寸检测，这部分结构的刚性是保证测量精度的核心，建模时严格控制了主尺的截面厚度与形位公差，避免尺身受力形变带来的测量偏差。滑动游标部分与主尺采用间隙配合设计，配合间隙控制在保证滑动顺畅无卡滞的前提下，尽可能减少晃动量，游标上集成活动量爪，与固定量爪的测量面保持平行度要求，游标上方设置锁紧螺钉，可在测量完成后锁定游标位置，方便读数记录，游标架上的微调结构可实现小范围的精确位移，在测量小尺寸或者需要精准对齐刻度时，能避免直接推动游标造成的过冲问题。从功能覆盖维度，这套结构可完成四类常规尺寸检测：外量爪可检测轴类零件外径、板材厚度、外形长宽尺寸；内量爪可检测孔内径、槽宽尺寸；尾部深度杆可检测孔深、台阶高度；尺身背面的基准面可配合完成台阶差的比对测量。建模过程中对各运动部件的行程做了边界约束，游标滑动行程覆盖主尺全量程范围，量爪开合范围匹配常规测量需求，深度杆的伸出长度与主尺量程对应，各部件之间不存在运动干涉，锁紧螺钉的压紧位置对应游标上的防滑压片，锁紧时不会损伤主尺刻线面。从实际使用的适配性来看，该结构的尺寸比例符合一线常用的0-150mm量程游标卡尺的真实规格，量爪的测量面宽度、尺身的握持宽度都贴合人手操作的人机工程要求，游标上的防滑纹理位置对应手指推动的接触区域，长时间操作也不会出现打滑问题。在三维建模的细节处理上，各棱边都做了符合实际加工的倒角处理，没有尖锐的工艺死角，量爪测量面的平面度、两测量面的平行度都在结构上做了对应约束，深度杆与主尺导向孔的配合精度也做了合理设置，完全还原实物的装配关系与运动逻辑，不管是用于教学演示的结构拆解，还是作为工业场景中的配套量具模型，都能满足结构准确性的要求。
