便携式手摇软管卷盘结构设计

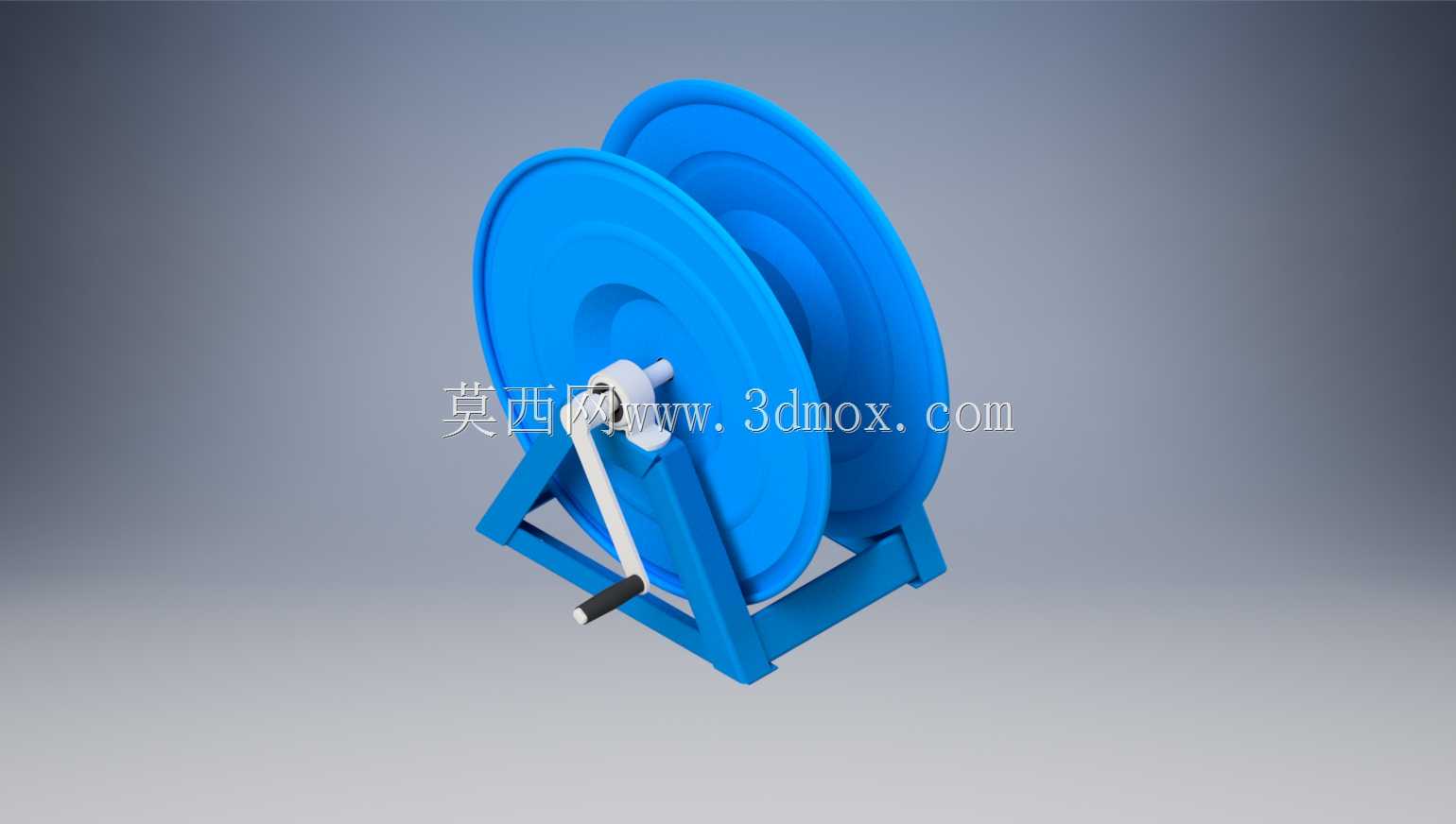

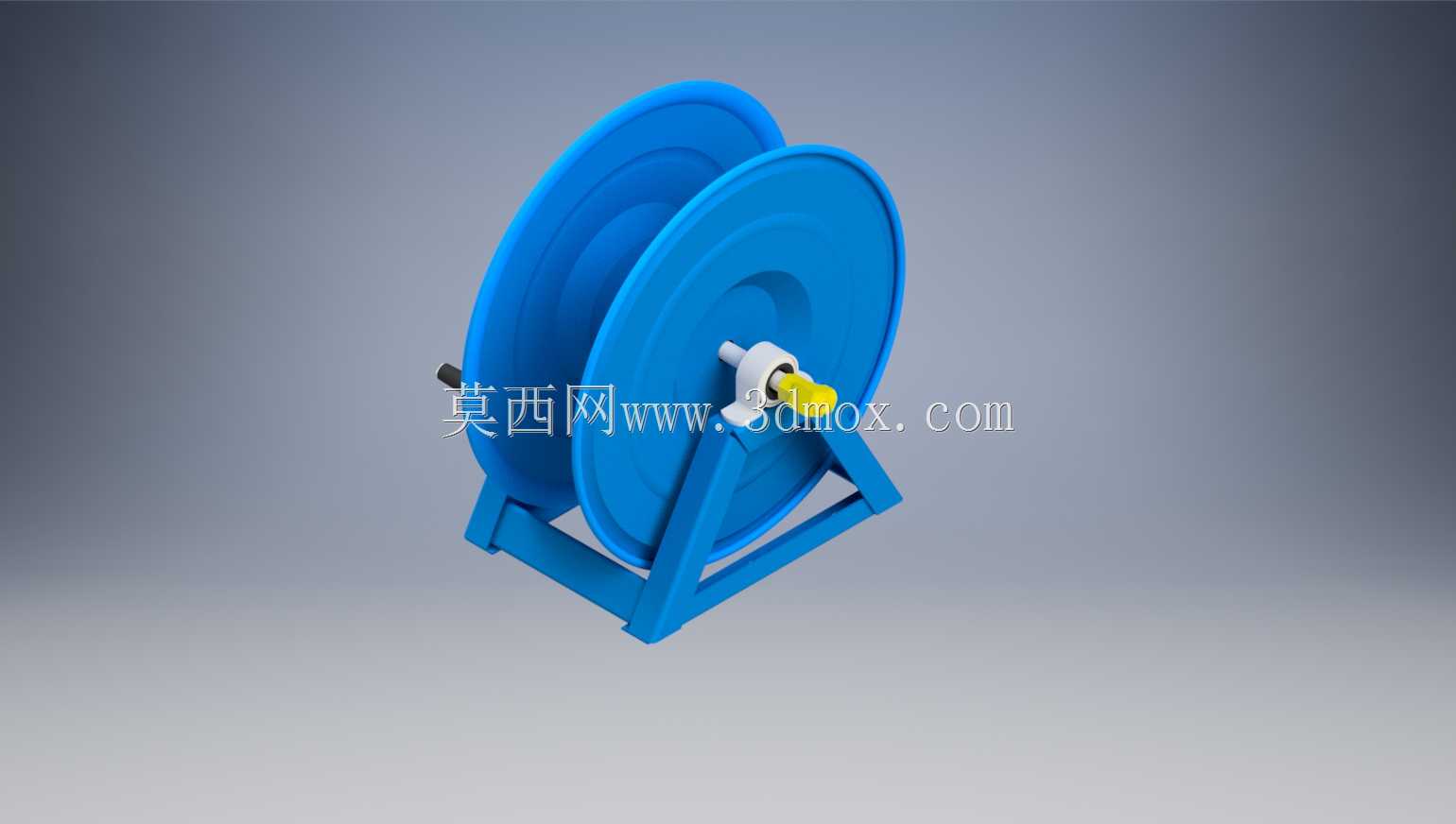

这款手摇式软管卷盘主要面向车间临时供气、户外小型灌溉、工地临时供水等需要频繁收放柔性管线的作业场景，解决长距离软管拖拽后杂乱缠绕、易被碾压破损、收纳占空间的实际问题。整体采用A字型落地支架结构，两侧卷盘挡板为大直径圆盘设计，边缘做圆弧过渡处理，避免收管时剐蹭软管外覆层，挡板间距匹配常用1寸及以下规格软管的弯曲半径，防止软管在卷绕过程中出现死折影响通流能力。核心转动部位采用内嵌式轴套结构，摇柄与卷盘主轴通过快拆式销钉连接，摇柄末端设置防滑握套，摇转时的施力半径经过反复校核，单人操作时无需额外借力即可完成满管状态下的卷收作业，主轴端设置的止转卡扣可在卷盘调整到合适长度后锁止转动，避免管线受拉力自行回卷拖曳作业端工具。支架底部的支撑腿向外张开15度夹角，落地时的支撑边界宽度大于卷盘直径1/3，即使在不太平整的硬化地面放置，满管卷绕状态下也不会出现侧翻，支架与卷盘主轴的连接座预留了壁挂安装孔位，既可以直接落地放置在作业点旁，也能通过膨胀螺栓固定在墙面、设备侧壁上作为固定输气输水端点使用。设计过程中优先考虑了易损件的替换性，卷盘挡板与中心卷筒采用螺栓拼接结构，若长期使用后挡板出现磕碰变形，无需整体更换卷盘总成，仅需拆卸对应侧挡板即可完成更换；摇柄与主轴的连接部位设置了耐磨衬套，长期摇转产生磨损后仅需更换衬套即可恢复转动精度，避免主轴整体磨损报废。卷盘中心的通流接口采用标准内螺纹连接，可适配不同材质的输水软管、气动软管甚至低压电缆，通用性覆盖多数现场临时管线收纳需求，卷盘转动时的阻尼经过调校，既不会因阻尼过小导致管线松脱散乱，也不会因阻尼过大增加摇转操作的负荷，在管线拉出过程中可随时停留在任意长度，无需额外锁止操作即可临时固定拉出长度，适配不同作业距离的使用需求。
