背负式农用杀虫剂储液喷壶结构设计

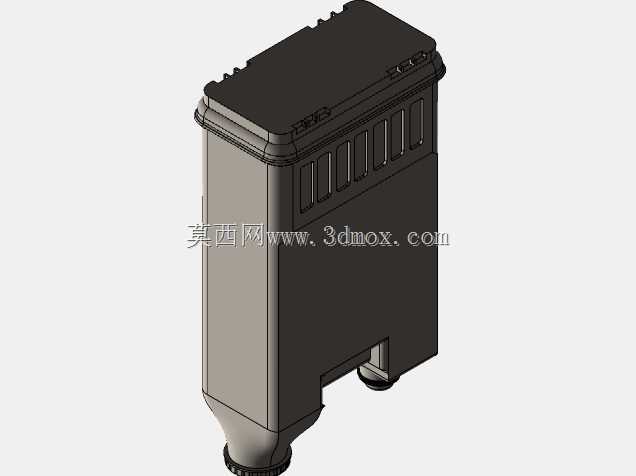

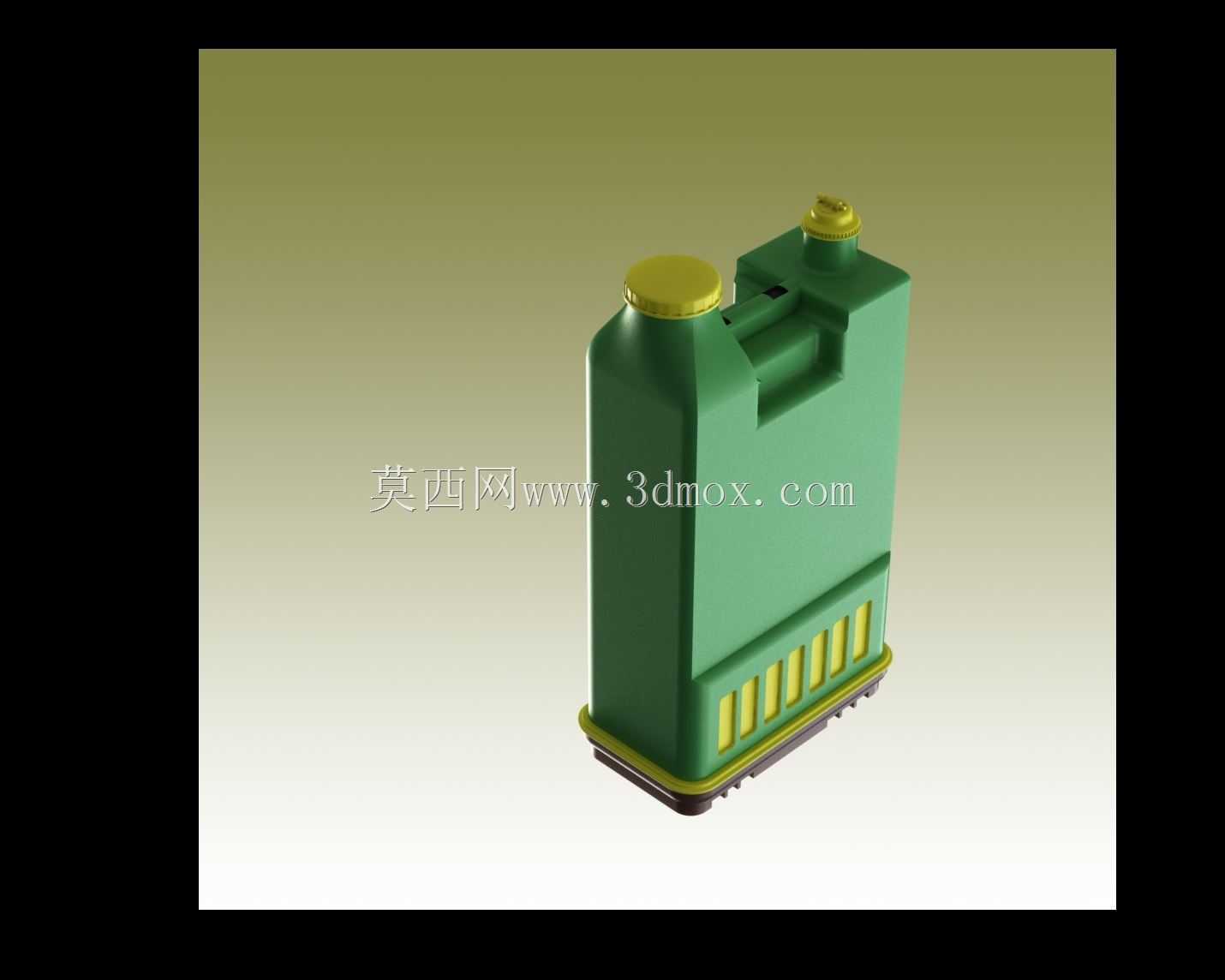

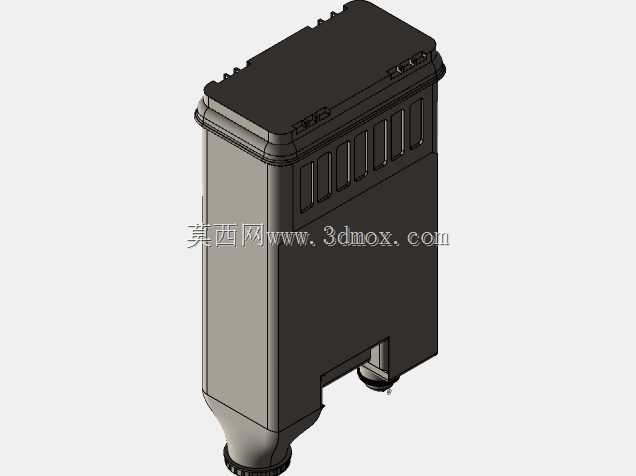

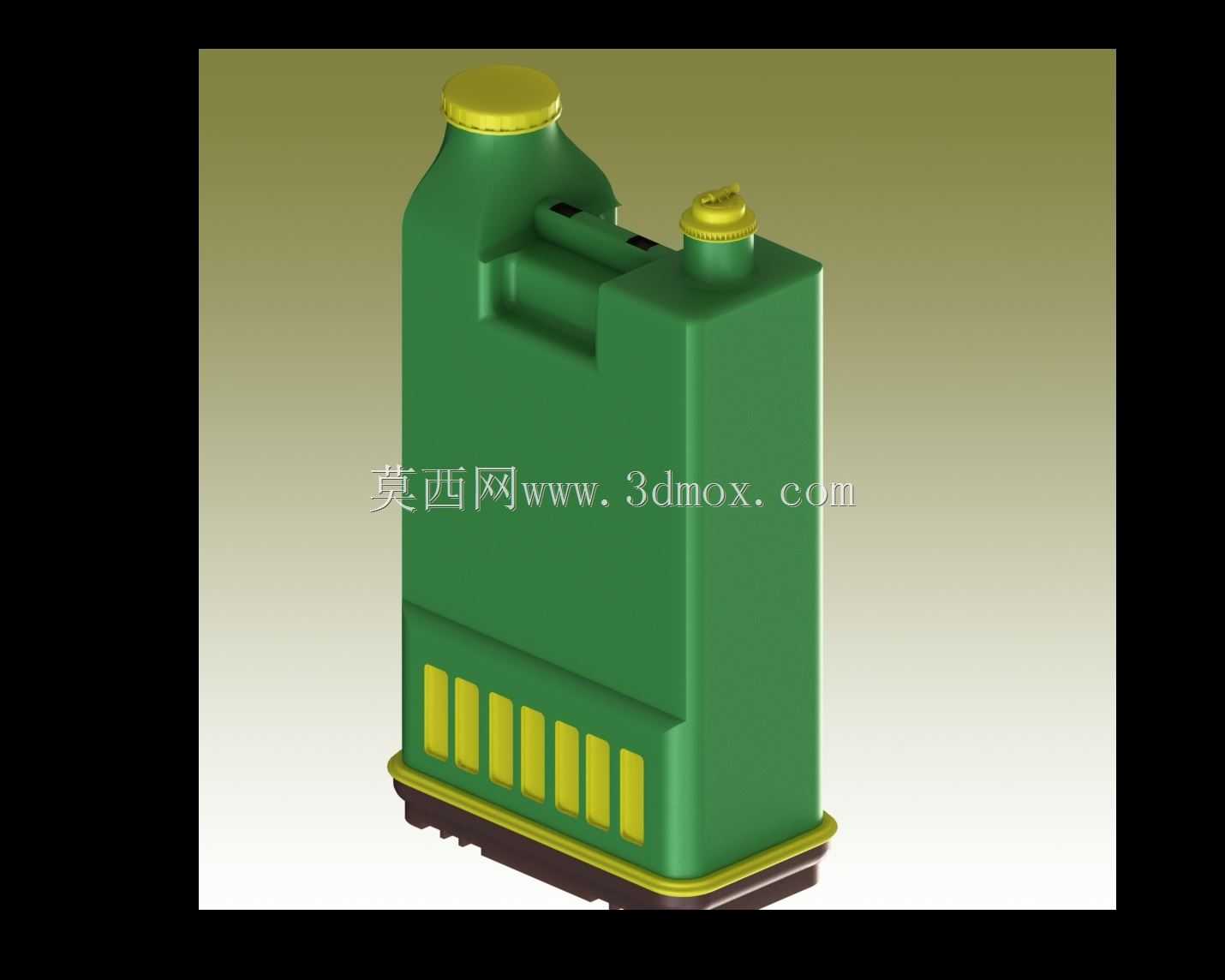

这款储液喷壶主要面向大田植保、果园消杀、庭院虫害防治场景使用，核心功能是存储调配好的杀虫药剂，配合手动加压或电动增压组件完成药剂的雾化喷施作业。设计阶段优先考虑了背负作业的人机适配性，壳体整体采用带圆角的立式长方体构型，背部贴合人体腰背部的位置做了内凹弧面处理，避免长时间背负时硌伤腰腹，整体高度控制在420mm左右，宽度180mm，厚度120mm，满液状态下总重量控制在12kg以内，匹配成年劳动力单次连续作业的负重耐受阈值。顶部设置两个带密封螺纹的黄色端盖，靠前位置的大口径端盖直径60mm，用于加注药剂与清洗内部腔体，靠后位置的小口径端盖直径20mm，用于连接加压管路与泄压阀，避免加注药剂时管路干涉。侧面集成的一体化提手做了20mm宽度的圆弧过渡，握持时不会出现硌手问题，提手下方的壳体侧壁做了3mm厚度的加强筋布局，从顶部端盖位置一直延伸到底部承托边，满液状态下提拿不会出现壳体变形开裂的问题。底部设置一圈宽度15mm的围边承托结构，放置在地面时可以增大接触面积，即使在不太平整的田埂上也能稳定放置，不会轻易倾洒药剂。壳体下部侧面设置了6条竖直的黄色液位观察条，采用半透明改性PP材质注塑成型，作业时不需要打开端盖就能直观看到内部剩余药剂量，方便及时补加药剂。整体壳体采用吹塑工艺成型，壁厚控制在2.5mm，兼顾结构强度与整体重量控制，内部腔体做了光滑圆弧过渡，没有清洗死角，作业完成后用清水冲洗两次就能避免药剂残留腐蚀腔体。设计时特意将重心控制在罐体中心偏下位置，背负作业时不会出现重心晃动感，适配多数背负式喷雾器的安装挂点，挂接位置的凸台做了加厚处理，长期挂接使用不会出现开裂问题。进出液管路的接口位置做了标准的通用螺纹设计，可以匹配市面上多数手动、电动喷雾器的连接管路，不需要额外加工转接头就能直接替换使用。
