孔泰纳克勒德拖车平板车连接锁具结构

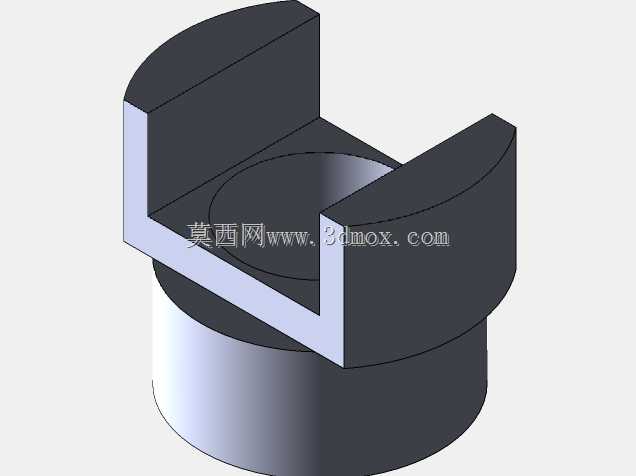

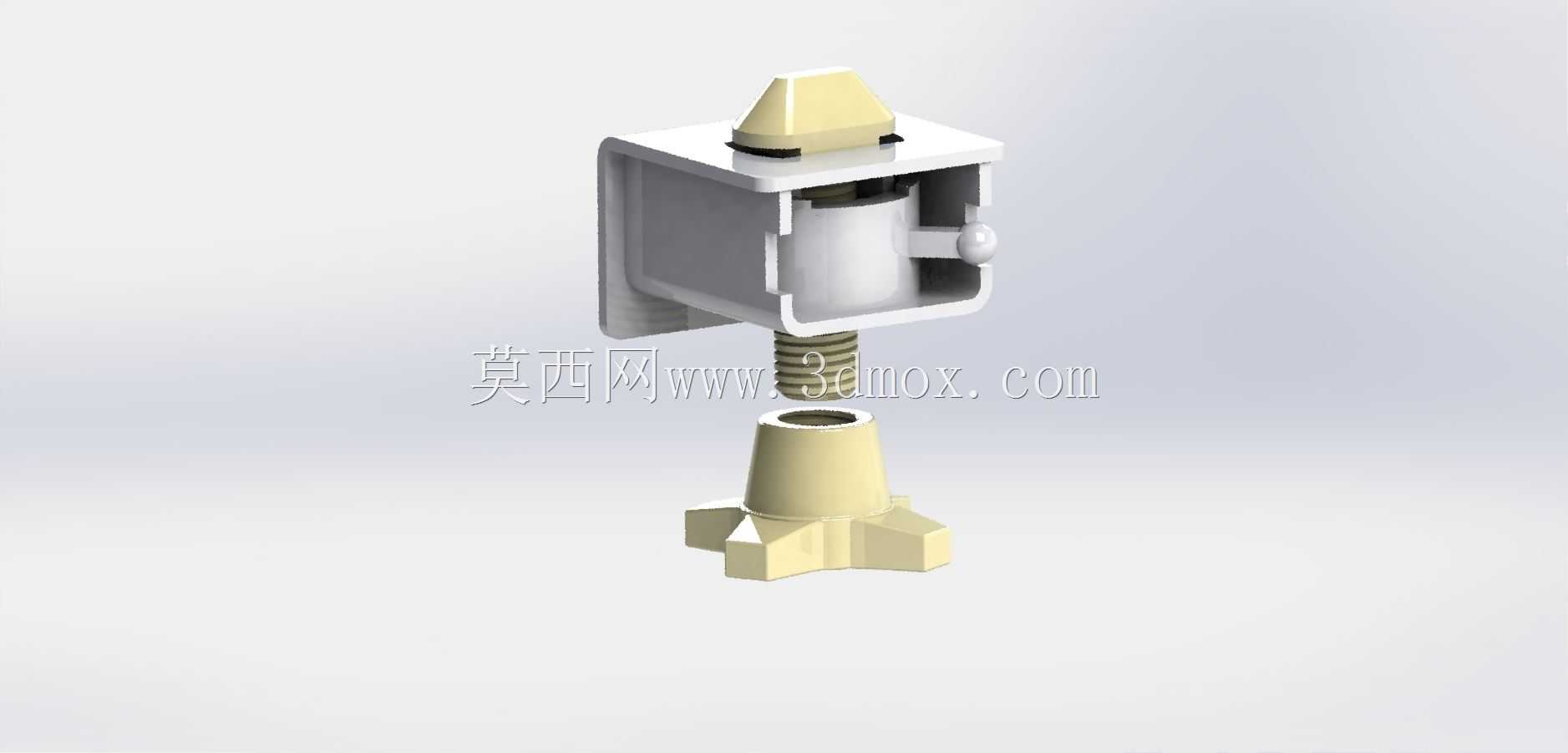

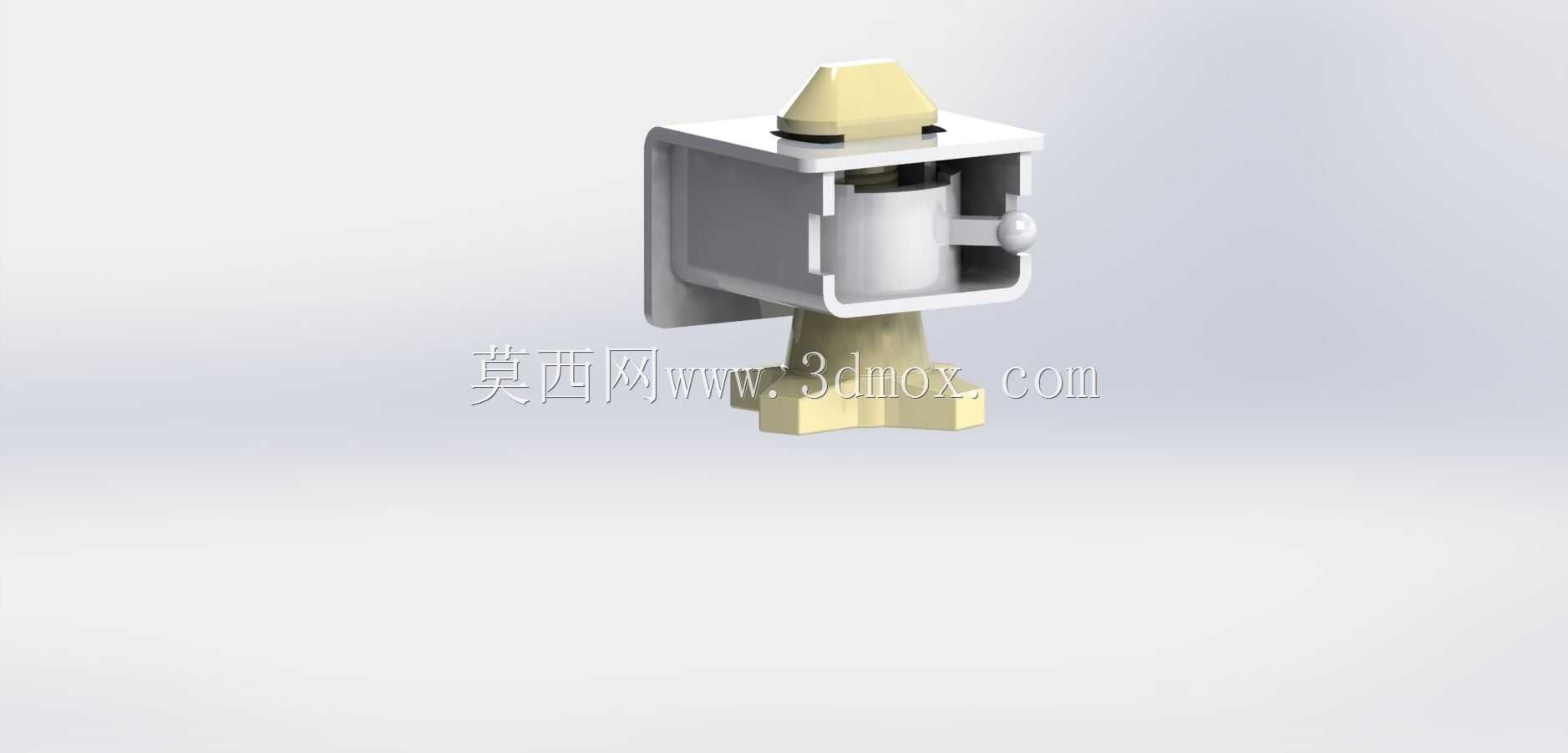

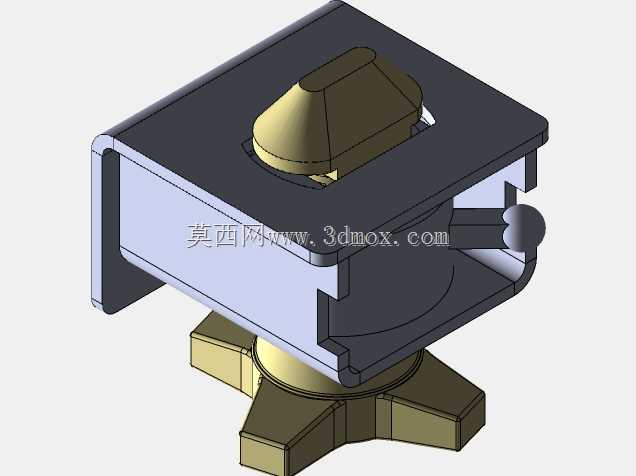

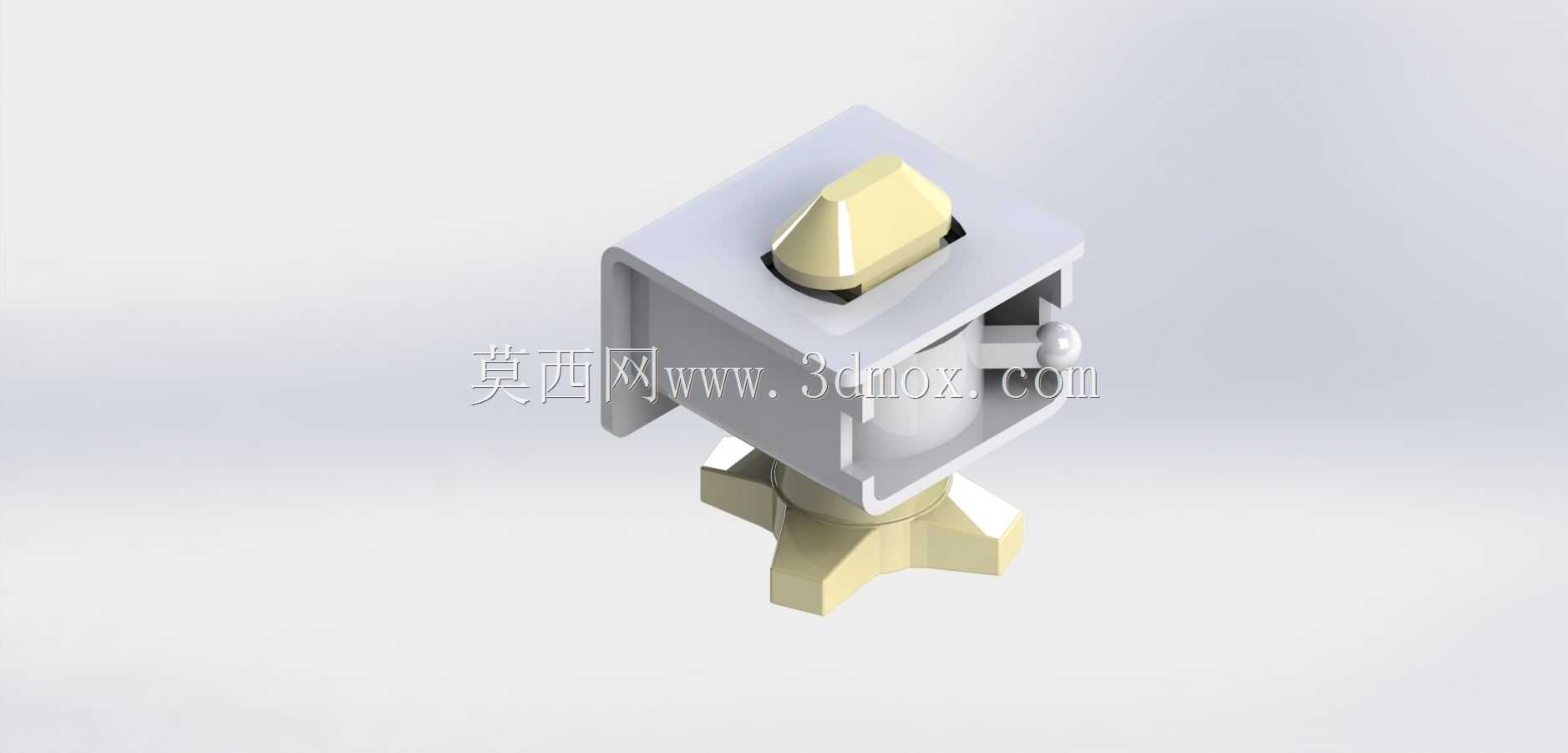

该结构主要应用于场内短途转运平板车与牵引拖车之间的快速对接场景，常见于厂区物料周转、仓储货位转运、车间工序间物料配送的作业环节，替代传统的插销式硬连接，降低对接操作的对位难度，减少作业人员的操作强度。从功能实现逻辑来看，该结构分为上下两个配合单元，上方为固定在拖车牵引端的锁座腔体，下方为固定在平板车端的对接锁头，对接时仅需将平板车推送至拖车尾部大致对位区间，锁头顶部的导向锥面会自动修正对位偏差，滑入锁座腔体内部，腔体内的弹性锁紧销会在弹簧预紧力作用下自动卡入锁头的环形卡槽内，完成自动锁止，无需人工额外操作插销或者锁扣。解锁时仅需扳动锁座侧面的球形拨杆，带动锁紧销压缩弹簧退出卡槽，即可分离两车，操作动作连贯，单人即可完成对接与分离作业，适配频繁换挂的转运作业需求。设计过程中，锁座采用方形腔体结构，外侧预留安装耳板，可通过螺栓直接固定在拖车尾部的矩形安装梁上，安装耳板的孔位间距适配常规场内拖车的尾部安装孔系，无需额外改制安装基面；锁头底部采用星形翼状结构，增大与平板车安装面的接触面积，分散牵引过程中的载荷应力，避免长期受拉出现安装位变形。锁头与锁座的配合间隙控制在合理区间，既保证对位时的导向容错量，又避免连接后出现过大的旷量，减少牵引启动、制动时的冲击异响。内部弹簧的选型匹配常规场内转运的牵引载荷，保证行驶过程中不会因为路面颠簸出现意外脱锁，同时解锁拨杆的操作力控制在单人单手可操作的范围内，不会出现解锁费力的问题。该结构的整体安装边界紧凑，不会占用拖车尾部过多的安装空间，适配不同吨位的轻型场内转运平板车与拖车的连接需求，外露部件均做了圆滑过渡处理，避免作业过程中剐蹭操作人员，同时结构无易损的细小外露零件，日常使用仅需定期在锁腔内部加注润滑脂即可保证动作顺畅，维护成本极低，适配厂区多尘、偶尔有杂物掉落的作业环境，不会因为少量灰尘堆积出现锁止卡滞的问题。
