3200幅宽安装式农田圆盘耙结构设计

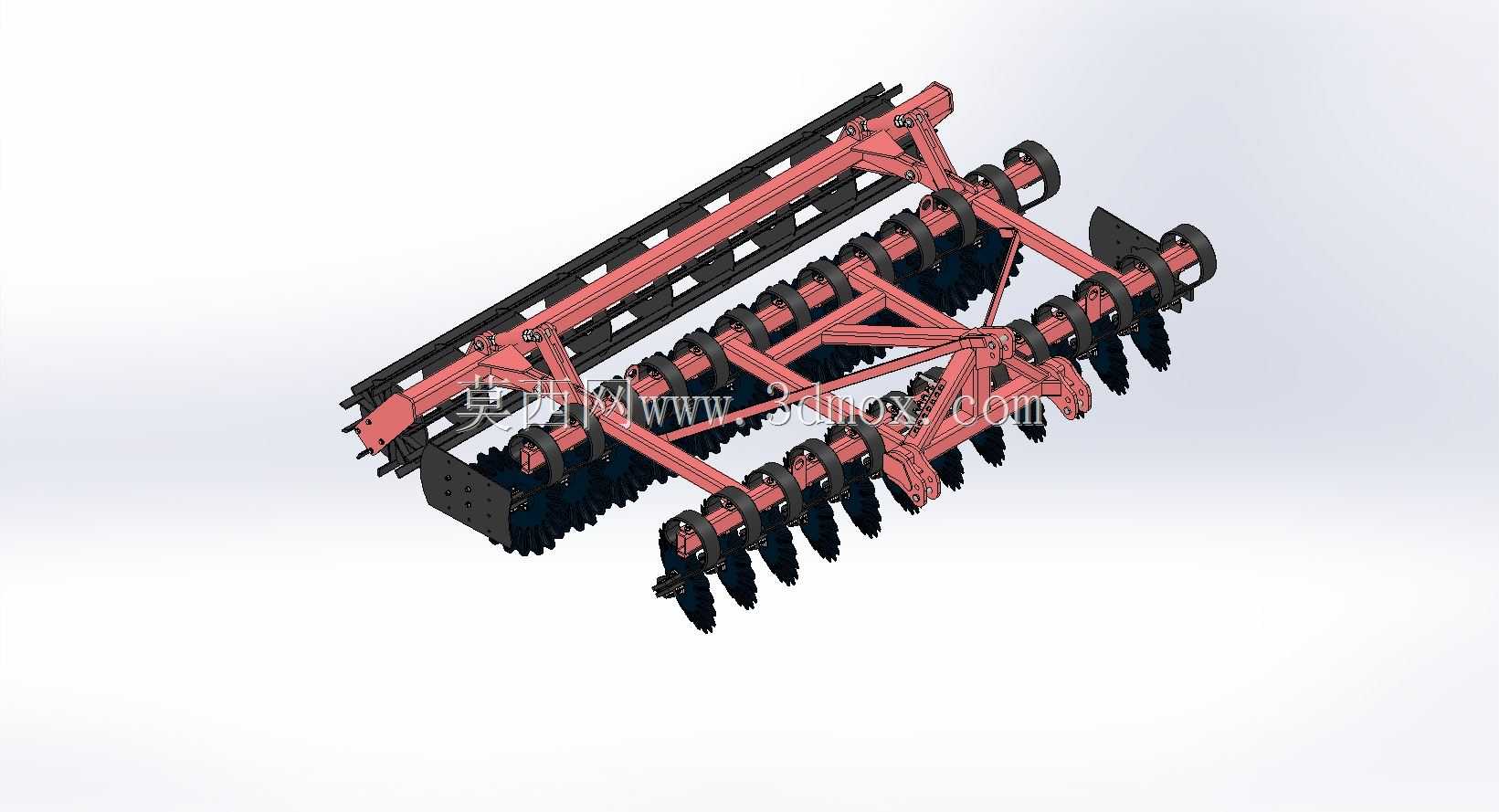

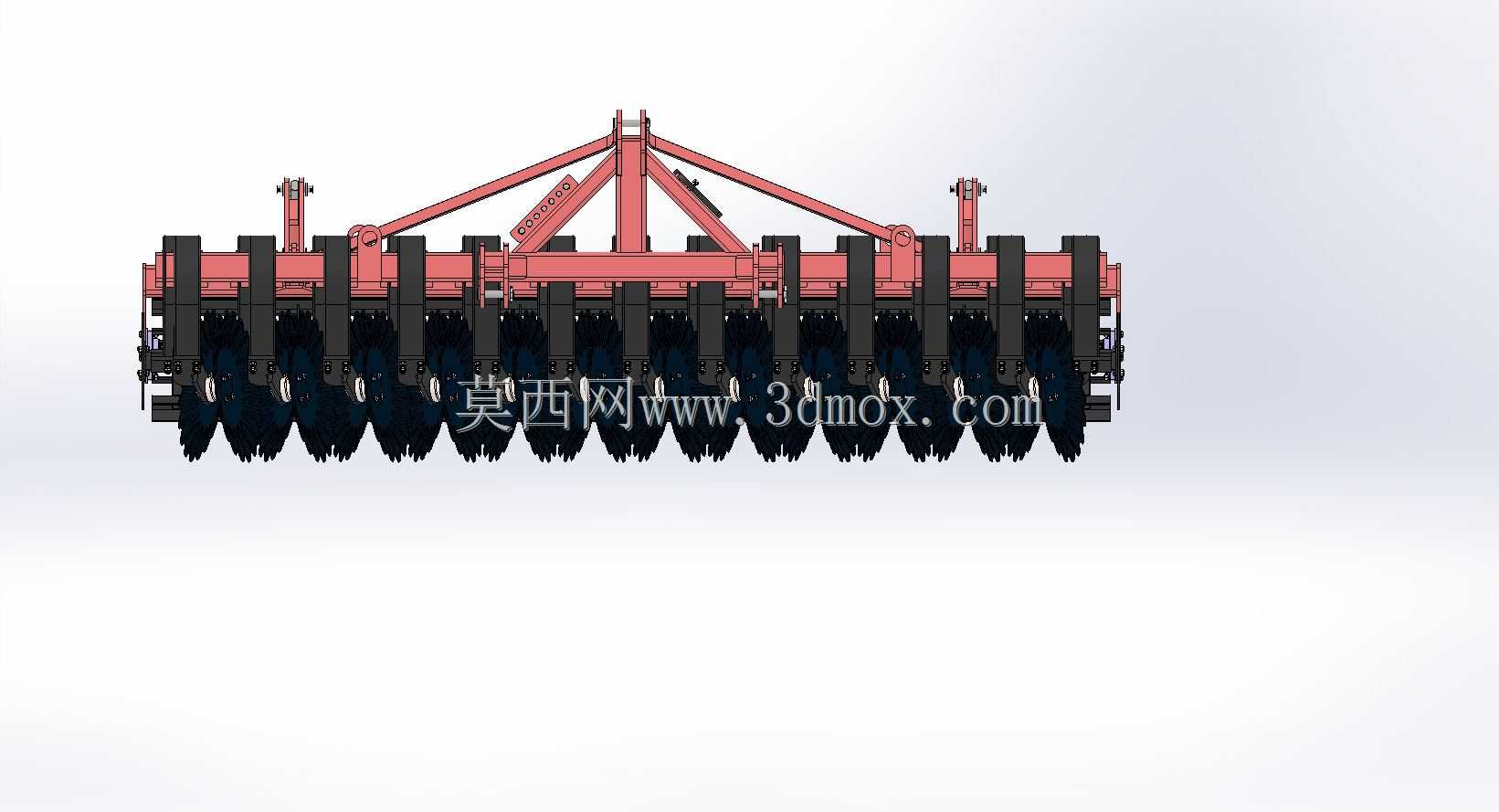

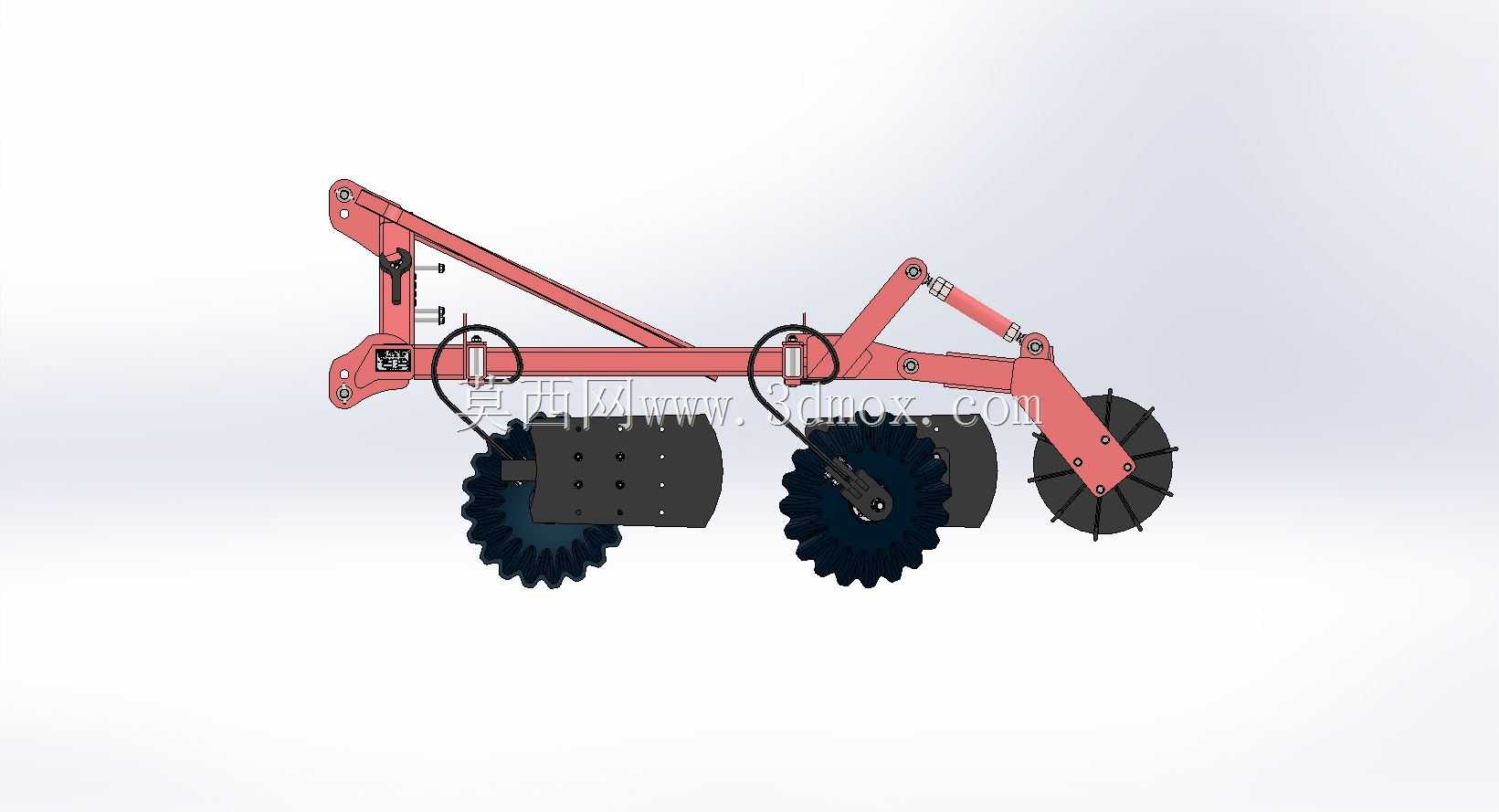

这款安装式圆盘耙主要适配大马力轮式拖拉机的后悬挂接口，作业幅宽达到3200mm，是旱田整地作业环节的核心配套机具，主要用于作物收获后的灭茬、浅耕、碎土以及播前整地作业，在东北、西北的大田种植区，以及华北的一年两熟耕作区域都有广泛应用，能够一次性完成切断作物残茬、破碎表层板结土壤、平整地表的作业需求，相比传统铧式犁作业，作业后土壤表层细碎平整，不会出现明显的犁沟，能够减少后续整地的作业遍数，降低农机作业的燃油消耗与时间成本。从结构设计来看，整机采用对称式框架布局，主框架采用矩形钢管焊接成型，保证足够的结构强度应对田间的石块、硬根等复杂工况，多组圆盘耙片按照交错排列的方式安装在独立的耙组轴上，耙片采用球面圆盘结构，作业时在拖拉机牵引力的作用下，耙片会一边滚动一边切入土壤，依靠球面的曲面结构将表层土壤抬起、破碎，同时将地表的作物残茬、杂草切断后翻埋到表层土壤下方，每个耙组都配备了独立的刮泥板，能够在作业过程中及时刮除粘附在耙片表面的湿土与草屑，避免湿重土壤工况下耙片堵塞影响作业效果。在安装边界设计上，整机的悬挂点完全匹配标准三点悬挂接口尺寸，上悬挂点与两个下悬挂点的间距、销轴尺寸都符合通用农机悬挂标准，不需要额外改装就可以直接挂接在对应马力段的拖拉机上，整机运输状态下的离地间隙满足乡村道路、田间机耕道的通行要求，不会在转移地块时刮蹭路面。耙组的角度可以根据作业需求进行调整，当需要较深的作业深度时，可以调大耙组的偏角，提升耙片的入土性能；当只需要表层浅松灭茬时，可以调小耙组偏角，减少作业阻力。整机后部配备了一体式平土拖板，在耙片完成碎土作业后，拖板会将凸起的土块刮平，将表层土壤整理为均匀细碎的待播状态，不需要额外搭配镇压器就能够满足小麦、玉米等大田作物的播前整地要求。在结构强度校核层面，主框架的受力点都做了加强筋焊接处理，耙组轴采用调质处理的实心圆钢加工，能够承受长时间连续作业的交变载荷，避免田间作业时出现框架变形、耙轴断裂的故障，耙片之间的间距经过优化，既不会因为间距过小造成壅土，也不会因为间距过大出现漏耙的区域，保证整个作业幅宽内的耕整效果均匀一致。
