户外安装式太阳辐照度传感检测装置

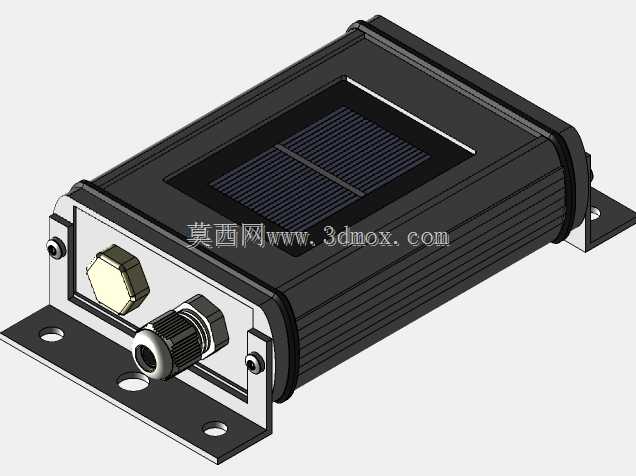

这款太阳辐照度传感装置主要面向光伏电站运维、户外气象监测、太阳能资源评估场景设计，可实时采集所在位置的太阳总辐射量数据，为光伏系统发电效率测算、气象数据统计、太阳能设备性能验证提供可靠的实测数据支撑。从结构设计来看，装置采用一体化密封壳体，主体外壳做了竖向散热筋结构，既可以提升户外长期暴晒下的散热效率，避免内部感光元件、信号处理模块因高温出现测量漂移，也能增强壳体整体结构强度，降低户外风沙、轻微外力磕碰对设备的损伤。感光面采用嵌入式安装的晶硅感应元件，表面覆盖高透防护层，在保证光线入射效率的同时，可阻挡户外雨水、沙尘直接接触感应元件，适配野外长期无人值守的使用需求。设备侧面预留了标准航插接口，用于供电与信号输出，接口旁设置了六角密封螺塞，可在不需要外接走线时封堵备用接口，进一步提升壳体的密封防护等级。安装结构采用双侧带安装孔的折弯金属支架，支架与主体壳体通过螺丝紧固连接，安装孔位做了长圆孔设计，现场安装时可根据实际安装面的孔位偏差做小范围位置调整，降低现场安装的对位难度，安装支架的折弯高度预留了足够的接线操作空间，现场布线时无需额外垫高设备即可完成航插的插拔操作。设计过程中充分考虑了户外设备的安装边界，整体外形紧凑，主体截面为矩形结构，安装后突出安装面的高度控制在较低范围，可降低大风环境下的风阻载荷，减少支架长期受力变形的风险。设备内部的信号处理模块做了灌封处理，可抵御户外高低温交变、潮湿环境带来的电路腐蚀问题，感光元件的安装平面做了精准的水平基准设计，安装时只需将支架固定在水平安装面即可保证感光面的水平度，无需额外做角度校准，可大幅缩减现场安装调试的工时。这类传感装置既可以单台使用，接入小型气象站做本地太阳辐射数据采集，也可以多台组网布置在大型光伏电站的不同区域，实时反馈不同点位的辐照度差异，为光伏组串的发电效率对比、故障排查提供数据参照。
