杯形施胶机配套三点式测力称重装置

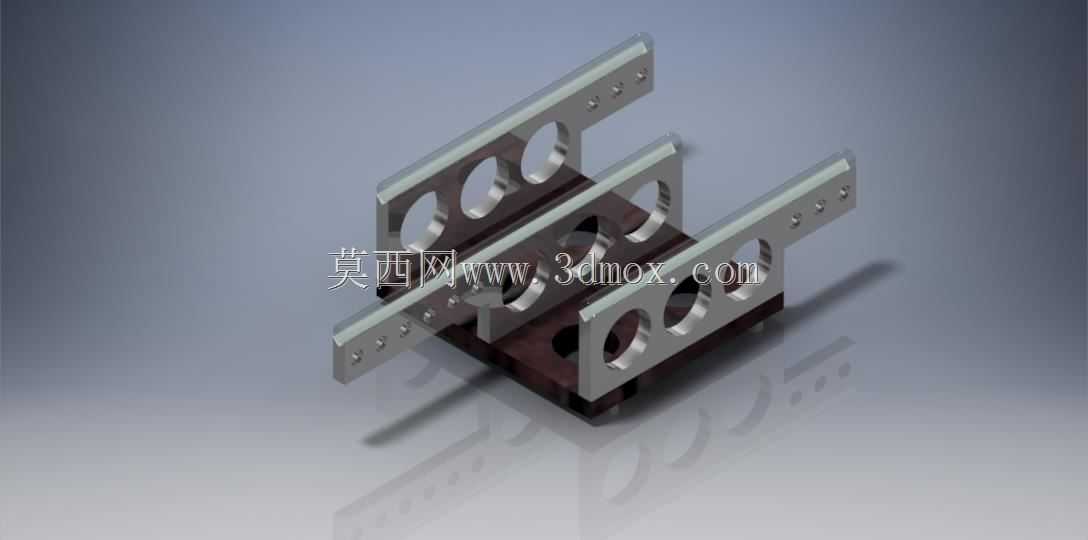

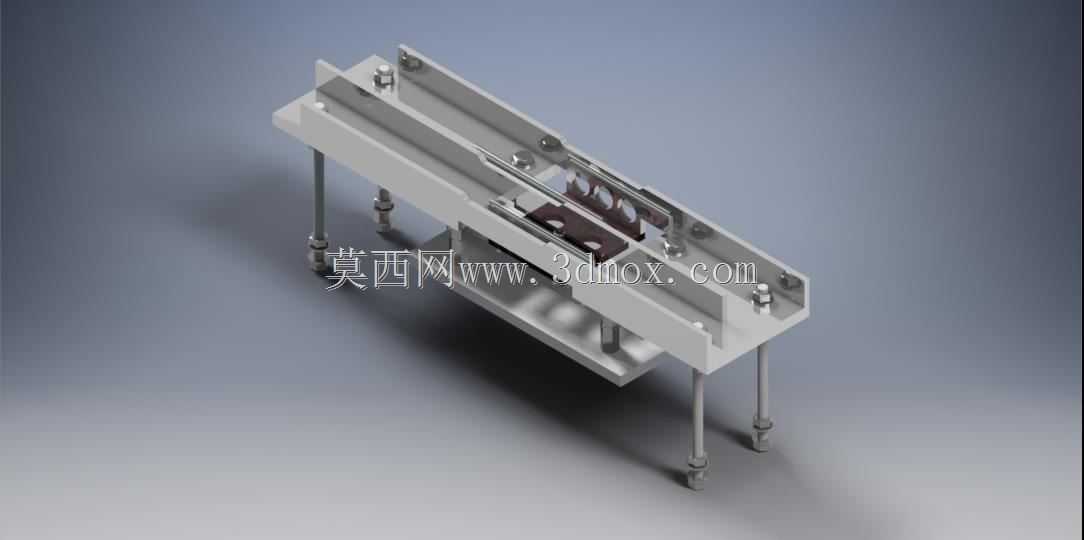

在软包装、纸品加工及电子涂覆生产线的施胶工序中，胶量的精准控制直接决定产品粘接强度、涂覆均匀性与原料损耗率，这套配套杯形施胶机的三点式测力装置，正是为在线实时监测施胶头出胶重量、反馈闭环控制胶量供给设计的核心检测机构。不同于常规单点式称重结构，该装置采用三点支撑的力学布局，能在施胶头往复移动、胶液连续滴落的动态工况下，抵消水平方向的振动干扰，避免单侧偏载带来的测力误差，适配0.3kg量程的测力传感器，刚好覆盖常规杯形施胶头单周期出胶、带胶移动的重量检测区间，不会因量程冗余拉低检测分辨率。从结构设计逻辑来看，装置主体采用长条形铝合金安装基座，基座上预留的多组沉头安装孔可直接与施胶机的移动滑台端面锁附，不需要额外加工转接板，降低现场改装的适配成本；三根可调高度的支撑螺柱分布在基座下方三个角点，螺柱底部带防滑橡胶垫，既可以在安装时快速调平基座平面，保证传感器受力方向始终与重力方向重合，也能吸收设备运行时传递来的高频微振动，避免传感器输出信号出现杂波。基座中部的传感器安装位做了下沉式台阶设计，传感器装入后上表面与基座承托面齐平，施胶过程中杯形胶座放置在承托面上时，重量能垂直传递到传感器受力端，不会产生侧向分力损伤传感器应变片。两侧的导向挡边做了倒圆角处理，胶座取放时不会出现卡滞，挡边与胶座之间预留0.2mm的单边间隙，既限制胶座放置时的位置偏移，又不会让挡边接触胶座产生额外受力影响检测精度。考虑到施胶车间存在少量胶雾挥发、日常清洁会用到无水乙醇擦拭，装置所有外露金属件都做了硬质阳极氧化处理，紧固件采用304不锈钢材质，避免长期使用出现锈蚀卡滞。安装边界上，装置整体宽度控制在120mm以内，长度与常规施胶机滑台行程匹配，安装后不会超出滑台两侧的安全防护范围，支撑螺柱的可调行程为15mm，可兼容不同安装基面的高度差，不需要额外调整施胶头的初始高度就能完成对接。实际投产使用时，该装置的检测信号可直接接入施胶机的PLC控制系统，当实时检测的出胶重量偏离工艺设定区间时，系统会自动调整供胶泵的转速与出胶阀的开启时长，把单杯施胶量的误差控制在±0.5%以内，相比传统的定时定量开环控制，能减少12%左右的胶液浪费，同时避免因胶量不足导致的粘接不良、胶量过多导致的溢胶脏污问题。
