太阳能耦合火葬供热系统结构设计

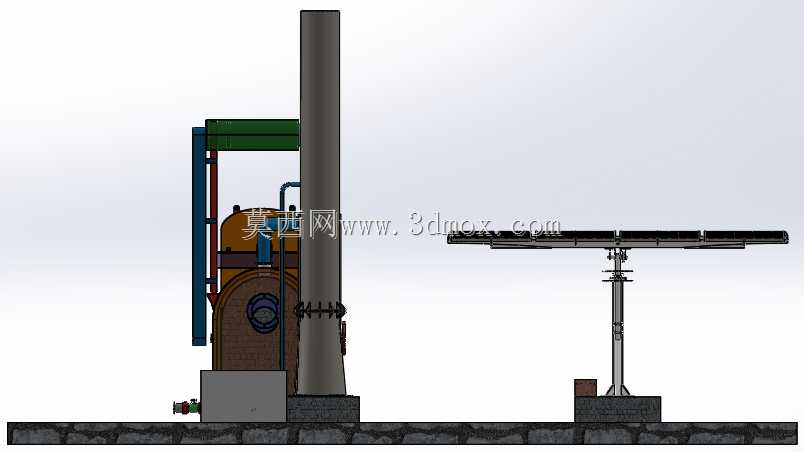

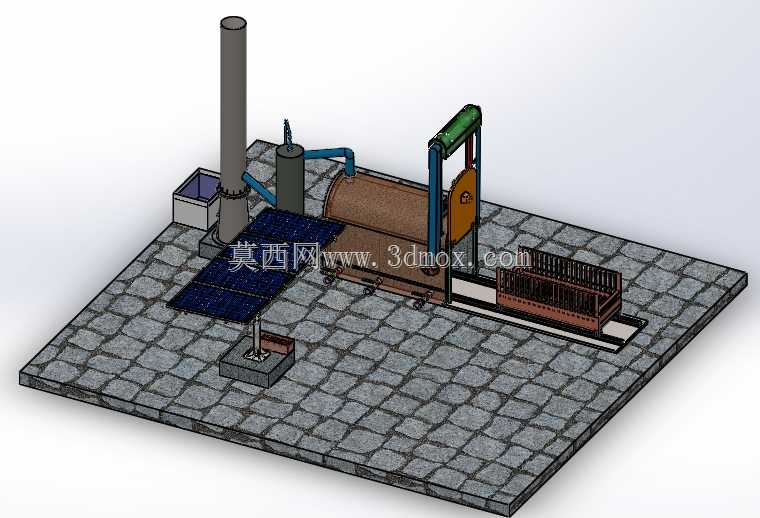

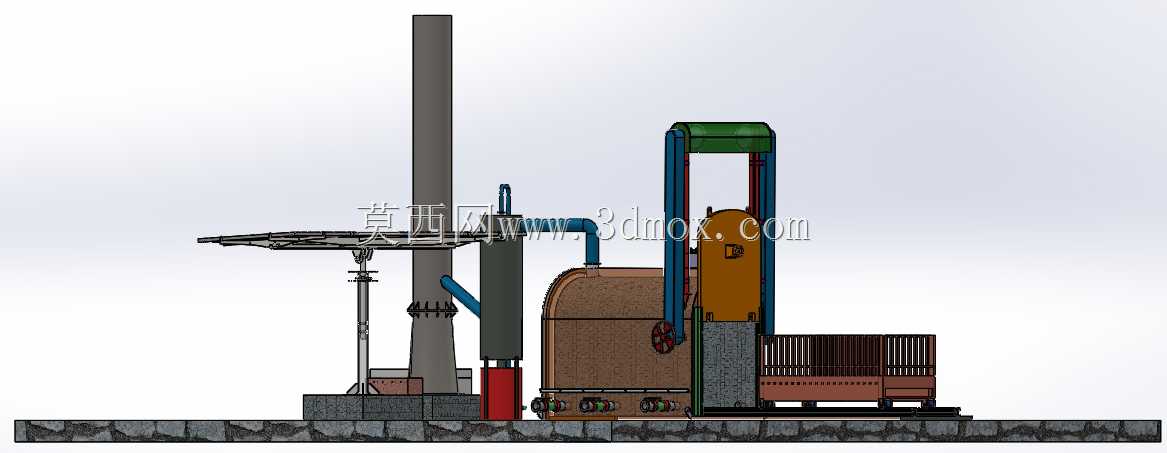

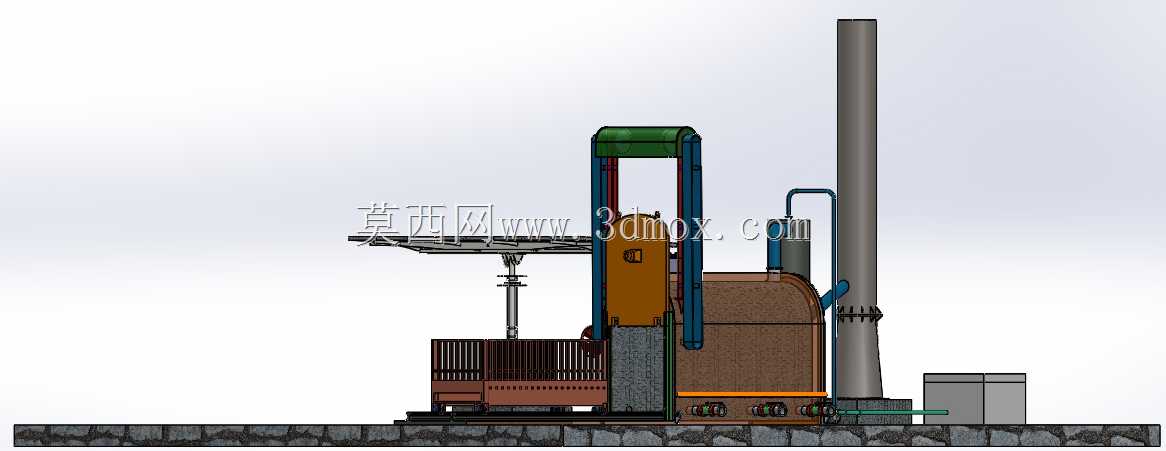

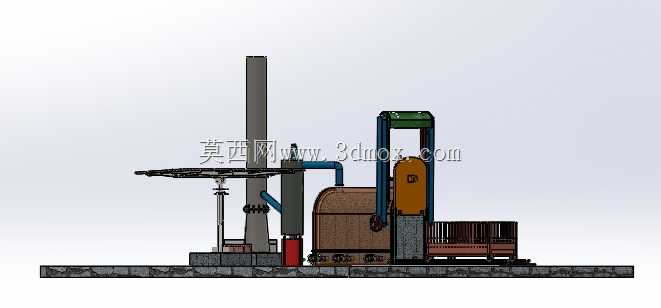

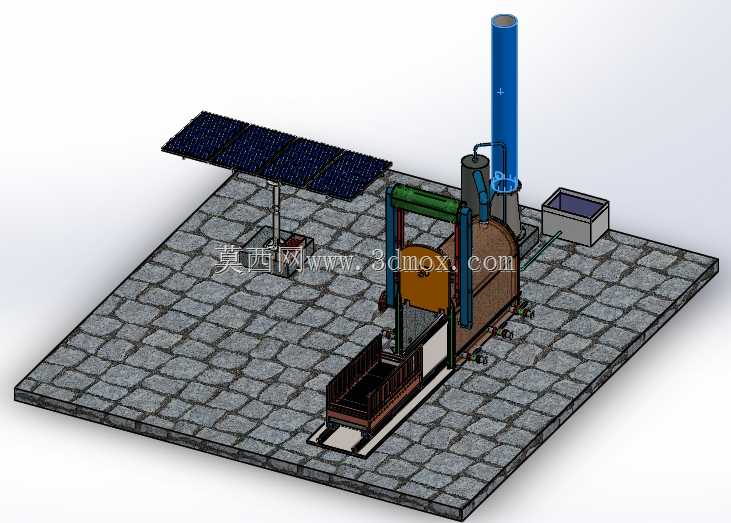

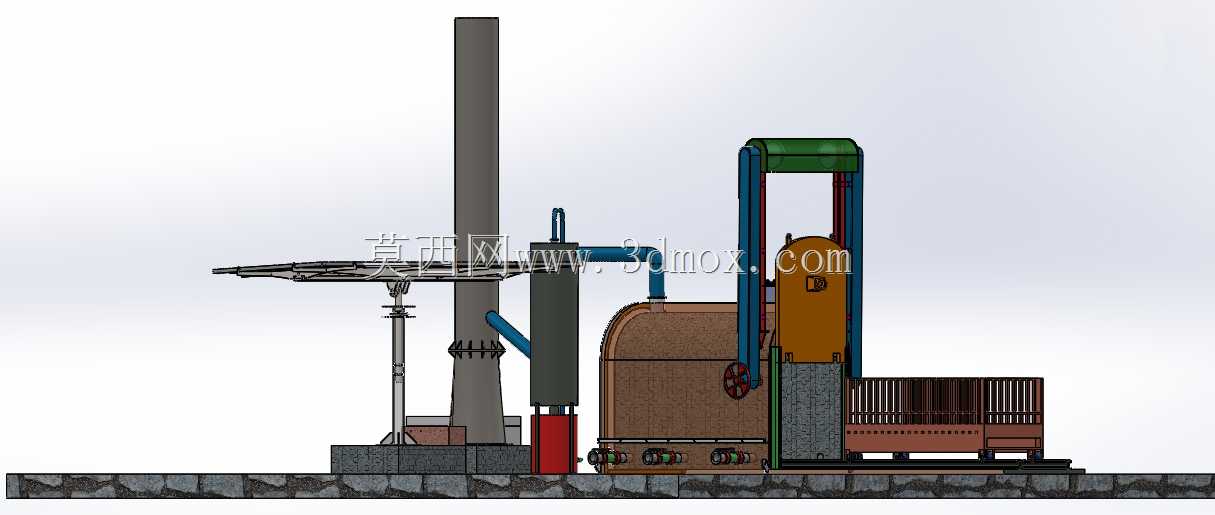

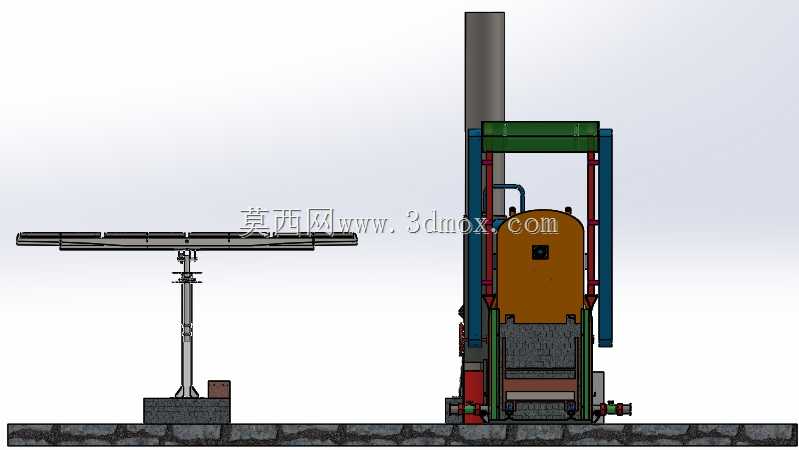

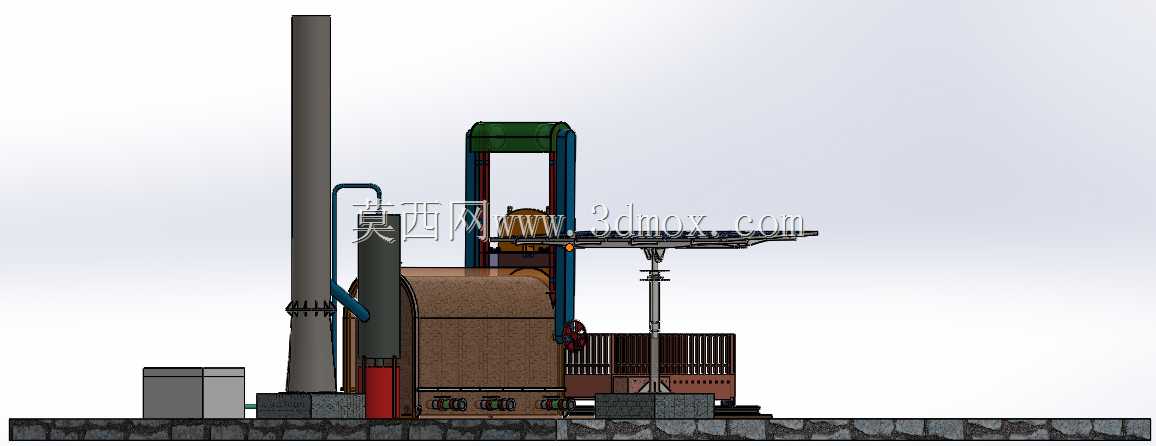

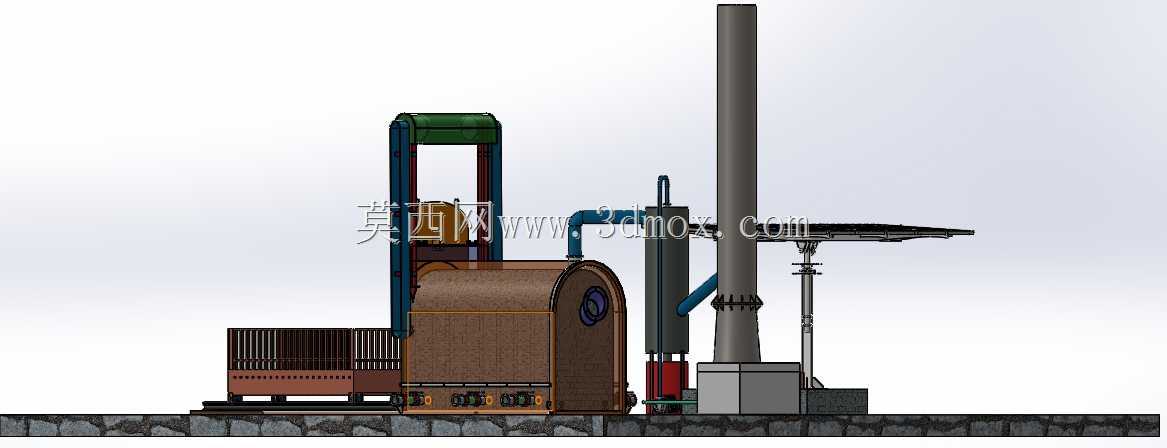

这套设备主要面向小型殡葬服务场所的供热需求搭建，核心是将太阳能集热单元与传统接触式火葬系统做耦合集成，解决单一燃烧供热能耗偏高、低负荷工况下热量冗余的问题。从现场安装边界来看，整套系统沿硬化地面做条形排布，左侧燃烧主体单元的竖向烟囱高度控制在4.2米左右，避免排烟气流干扰右侧太阳能集热阵列的采光角度，右侧单组太阳能集热板的支架安装高度为1.8米，集热板倾角设置为38度，匹配国内大部分中纬度地区的年平均太阳高度角，支架底部采用混凝土配重块固定，无需做深层地基浇筑，适配乡镇级场所的场地施工条件。

设计阶段优先梳理了两套单元的热量耦合逻辑：太阳能集热单元产出的低温热水首先接入燃烧单元的进水预热腔，把常温补水提前加热到45-55摄氏度区间，再送入燃烧炉膛的换热段，减少炉膛内把常温水加热到目标温度需要的燃料消耗，在晴好天气工况下，太阳能预加热段可以承担30%左右的热负荷，阴雨天则自动切断太阳能侧管路，完全切换为燃烧单元独立供热，两套单元的管路切换采用手动闸阀控制，结构简单可靠，降低后期运维的技术门槛。

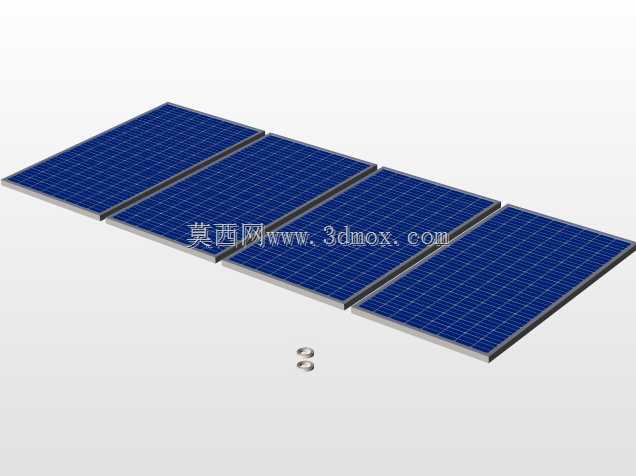

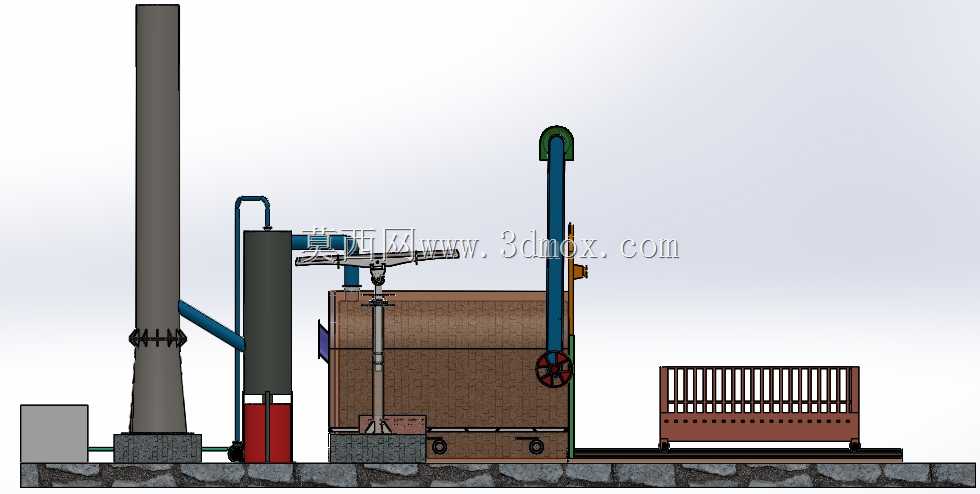

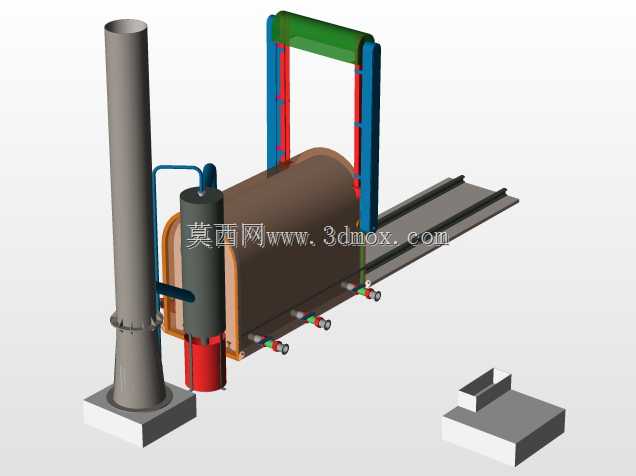

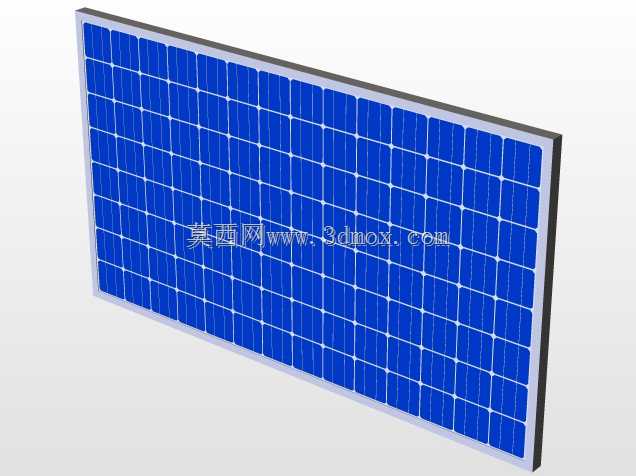

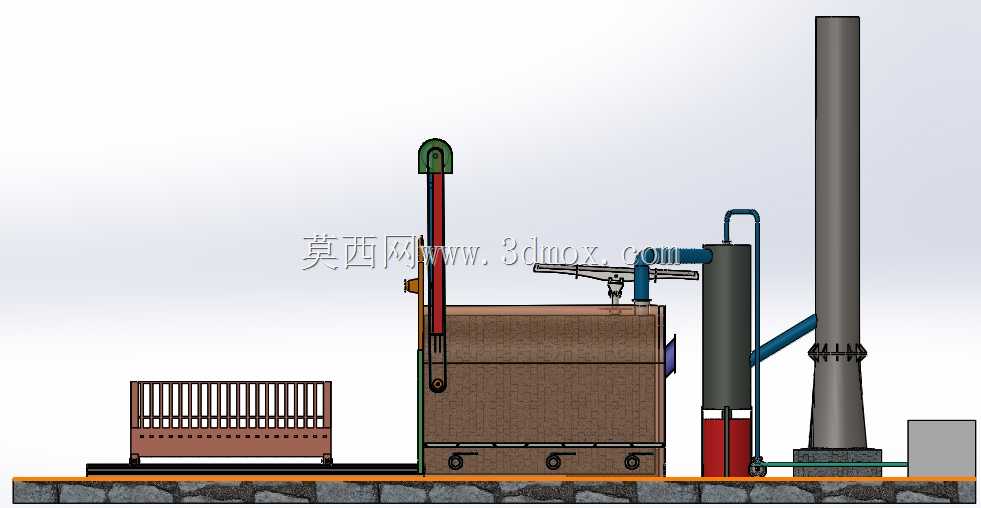

从结构细节来看，燃烧单元的主体采用双层夹套结构，内层为耐高温燃烧室，外层走换热介质，侧面布置的管路分别对应进水、出水、排污、泄压四个接口，接口全部采用标准法兰连接，方便现场对接外部供热管线；烟囱底部设置有冷凝水收集槽，避免燃烧产生的冷凝水倒流回炉膛腐蚀内壁。太阳能集热阵列的支架采用型材拼接结构，横向主梁与竖向支撑之间采用螺栓连接，所有外露金属件都做了热镀锌防腐处理，适配户外长期露天使用的环境要求，集热板与支架的连接点预留了3度的角度调节余量，可根据安装地的实际纬度做微调。

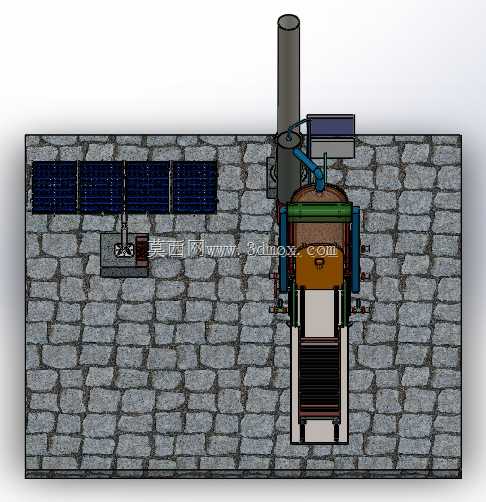

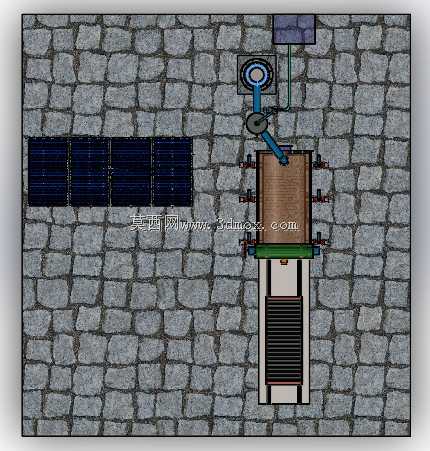

整套系统的安装总宽度控制在6.8米，纵深方向不超过2.2米，对场地的尺寸要求较低，不需要额外搭建专用设备房，燃烧单元的操作侧预留了0.8米的检修通道，方便日常清灰、阀门操作等维护作业，管路布局全部沿设备支架侧面排布，没有超出设备整体安装边界，避免现场人员走动时发生磕碰。在功能设计上，这套系统没有采用复杂的电控元器件，所有热量切换、流量调节都通过机械阀门实现，对于缺乏专业电控运维人员的基层场所来说，故障排查难度低，日常操作只需要经过简单培训即可上手，同时燃烧单元保留了传统接触式点火结构的全部功能，在太阳能单元完全不工作的情况下，也能独立满足全部供热需求，不会因为耦合结构的加入影响原有设备的核心功能。
