弯臂式带座铰接连接头结构设计

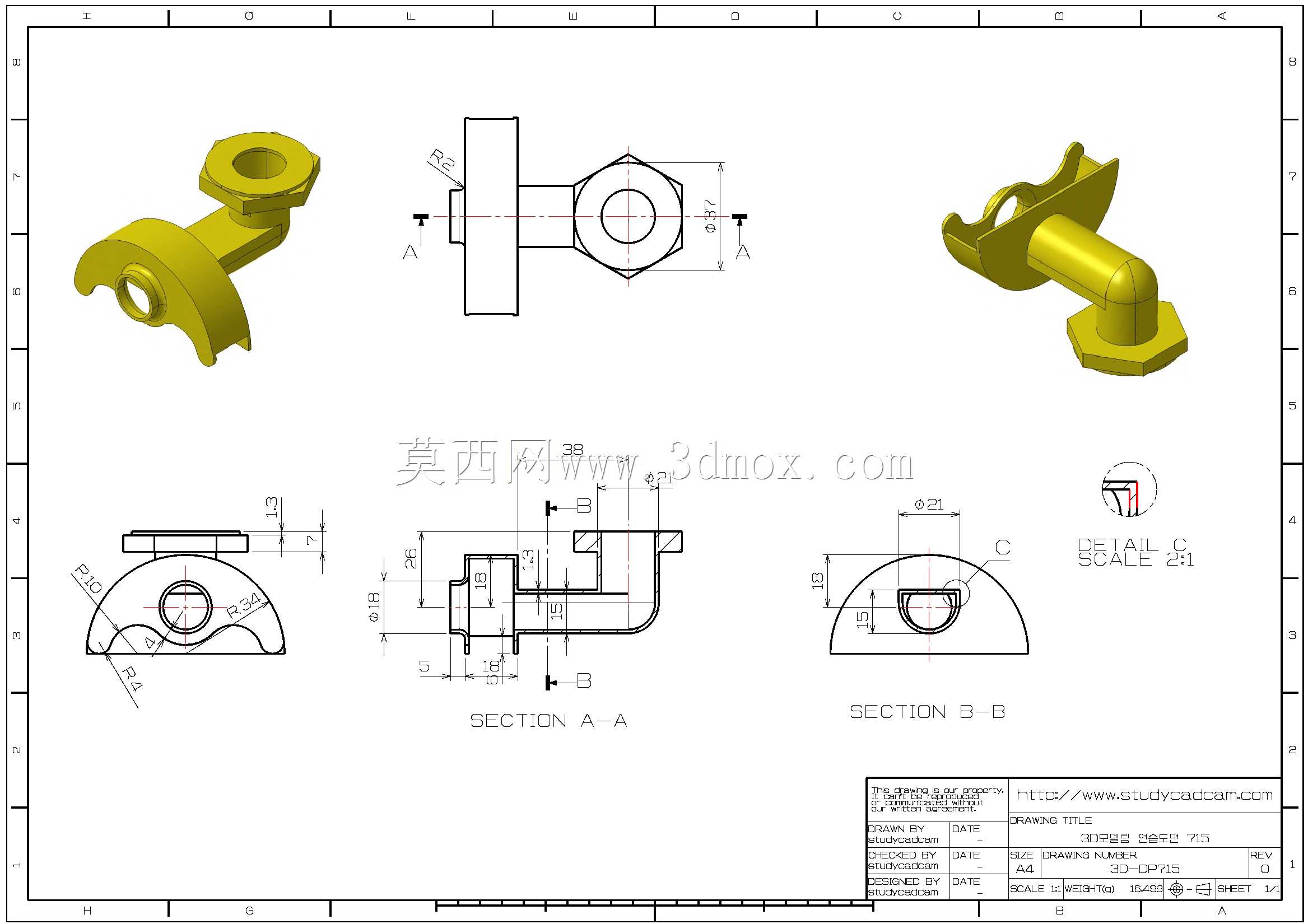

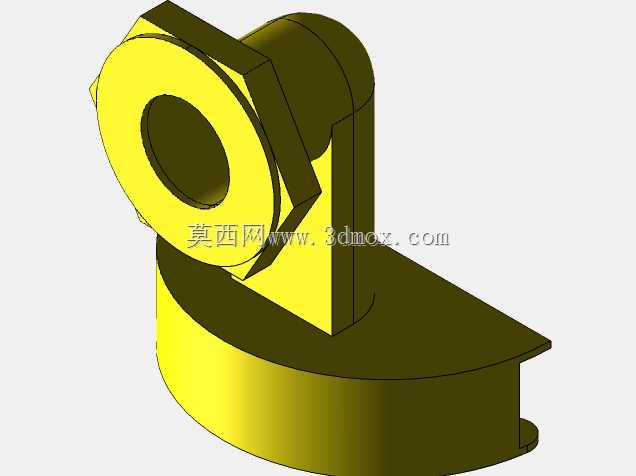

这类弯臂式带座铰接连接头，多应用在需要小角度摆动、同时传递一定轴向与径向载荷的机械联动场景中，常见于轻工设备的连杆传动机构、小型工程机械的操纵联动单元、以及专用设备的可调式支撑定位结构上，区别于常规的直杆式铰接件，它的弯臂结构可以在紧凑安装空间内完成力的转向传递，不需要额外增加转向传动构件，能有效缩减机构整体的占用空间。从结构功能来看，上端的带孔凸台是铰接安装位，内孔可配套销轴实现与主动端构件的转动连接，凸台端面做了加厚处理，能分散销轴传递的局部压应力，避免长期摆动工况下出现孔口变形；下端的六角结构是锁紧定位基准，既可以配套扳手完成安装时的扭矩锁紧，也能作为安装后的防转限位面，和安装基座的对应卡槽配合，抵消构件工作时受到的周向扭转力；中间的弯臂段做了等强度过渡设计，所有转角位置都设置了圆角过渡，避免应力集中导致的疲劳断裂，弯臂的弧度经过受力校核，在满足转向传动需求的同时，尽可能降低了臂身的重量，减少运动过程中的惯性冲击。设计过程中首先要明确安装边界的约束条件：上端铰接孔的中心到下端六角安装面的垂直距离、水平偏移量是核心安装尺寸，直接决定了联动机构的行程范围，需要匹配对应设备的连杆运动轨迹，避免出现运动干涉；下端六角的对边尺寸、螺纹段的长度要和基座的安装孔位匹配，保证锁紧后不会出现松动窜动；侧面的弧形卡槽结构是辅助定位结构，和配套的卡扣件配合后，可以限制铰接件的最大摆动角度，防止超行程运动导致的机构损坏。从视图表达的剖面结构来看，A-A剖面展示了弯臂内部的壁厚分布，受力较大的铰接孔周边、六角连接位置壁厚做了加厚处理，非受力区域的壁厚适当减薄，在保证结构强度的前提下控制零件整体重量；B-B剖面展示了弧形卡槽的内部结构，卡槽的圆弧半径和配套卡扣的外径匹配，间隙控制在合理范围内，既保证摆动顺畅，又不会出现过大的旷量；局部放大的C部位是卡槽的边缘倒角，做了圆弧钝化处理，避免摆动过程中卡扣和卡槽边缘出现刚性磕碰，减少磨损量。这类零件在实际加工时多采用铸造后机加工的工艺，毛坯铸造时要保证弯臂部分的组织致密性，避免出现砂眼、缩孔等缺陷，后续机加工时要保证上端铰接孔和下端安装螺纹的同轴度误差在允许范围内，否则安装后会出现运动卡滞、受力不均的问题，铰接孔的内孔表面需要做相应的表面硬化处理，提升耐磨性能，延长零件的使用寿命。
