45度带管道连接结构牵引连接吊耳

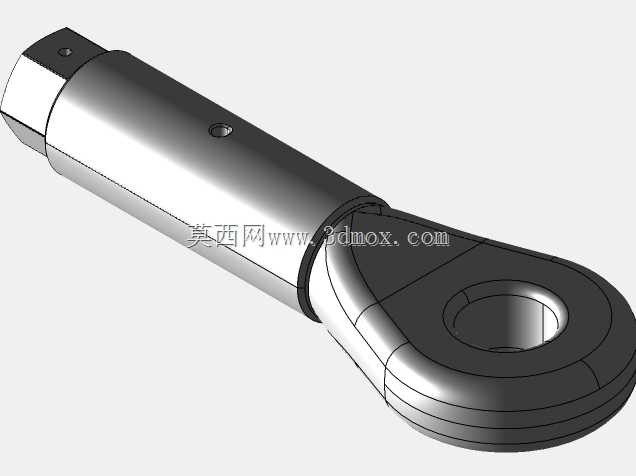

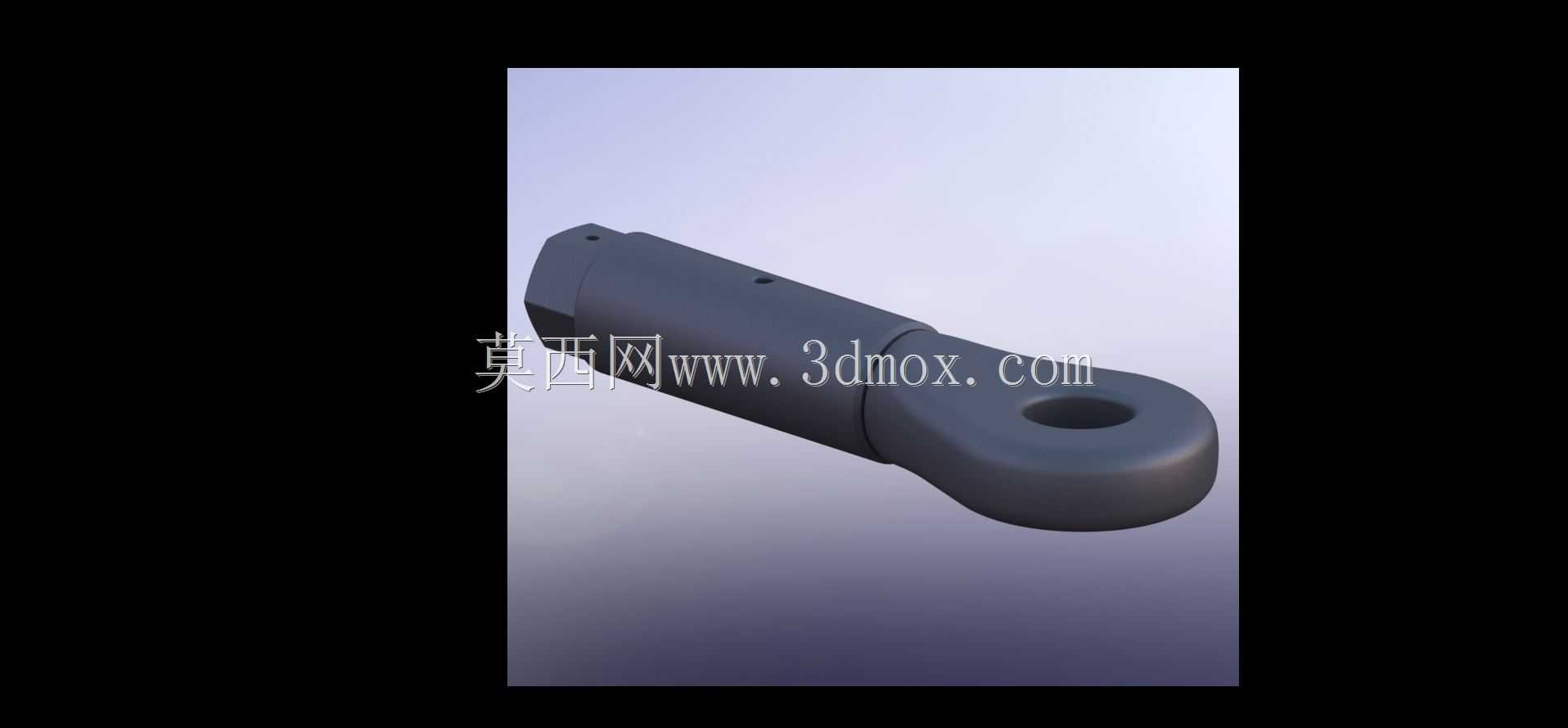

这类带管道结构的牵引连接部件，主要应用在农用拖挂设备、小型场内转运拖车的牵引端，作为牵引动力传递的核心受力件，承担拖挂设备与牵引车之间的牵引力传递作用，额定承载能力适配4吨级的拖挂载荷，完全覆盖中小型农用机具、轻型场内转运拖斗的使用需求。从结构设计来看，部件一端采用环形吊耳式铰接孔结构，该孔位用于与牵引车端的牵引销配合，铰接间隙控制在合理范围，既保证转向过程中牵引端的自由度，避免硬连接带来的应力集中，又能减少行驶过程中的旷量冲击，降低连接部位的磨损速率。另一端采用45度倾斜的管道式插接结构，该结构用于与拖挂设备的牵引梁钢管直接套接，套接段预留有径向的锁紧孔位，安装时可通过穿销或者紧定螺栓实现与牵引梁的刚性固定，45度的倾斜角度设计，是为了匹配牵引状态下牵引车与拖挂车的高度差，让牵引力传递方向与牵引梁轴线尽量重合，减少牵引过程中产生的附加弯矩，避免连接部位长期受交变弯矩作用出现疲劳断裂。建模过程中完全按照实物外部测绘尺寸进行还原，环形吊耳的铰接孔内径、管道插接段的外径与配合长度都严格参照实物比例，安装边界上，吊耳端的铰接孔中心到管道插接段端面的距离、插接段的有效配合长度都做了精准还原，能直接用于拖挂设备牵引端的结构干涉检查、装配模拟。从受力特性来看，整个部件采用一体化的流线过渡设计，吊耳与管道段的衔接位置做了大圆弧过渡处理，没有尖锐的应力集中棱角，能有效分散牵引力传递过程中的局部应力，匹配4吨额定载荷下的强度要求，避免长期交变载荷下过渡位置出现裂纹。这类部件在实际使用中，除了农用拖车场景，也可适配小型工程拖具、厂区轻型转运料车的牵引连接，管道插接的结构相比传统平板式牵引座，安装时不需要额外加工连接法兰，直接套入对应规格的牵引梁钢管后锁紧即可，安装工序更简便，现场维护更换的效率更高。建模时还原了部件表面的锁紧孔细节、端部的倒角结构，能直接用于装配仿真、受力分析的前置模型准备，也可作为同类牵引部件设计的参考原型，帮助设计人员快速验证牵引角度、连接尺寸的合理性，减少实物测绘的重复工作量。
