移动式小麦脱粒作业设备结构设计

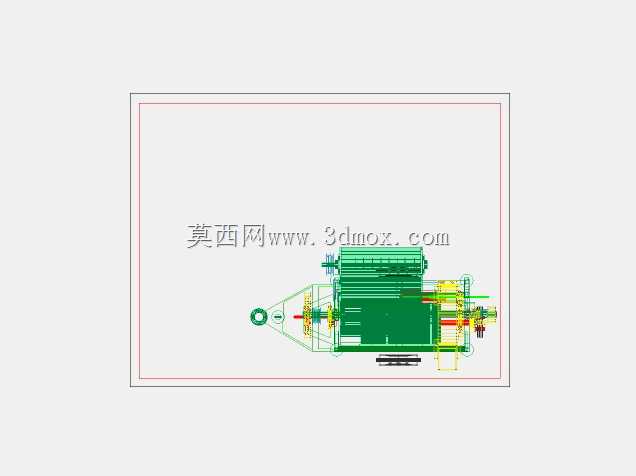

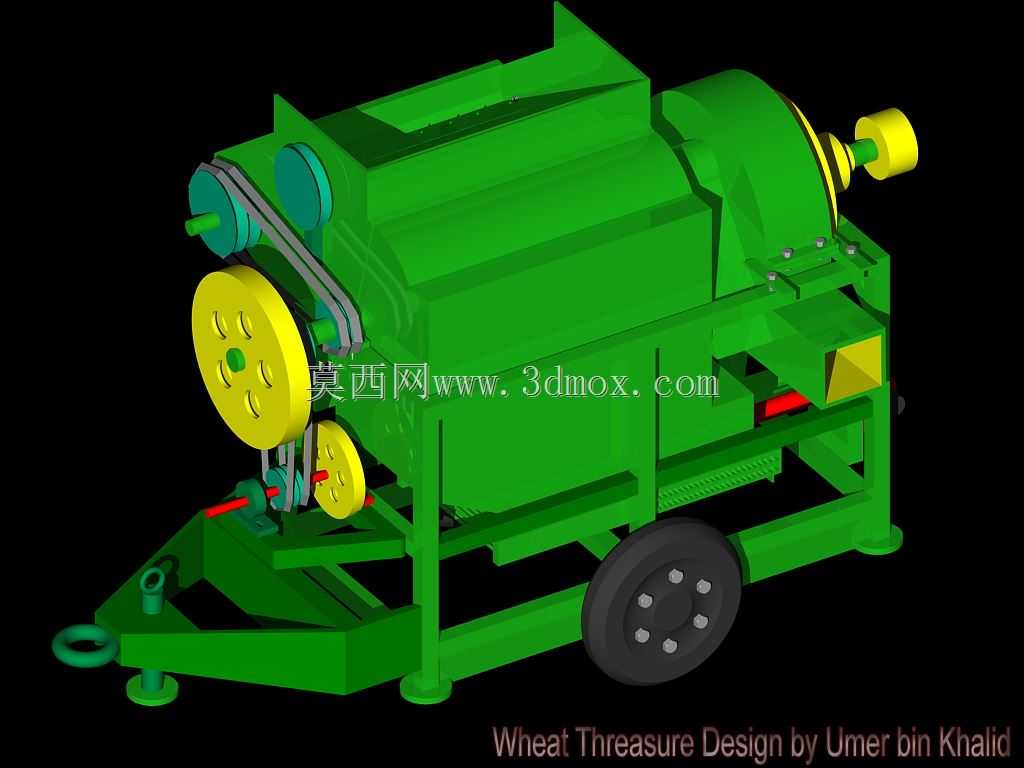

这款牵引式小麦脱粒设备的三维结构，完全适配平原及丘陵地区零散地块的麦收作业需求，区别于大型联合收获机无法进入窄小田块、转场成本高的痛点，设备整体采用拖挂式轮式机架设计，单组行走轮搭配前端牵引挂环，可直接挂载于小型拖拉机、农用三轮车尾部完成跨地块转场，无需额外吊装转运设备，适配农村散户、小型农业合作社的麦收作业场景。从结构设计逻辑来看，设备核心作业单元为横置式脱粒滚筒，外部包裹冲压成型的弧形罩壳，罩壳上方开设大尺寸进料口，可直接将成捆或散状小麦穗秆送入，滚筒通过带传动结构连接外部动力输入端，可适配柴油机、电动机两类常见农用动力源，传动带外侧设置独立防护壳，避免作业过程中秸秆缠绕带轮引发安全故障。设备机架采用型钢焊接成型，底部设置三个可调式支撑脚，作业时可将支撑脚放下调平，抵消地面不平整带来的设备晃动，转场时将支撑脚抬起即可依靠行走轮移动，机架左侧设置多组不同直径的带轮，通过更换传动带的挂载位置可调整脱粒滚筒转速，适配不同含水率、不同品种小麦的脱粒需求，避免转速过高导致麦粒破碎、转速过低出现脱粒不净的问题。设备出料端设置在滚筒罩壳侧下方，脱粒完成后的麦粒可直接通过导流槽落入收集袋或下方承接容器，碎秸秆则从滚筒尾部的排草口排出，无需额外配置秸秆输送结构，整体结构紧凑无冗余部件。从安装边界来看，设备整体宽度控制在1.2米以内，长度不超过1.8米，高度低于1.5米，可顺利通过农村常见的3米宽田间便道，无需对通行路径做额外拓宽处理，各传动部件的检修空间预留充足，带轮、轴承座等易损件均设置在机架外侧，无需拆解主体罩壳即可完成更换维护，日常保养时仅需定期检查传动带张紧度、轴承润滑状态即可，适配农村地区维修条件有限的使用场景。设计过程中特意将重心控制在行走轮轴靠前位置，牵引挂载时不会出现尾部翘头的问题，作业时支撑脚受力均匀，即使满负荷进料也不会出现侧翻风险，罩壳内壁设置有导流筋板，可引导麦粒向出料口流动，减少麦粒在罩壳内部的残留堆积，降低作业后的清理工作量。
