立式大容量储水用塑料罐体结构设计

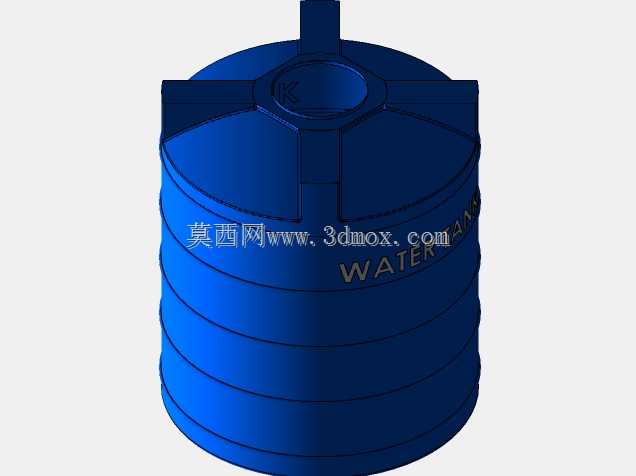

这类立式储水罐体在民用供水、工业循环水暂存、农林灌溉储水、工地临时供水场景中应用十分广泛，相比金属储水容器，滚塑成型的塑料罐体自重更轻，耐水蚀、耐一般弱酸碱腐蚀的特性更突出，不需要额外做防腐涂装处理，后期维护成本更低。从结构设计来看，罐体采用圆柱形主体构型，周向设置多道环形加强筋，能够在不额外增加壁厚的前提下大幅提升罐体侧壁的抗水压变形能力，满水状态下侧壁不会因为静水压出现鼓胀变形，长期使用的结构稳定性更好。顶部采用十字交叉的加强筋布局，将顶部人孔/注水口区域的载荷分散传递到整个罐体顶面，避免顶部开孔区域出现应力集中，同时顶部的凸起结构也预留了安装液位计、进水管道、溢流管道的接口位置，不需要现场额外开孔破坏罐体整体结构。罐体底部采用圆弧过渡收底的构型，相比平底结构，圆弧底能够更好地分散满水状态下的底部载荷，放置在硬化平整地面时不需要额外做复杂的固定基础，只要地面平整度满足要求即可直接安放，同时底部的圆弧结构也便于彻底排空罐内积水，不会在罐底残留积水滋生微生物或者沉积杂质。设计过程中需要重点考虑安装边界的适配性，这类罐体的外径尺寸要匹配常规的安装空间预留，顶部的接口位置要和现场的进水、溢流管路走向对齐，罐体高度要满足现场的液位差要求，保证出水压力能够满足下游用水点的需求。另外罐体侧壁的标识区域做了微凸的刻字结构，不需要额外粘贴标识，滚塑成型时即可一体做出储水标识，避免长期户外使用标识脱落。在结构校核阶段，要重点验证满水状态下环形加强筋的形变位移量，确保长期静载下筋条不会出现蠕变变形，同时顶部十字筋的厚度要和主体壁厚保持合理的比例，避免成型过程中出现壁厚不均、缩痕等缺陷，影响整体结构强度。这类罐体的进出水接口一般设置在罐体下部靠近底弧的位置，接口采用内嵌金属螺纹嵌件的设计，和塑料主体一体成型，连接管道时不会出现接口渗漏的问题，相比后期焊接的接口可靠性更高。
