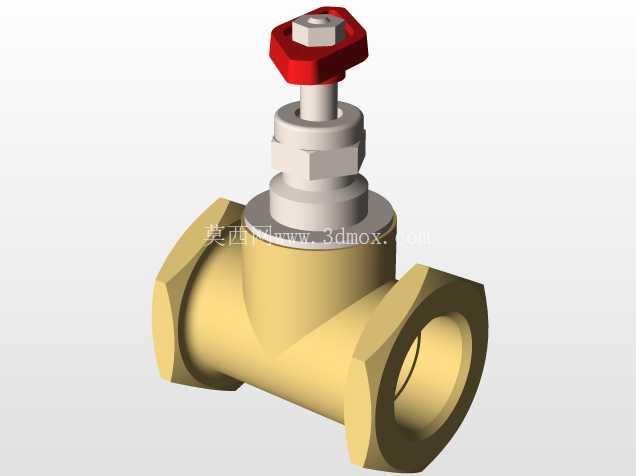

黄铜内螺纹截止式手动管路控制阀

这款手动截止阀的三维建模完全围绕民用给排水、小型暖通支路、低压气动回路的实际安装需求搭建，建模过程中优先还原了产品在现场安装时的所有边界约束条件，避免出现模型好看但无法落地装配的问题。从实际应用场景来看，这类小通径黄铜截止阀大量应用在家庭入户水管支路、暖气片进水端、小型空压机输气管路、实验室气路终端等位置，核心作用是对管路内的流体做通断控制，相比同通径的球阀，它的调节精度更高，能够通过手轮的旋转圈数精准控制开度，实现流量的线性调节，而不是仅做全开全关的截断操作。

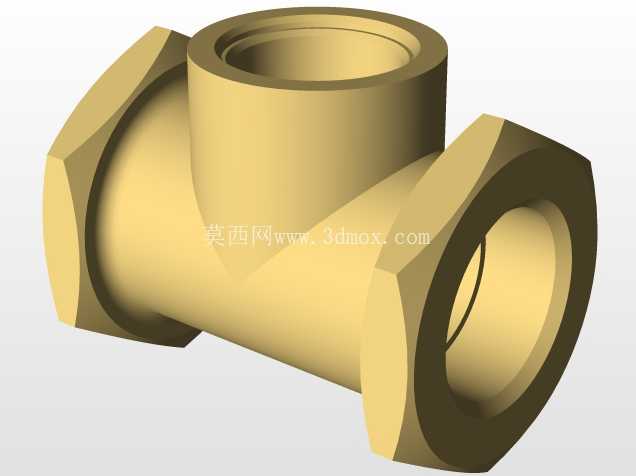

建模时首先确定的是阀体的主体结构，采用黄铜锻压成型的流道设计，没有做夸张的通径放大，完全匹配对应公称通径的管道流通能力，流道内部做了平滑过渡处理，减少流体在阀腔内的涡流损失，这也是这类阀门能够保持较高管道利用率的核心原因——很多同类型产品为了压缩阀体体积，会在阀座位置做缩径处理，实际通流能力比标称通径小一个规格，而这款模型还原的阀体结构，阀座通径与两端连接螺纹的通径保持一致，流体经过时的压损更小，不会出现明显的节流发热或者噪音问题。两端的内螺纹连接结构严格遵循管螺纹标准建模，螺纹的牙型、螺距、有效啮合长度都符合民用管路安装的规范，安装时不需要额外加工，直接匹配同规格的外螺纹管道或者接头即可，阀体两端的六角结构尺寸也做了还原，方便现场用管钳或者活动扳手夹持拧紧，不会因为夹持面尺寸不足导致安装时打滑损坏阀体表面。

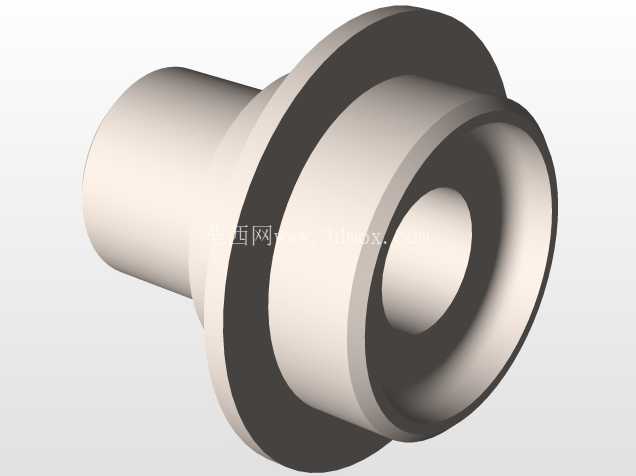

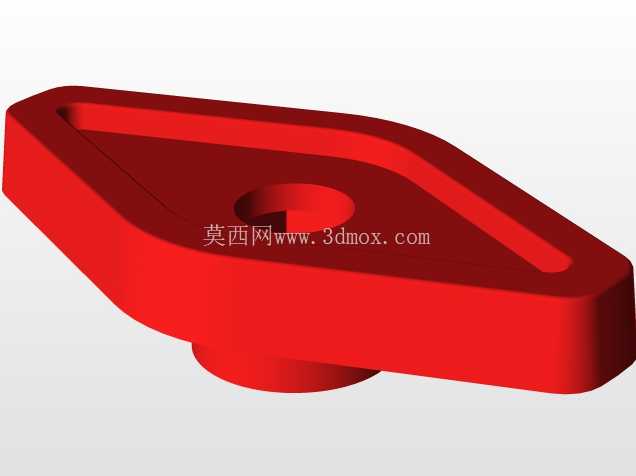

上部的阀杆密封结构是建模时重点还原的部分，采用了多级填料密封的结构，阀杆与阀体压盖之间的填料腔尺寸、压盖的压紧螺纹都做了精准还原，实际使用时可以通过拧紧上部的压盖螺母来补偿填料的磨损，避免长期使用后出现阀杆位置的渗漏问题，这也是这类手动截止阀相比球阀维护性更好的特点——球阀的密封面一旦磨损就需要整体更换，而截止阀只需要更换填料或者研磨阀座就能恢复密封性能。顶部的红色手轮采用了防滑的多边形结构，手轮与阀杆的连接采用方榫配合，不会出现手轮空转的问题，手轮的尺寸经过优化，既保证操作时不需要太大的力矩就能拧紧阀座实现密封，又不会因为手轮过大导致安装空间占用过多，手轮顶部的锁紧螺母也做了还原，能够防止手轮在频繁操作过程中从阀杆上脱落。

从安装边界来看，建模时严格控制了阀门的整体高度和两端法兰（这里是螺纹端）的间距，两个连接端面的距离符合同通径截止阀的安装长度标准，替换旧阀门时不需要调整原有管道的间距，直接拆装即可，阀体的最大外径也控制在常规安装空间的允许范围内，即使是在管道密集的管井或者设备内部，也有足够的操作空间来转动手轮。阀瓣与阀座的密封面采用了锥面配合的结构，建模时还原了密封面的角度，关闭时只需要较小的压紧力就能实现金属密封，能够耐受120℃以内的流体温度，不管是冷水、热水还是低压压缩空气都能可靠密封，不会出现内漏的问题。

整个建模过程没有做多余的装饰性结构，所有特征都对应实际产品的加工和装配需求，比如阀体上的铸造圆角、压盖部位的退刀槽、螺纹起始位置的倒角，这些细节都直接影响实际产品的加工工艺性，模型中都做了准确还原，不管是用来做管路系统的装配仿真，还是作为产品设计的参考原型，都能够直接复用相关的结构尺寸，不需要再做额外的工艺修正。对于结构设计从业者来说，这个模型可以直接参考其密封结构、连接尺寸的设计逻辑，应用到同类低压管路控制阀的开发中；对于设备选型人员来说，模型的外形尺寸和安装边界完全符合实物参数，可以直接导入到设备的整体装配中做干涉检查，提前预判安装时可能出现的空间冲突问题。
