带遮阳棚牵引式农用移动泵运载拖车

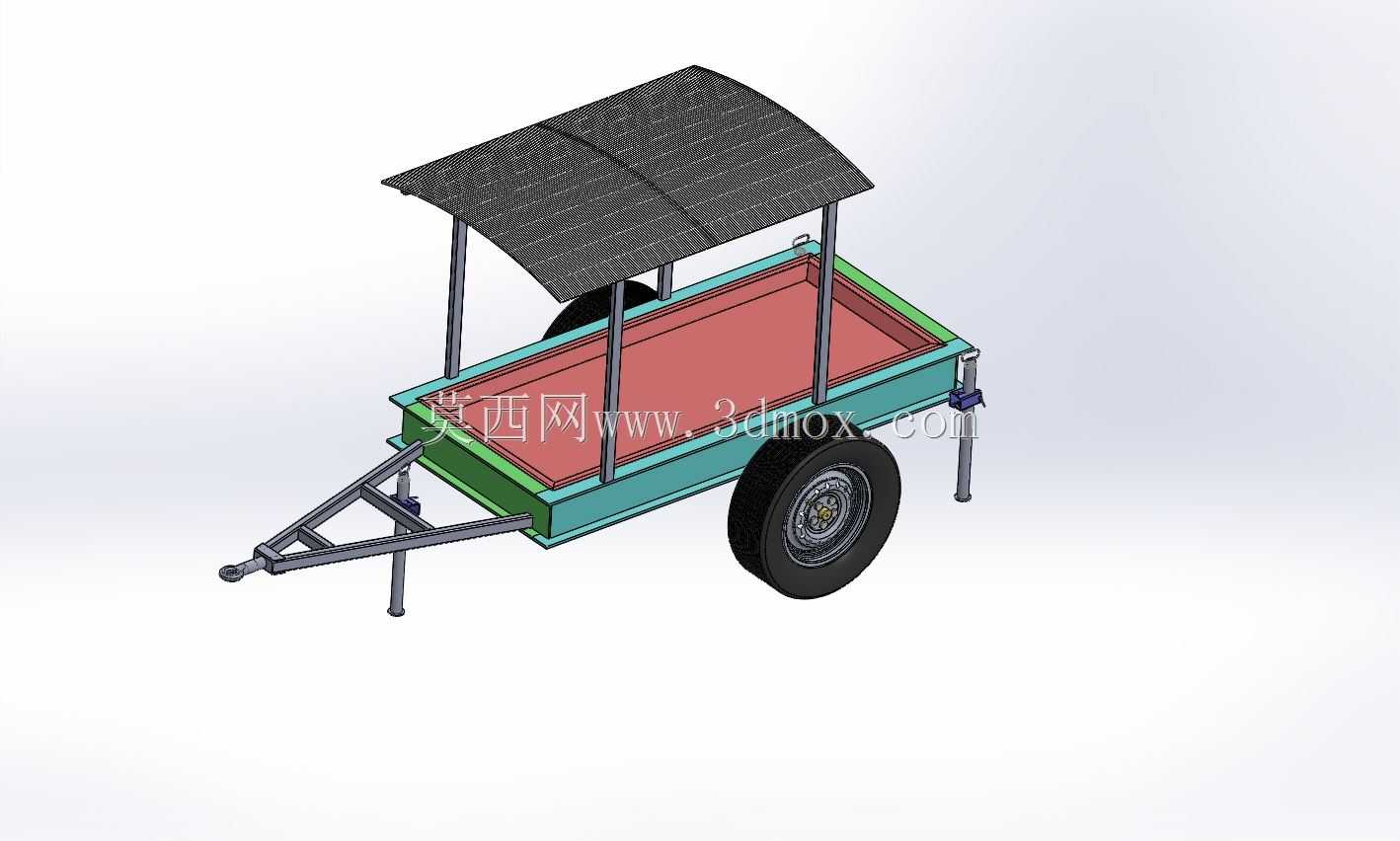

这款带遮阳棚的牵引式移动泵运载拖车，主要面向丘陵、平原区域的零散农田灌溉、临时排涝作业场景设计，解决了传统固定式水泵转场困难、无防护易受日晒雨淋老化的痛点。日常作业中，农户可通过前端的三角牵引架，将拖车挂接在拖拉机、农用三轮车等常规农用动力机具后方，沿田间机耕路完成不同作业地块的转场，无需额外吊装设备，单人即可完成转场操作。

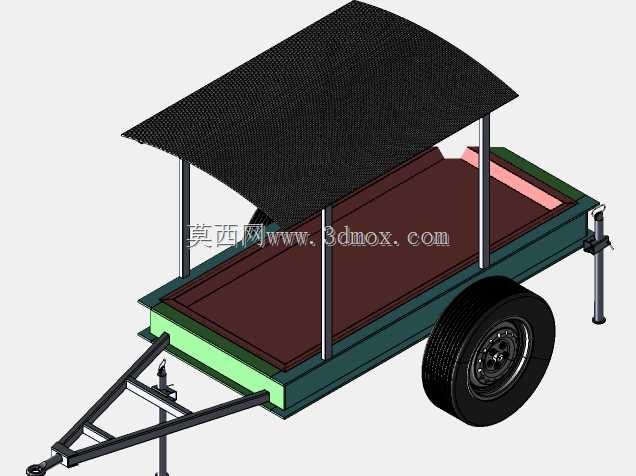

从功能设计来看，拖车中部的矩形承载舱为核心安装区域，舱体边缘做了加高围边处理，可将电动泵机组、配套进出水软管、电缆卷盘等作业附件统一收纳固定，避免转场过程中部件滑落；舱体底部预留了泵组安装的螺栓固定孔位，可适配不同功率等级的农用电动泵安装，安装时只需对齐孔位锁紧螺栓即可完成泵组固定，无需现场焊接改制。承载舱上方的弧形遮阳棚采用四根竖向方管支撑，棚面为带弧度的波纹板材，既可以阻挡正午阳光直射泵体电机，降低电机高温过载风险，也能在突发降雨时为泵组接线区域提供遮雨防护，减少电气短路隐患。

行走系统采用双侧大直径橡胶轮胎配置，轮胎花纹为深齿农用胎，可在泥泞、松软的田埂路面保持足够抓地力，避免陷车；拖车四角设置了可伸缩的金属支腿，作业时将支腿摇下支撑地面，可抵消泵组运行时的振动，避免拖车随泵体振动移位，转场时将支腿向上收起锁定，不会影响通行间隙。牵引架采用三角桁架式焊接结构，牵引端设置了通用型挂接环，可匹配多数农用机具的牵引销尺寸，挂接后牵引架与地面保持合理倾角，不会出现拖头蹭地的问题。

设计过程中重点考量了田间作业的边界尺寸，整车宽度控制在常规机耕路的通行宽度范围内，遮阳棚高度低于农村常见的低压线缆架设高度，避免转场时刮碰线缆；承载舱的离地间隙做了加高处理，可越过田埂处的凸起、浅沟等障碍，不会出现舱底剐蹭路面的问题。整车结构全部采用标准型材焊接成型，后期维护更换配件成本低，所有转动、铰接位置都预留了润滑注油孔，可定期加注黄油减少磨损，延长设备使用寿命。
