农用谷物暂存输送钢制料斗结构

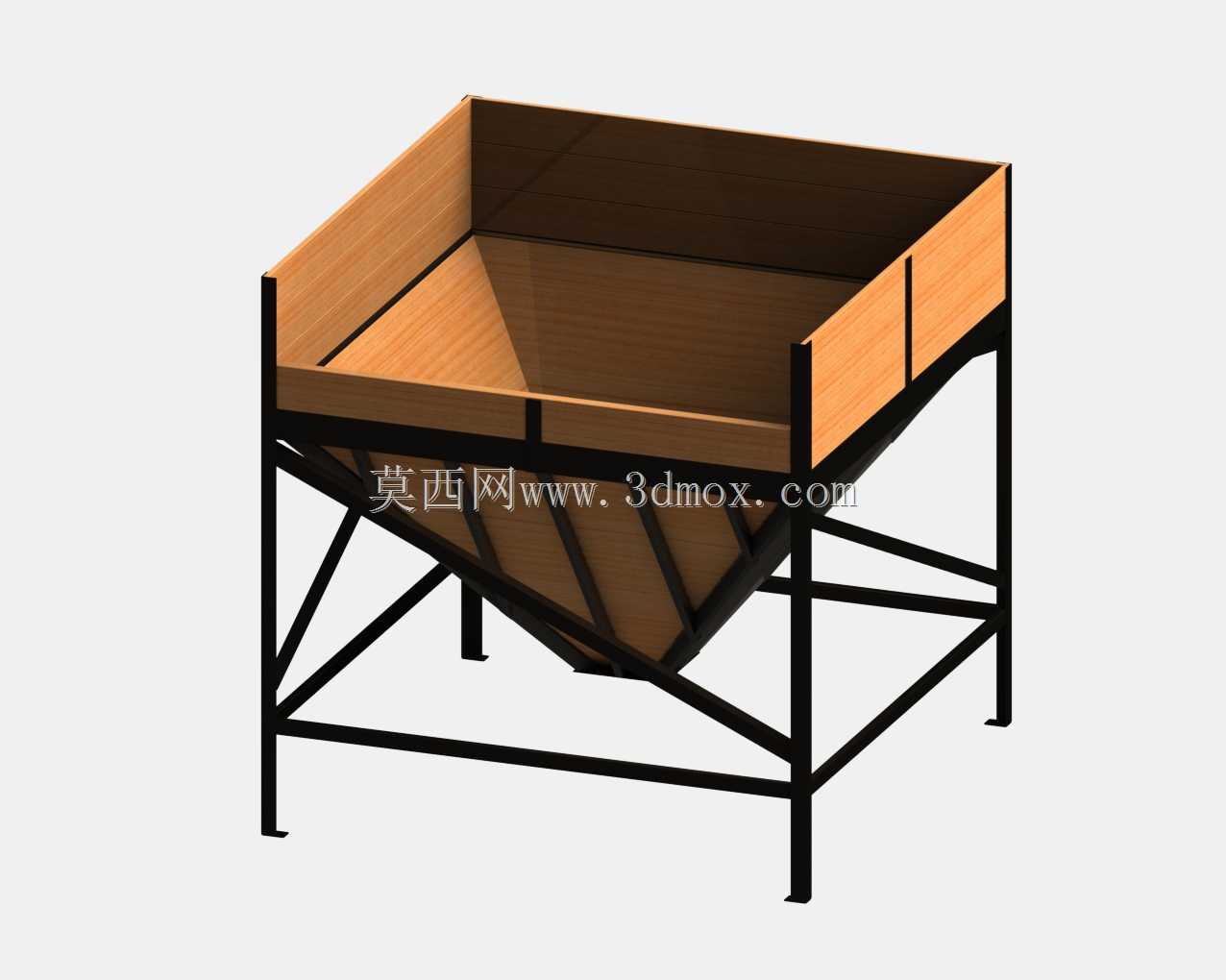

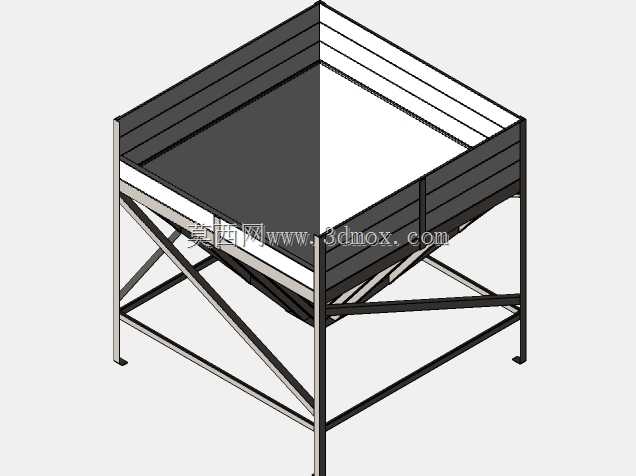

这类料斗常布置在粮食加工车间、小型饲料加工站点的进料工段上方，也可作为农场粮食晾晒后临时转运的中转储料单元，衔接上游来料与下游的输送、筛分或包装设备，避免物料直接倾倒造成的撒漏与输送卡滞。从结构设计逻辑来看，上部采用敞口方形腔体，主要是为了匹配人工倒料、小型装载机上料的作业范围，敞口边缘做了外翻折边处理，既提升了腔体上口的结构刚度，也能减少倒料时物料从边缘洒落的概率；下部收缩为方锥形出料段，锥角设置参考了谷物、颗粒饲料的自然休止角，能够保证物料依靠自重顺畅滑落，不会在锥壁出现积料、架桥堵料的问题。腔体外部的黑色框架为承力支撑结构，采用矩形钢管焊接成型，四根主立柱直接落地，立柱之间设置多道横向与斜向支撑连杆，分散料斗满载时的竖向载荷与侧向倾覆力矩，支撑腿底部预留了安装孔位，可通过膨胀螺栓与混凝土地面固定，也可搭配脚轮做成移动式中转料斗适配灵活转场的作业需求。料斗的腔体部分可根据接触物料的特性选择不同材质，若用于粮食类食品级场景，可采用食品级不锈钢内衬或实木衬板减少物料磕碰破损，若用于普通饲料、工业颗粒物料，可直接采用碳钢板焊接降低制造成本。安装时需要注意，料斗的出料口中心需要与下方输送设备的进料中心对齐，预留足够的安装空间加装插板阀或振动出料器，控制物料的下料速度；支撑框架的高度需要根据下游设备的进料高度调整，保证物料下落的落差不会造成过大的冲击扬尘，同时也要预留足够的操作空间方便人员清理积料、检修出料部件。在建模过程中，腔体的锥面与上部直段的衔接处做了圆弧过渡处理，避免直角焊缝处出现应力集中，同时也能减少物料残留的死角；支撑框架的所有杆件连接节点都做了满焊示意，符合实际焊接结构的工艺要求，整体结构没有冗余设计，在保证满载承力强度的前提下尽可能减少了材料用量，适合小型加工场景的低成本制作需求。
