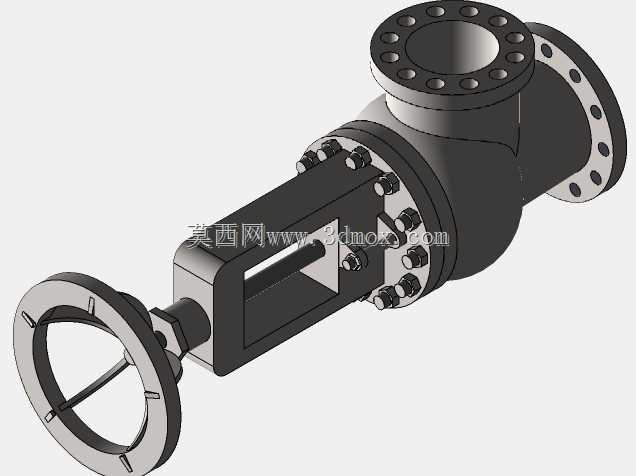

法兰连接手轮角式截止阀结构设计

这款角式结构的截断类阀门，主要应用在管路走向呈90度转折的工业流体输送场景中，常见于石油化工、热电联产、市政给排水的工艺管段，用来实现管路介质的通断控制，相比直通式截止阀，它不需要额外配置弯头来改变管路走向，能减少管段的流体阻力损失，同时节省安装空间，尤其适合布置紧凑的管廊、设备接口旁的管段安装。从功能实现逻辑来看，它依靠手轮旋转带动阀杆做轴向升降，带动阀瓣贴合或脱离阀座密封面，实现介质截断或导通，密封副采用锥面配合结构，关闭时所需的操作力矩更小，密封性能更可靠，能适配带一定颗粒杂质的介质工况，不会因为少量杂质卡涩导致密封失效。设计过程中优先考虑了安装维护的便捷性，阀体的两个连接端都采用凸面法兰结构，法兰端面的螺栓孔采用均布设计，和同压力等级的标准法兰可以直接配对安装，不需要额外加工转接件；中法兰部分采用螺柱加螺母的压紧结构，中腔密封用缠绕式垫片，后期检修更换内件时，只需要拆卸中法兰螺柱就能取出阀杆、阀瓣组件，不需要把整个阀门从管路上切割下来，能大幅缩短现场检修的停机时间。手轮部分采用轮辐式结构，外圈做了滚花处理，现场操作人员戴劳保手套操作时也不会打滑，手轮和阀杆的连接采用方榫配合加锁紧螺母固定，长期操作不会出现松脱打滑的问题。从安装边界来看，该阀门的进出口法兰端面呈垂直布置，安装时需要预留手轮操作的空间，手轮侧至少要留出大于手轮直径的操作距离，方便人员转动手轮完成启闭操作；阀体底部没有突出的排污结构，安装时不需要额外预留底部检修空间，适合贴靠墙面、设备侧壁的安装场景。阀杆采用明杆结构设计，启闭过程中阀杆会随手轮升降，现场巡检人员可以直接通过阀杆的伸出长度判断阀门的开度状态，不需要额外配置开度指示装置，也能避免暗杆结构容易出现的阀杆螺纹被介质腐蚀、积垢卡涩的问题。阀体的流道采用平滑过渡的转角设计，介质从侧部法兰进入后，沿流道平滑转向从上部法兰流出，流道内没有突兀的截面突变，能减少介质在阀腔内的涡流扰动，降低流体对阀体内壁的冲蚀，延长阀门的整体使用寿命。
