电动卧式滚筒混合搅拌装置结构设计

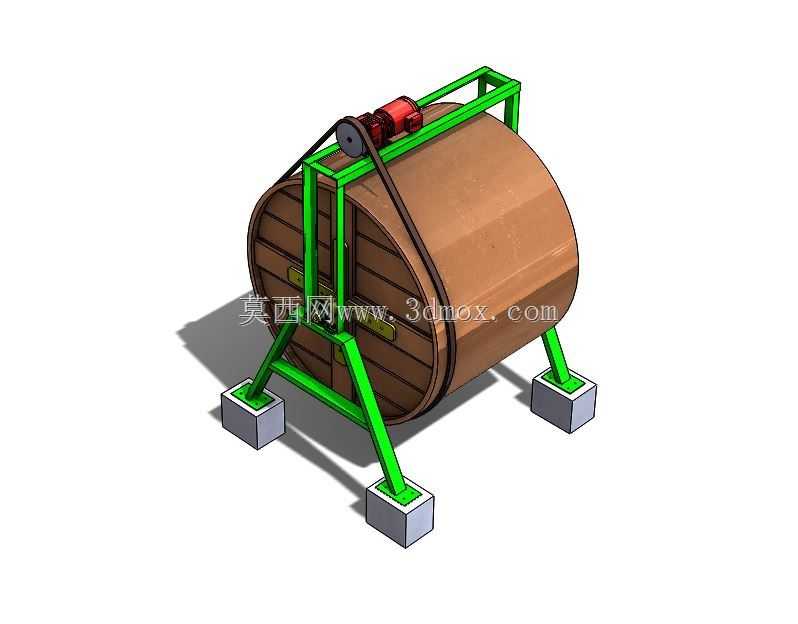

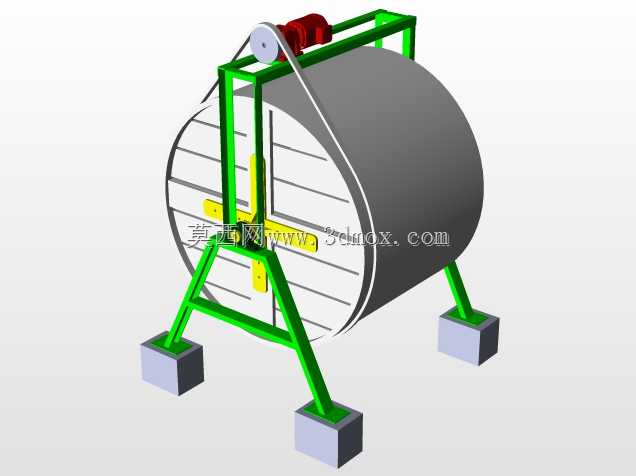

该卧式滚筒搅拌装置主要面向小批量散状物料的均匀混合场景，常见于小型食品加工、饲料拌合、建筑辅料预混以及文创场景下的特色装置改造领域，区别于大型工程用搅拌设备，其整体结构紧凑，占地空间小，适合小型作坊、门店或者特色展示场景下的物料处理需求。设备核心功能是通过滚筒的定速回转，带动筒内物料随筒壁抬升后自然抛落，实现不同组分物料的均匀掺混，相比立式搅拌结构，卧式滚筒的混合过程对物料的破损率更低，适合颗粒状、片状等易破损物料的拌合作业。从结构设计逻辑来看，整体采用分体式布局，核心搅拌筒体采用木质拼接结构，筒壁设置多道环形金属箍做结构加强，既保证筒体的结构刚度，也能通过木质材质的特性减少物料与筒壁的粘连，降低清洁维护的难度。筒体的支撑框架采用绿色型材焊接成型，整体为三角支撑结构，三个支腿底部设置方形配重安装座，安装时可通过膨胀螺栓将底座与地面固定，抵消滚筒转动过程中产生的偏摆力矩，保证设备运行时的稳定性，支腿的倾斜角度经过受力校核，可将筒体的载荷均匀传递到三个支撑点，避免单点应力集中导致的框架变形。传动部分设置在筒体上方的框架横梁处，采用电机搭配皮带轮减速的传动结构，电机输出的动力通过三角带传递到筒体端部的传动轮，带动筒体以恒定低速回转，皮带传动的结构具备过载打滑的特性，可在筒内物料卡滞时保护电机不受损坏，同时皮带传动的运行噪音更低，适合对噪音控制有要求的室内使用场景。设备的安装边界需预留足够的操作空间，筒体侧方需预留至少600mm的操作距离用于物料的装填与取出，上方传动部分需预留300mm的维护空间用于皮带张紧调整与电机检修，整体安装地面需保证水平度误差不超过2mm/m，避免筒体转动时出现轴向窜动。设计过程中对筒体的回转中心做了偏心优化，使得物料在筒内的抛落轨迹覆盖整个筒体截面，不存在搅拌死角，同时筒体的进料端设置可开合的密封结构，避免搅拌过程中物料洒落，出料时可通过调整筒体回转角度配合端部开口实现快速卸料，无需额外设置卸料机构，简化了整体结构，降低了设备的制造成本与故障概率。框架的型材选型经过载荷计算，可承受满载状态下筒体加物料的总重量，焊接位置做了倒角处理避免应力集中，表面喷涂防锈涂层提升设备在潮湿环境下的使用寿命。
