立式带加强筋小型储水罐体结构

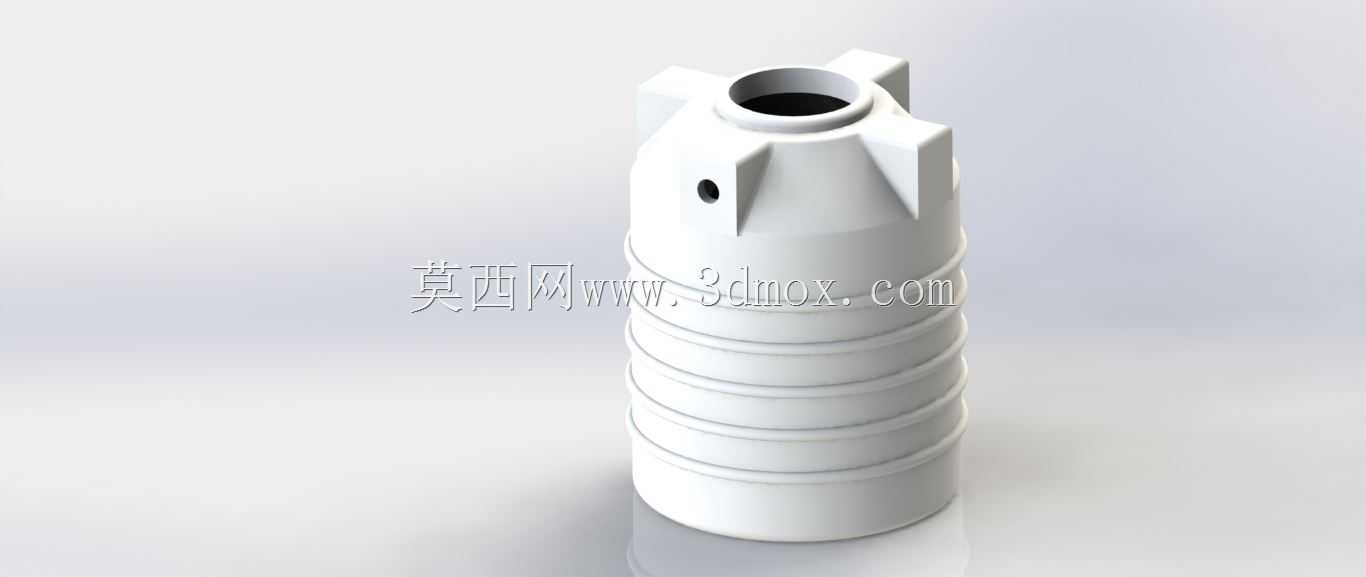

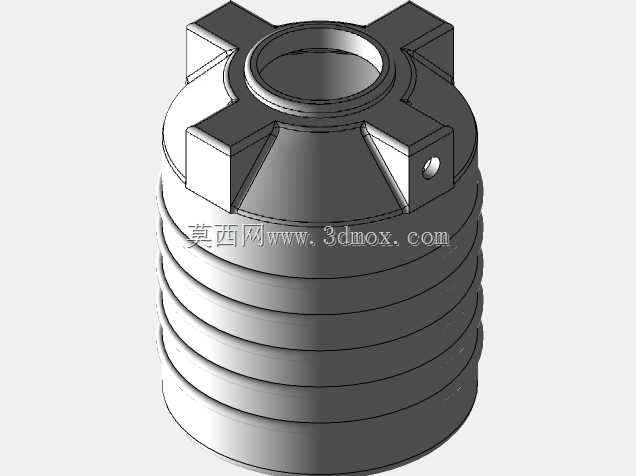

这款立式储水罐体常被配套在小型净水设备、户用供水增压机组、移动式喷淋消杀设备当中，作为常压储水单元承担水量缓冲、短时储水的功能，也可适配小型日化生产设备作为常温原液暂存容器使用。从结构设计来看，罐体整体采用直立圆柱构型，底部做平切处理，可直接放置在平整的设备安装台面，无需额外焊接支撑脚，减少安装时的找平工序，底部与安装面的接触面积经过核算，在满水状态下不会出现侧倾风险，安装边界仅需预留罐体直径外15mm的操作空间即可，方便周边管路的接驳作业。罐体上部的凸耳结构并非装饰设计，四个均匀分布的块状凸耳一方面可作为吊装受力点，在设备组装时可通过卡具卡入凸耳间隙完成罐体的抬升就位，另一方面凸耳内侧预留的卡扣位可与配套的上盖锁紧结构配合，实现上盖的快拆固定，无需额外打孔安装螺丝，降低装配工时。罐身周向布置的多道环形加强筋，是针对薄壁塑料罐体的刚度优化设计，当罐体内部储满液体时，环形筋可分散侧壁受到的液体静压力，避免薄壁侧壁出现鼓胀变形，同时加强筋的凸起高度控制在3mm以内，不会额外占用过多安装空间，也能避免罐体堆叠运输时出现滑移错位。罐体顶部的大口径开口用于加注液体或者内置液位检测、过滤组件，侧面预留的小孔是液位传感器或者出水接头的安装位，开孔位置距离罐体顶部有足够距离，可避免满水时出现溢漏，开孔周边做了加厚处理，安装接头时不会因为拧紧力过大导致侧壁开裂。设计过程中优先考虑了注塑成型的工艺可行性，所有转角位置都做了均匀的圆角过渡，没有尖锐棱角或者壁厚突变的结构，可有效避免注塑成型时出现缩痕、缺料的问题，同时罐体内部没有多余的隔层或者凸起结构，清洗时可直接冲刷内壁，不会残留积液滋生杂质。这类小型储水罐体的容量适配家用或者小型商用设备的储水需求，整体高度与直径的比例经过优化，既不会因为过高导致重心不稳，也不会因为过粗占用过多的设备内部安装空间，可直接嵌入到设备的框架内部，通过侧面的固定卡箍完成锁紧固定，适配不同的设备安装布局。
