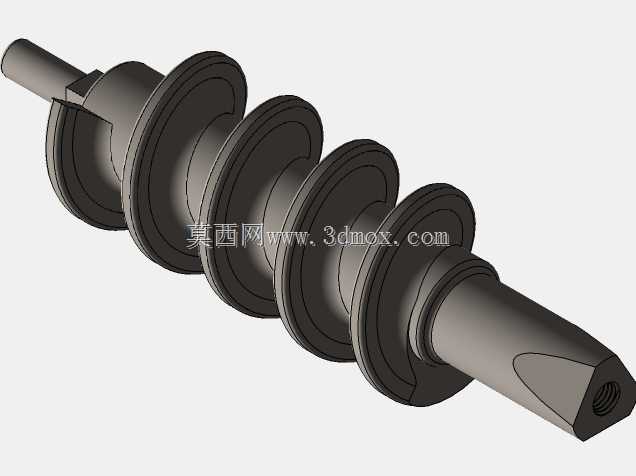

磨粉机用无轴头螺旋输送翅片结构

该结构为磨粉类设备核心输送构件，主要应用于粉体加工、粮油磨制、矿石细磨等工况的物料推送环节，安装在磨腔内部，承担进料端到研磨区的物料定量输送、研磨过程中物料翻动导料的作用，替代传统带中心轴的绞龙结构，避免高磨蚀性细粉卡滞在轴与叶片间隙造成的设备堵转、磨损加剧问题。从结构设计来看，整体采用分段等距螺旋翅片布局，翅片外缘做等径圆弧处理，与磨腔内壁保留均匀的装配间隙，间隙值控制在1.2-1.8mm区间，既避免运转过程中翅片与腔壁刮擦，又能减少间隙漏料导致的输送效率下降。两端的轴头采用一体化铣制成型，进料端轴头做扁位结构，与驱动端的联轴器卡槽直接配合，无需额外键连接，减少传动环节的间隙累积，提升传动扭矩传递的稳定性；出料端轴头设计内螺纹孔，用于装配端部的密封压盖与轴承定位套，轴头根部做退刀槽与圆弧过渡，降低应力集中系数，满足长时间交变载荷下的结构强度要求。翅片与中心芯轴采用整体加工成型，而非焊接拼接，避免焊缝位置在粉体长期冲刷下出现磨穿、开焊的问题，翅片表面做光滑过渡处理，没有凸起或棱角，减少粉体粘附的可能性，针对含水率8%以下的粉状物料输送时，不会出现物料粘壁抱轴的情况。安装边界方面，整体同轴度公差控制在0.05mm以内，两端轴头的轴承位直径公差取h6级，适配标准深沟球轴承的装配要求，总长度根据磨腔的有效工作行程确定，翅片的导程取外径的0.8倍，兼顾输送速度与物料填充率，当驱动转速在60-120r/min区间时，可实现每小时1.2-2吨的粉体输送量，匹配中小型磨粉设备的产能需求。设计过程中针对磨粉工况的磨蚀特性，翅片厚度比普通输送绞龙加厚2mm，边缘做倒圆角处理，降低粉体冲刷的切削效应，延长构件的使用寿命，同时无突出轴头的结构设计，可在磨腔内部实现更大的有效输送截面积，相同外径下输送效率比传统有轴绞龙提升15%左右，也减少了物料在轴端的残留，避免不同批次物料混料的问题，适合食品加工、矿物制粉等对物料残留有要求的应用场景。
