PitbullS6X4S双泵气动置换固体设备结构

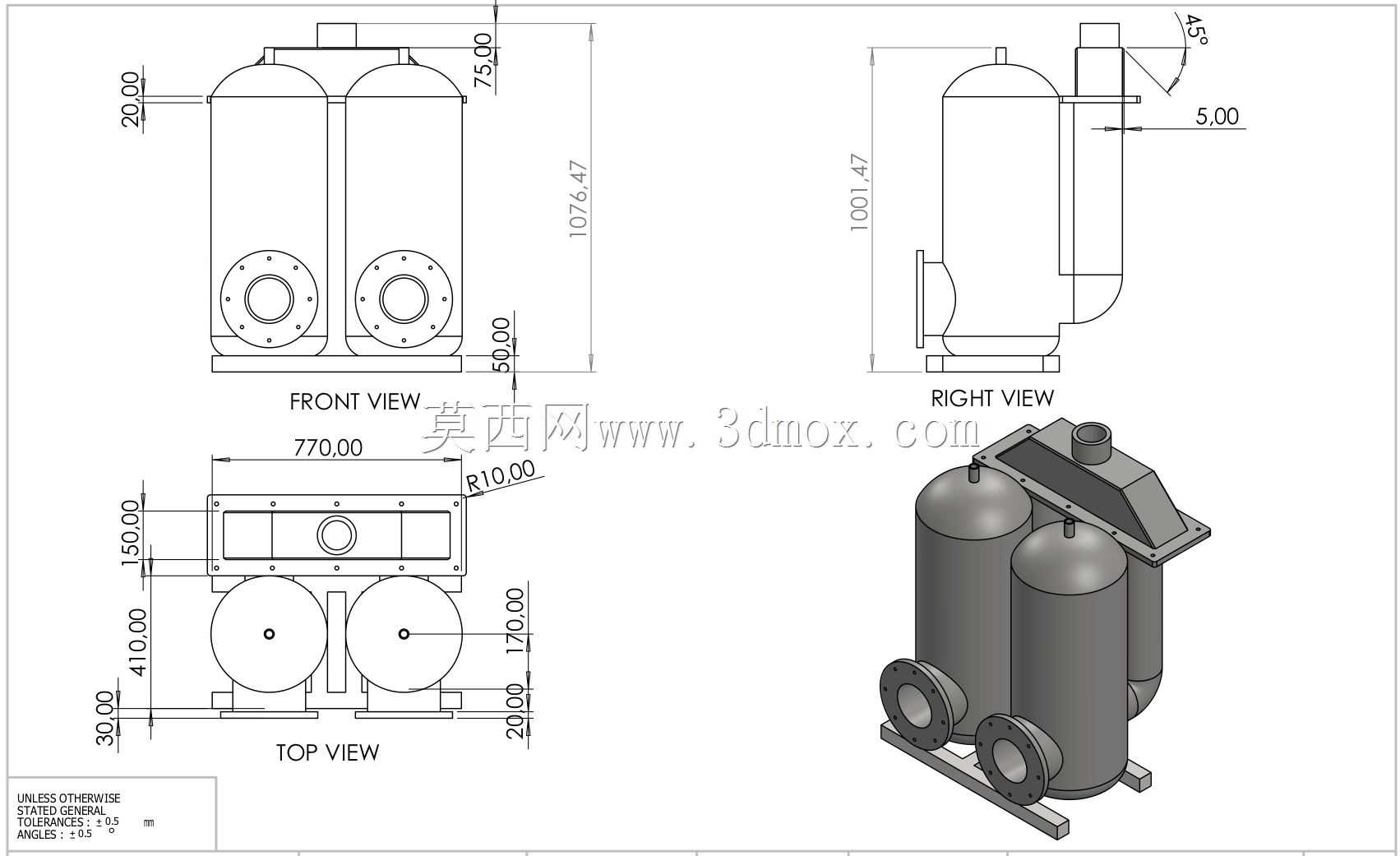

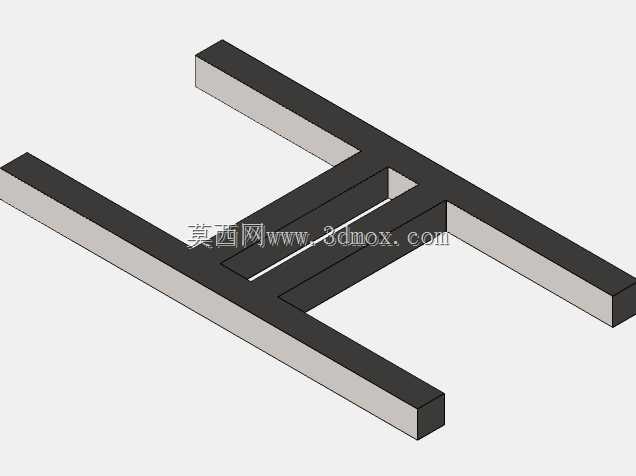

在散料密闭输送、化工粉体转运、颗粒物料回收这类需要避免物料泄漏、杜绝输送介质与外界接触的工况里，这类双腔气动置换泵的应用占比一直不低，尤其是处理有一定磨琢性、或是易受潮结块的固体颗粒时，相比传统机械传动的输送泵，它没有动密封易磨损漏料的痛点，靠气压差完成物料推送，日常运维的拆检频次能降低不少。这款双泵并联的结构设计，核心思路是用两个立式承压腔交替完成进料、压送的循环，单腔进料时另一腔保持压送状态，能抵消单腔泵送料时的脉冲断料问题，让出口出料的连续性更好，适配后端需要稳定供料的生产工序。从结构布局来看，两个承压罐体平行布置在共用底座上，罐体下部设置带法兰的物料进出口，上部通过汇流腔集成气路控制接口与进料通道，整体安装底座预留了地脚固定位，现场安装时不需要额外做复杂的支架焊接，直接匹配基础预埋螺栓即可完成固定。尺寸边界上，正视方向总宽度控制在770mm，罐体顶部到底座底面的总高度为1076.47mm，侧视方向总进深尺寸为1901.47mm，出口法兰的接口伸出长度为50mm，顶部气路接口的倾斜角度为45度，这些尺寸参数在做车间布局规划、管线对接设计时可以直接作为安装边界参考，不需要额外预留过多的操作冗余，因为罐体侧面的法兰接口都预留了足够的扳手操作空间，日常更换密封件不需要挪动设备整体位置。建模过程中对原始英制尺寸做了公制转换的近似处理，保留了核心的承压腔壁厚、法兰连接孔位、汇流腔流道的关键尺寸，省略了部分不影响整体装配、不干涉安装的次要工艺细节，比如罐体表面的 minor 焊接打磨标识、紧固件的细微倒角这类对结构选型、装配仿真没有影响的特征，既保证模型用于管路干涉检查、设备布局仿真时的精度足够，也不会因为冗余特征过多导致模型占用过多运算资源。从功能实现逻辑来说，这款泵靠压缩空气作为动力源，不需要外接电机等旋转驱动部件，在有防爆要求的化工车间、粉尘浓度较高的粉体加工车间里使用，不会产生电火花引爆风险，安全冗余度更高；双腔并联的结构也让单腔出现故障需要拆检时，可以临时关闭单腔气路，靠另一腔维持低负荷送料，不会直接导致整条生产线停摆，这也是很多连续生产工况选型时优先考虑双腔结构的核心原因。做三维建模时特意校核了法兰接口的同轴度、罐体与底座的连接位置公差，保证导出的工程图能直接用于安装指导，各个视图的尺寸标注都对应实际加工的基准面，不会出现基准错位导致的加工误差。
