单级单吸悬臂式离心泵结构设计

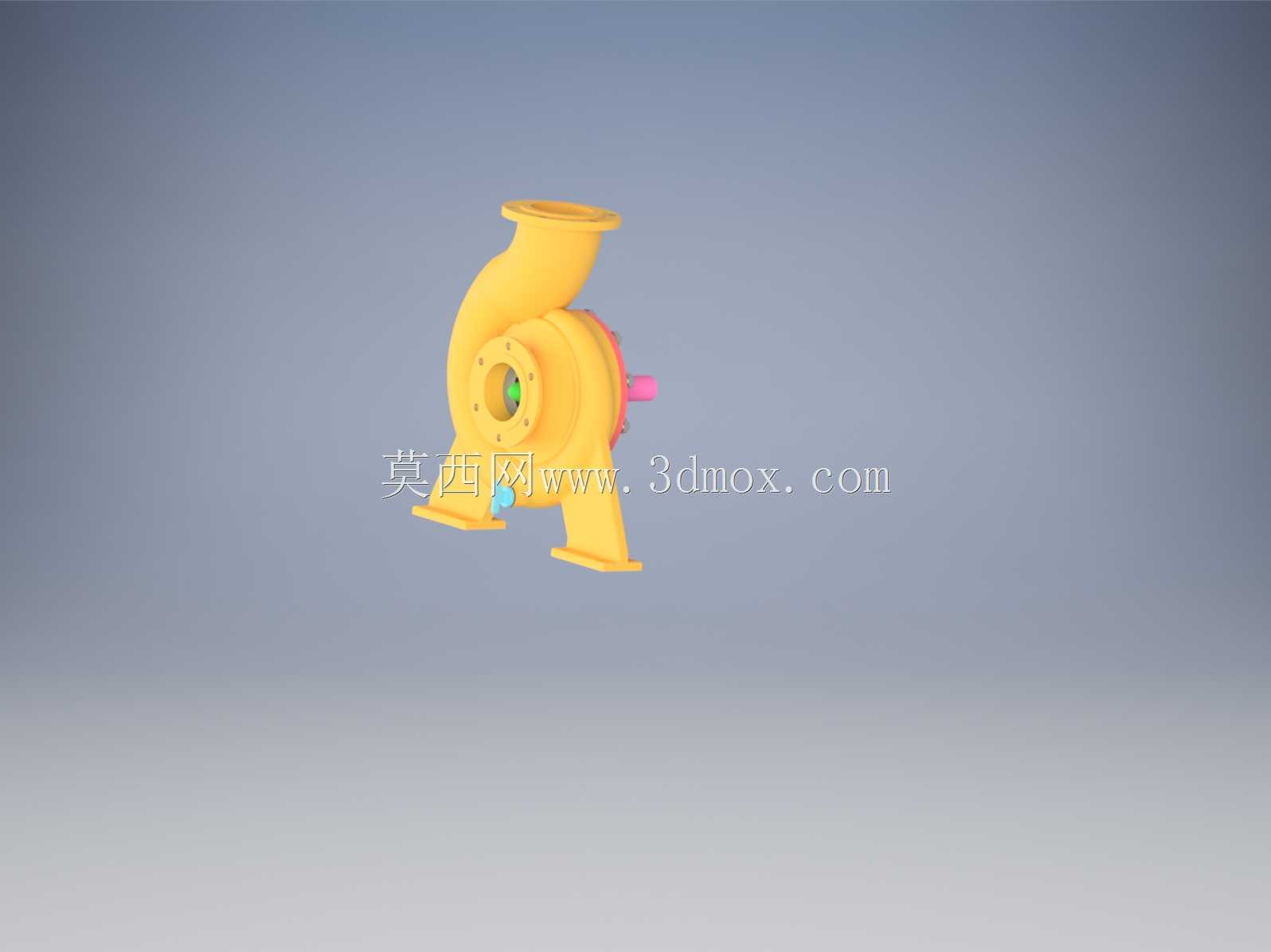

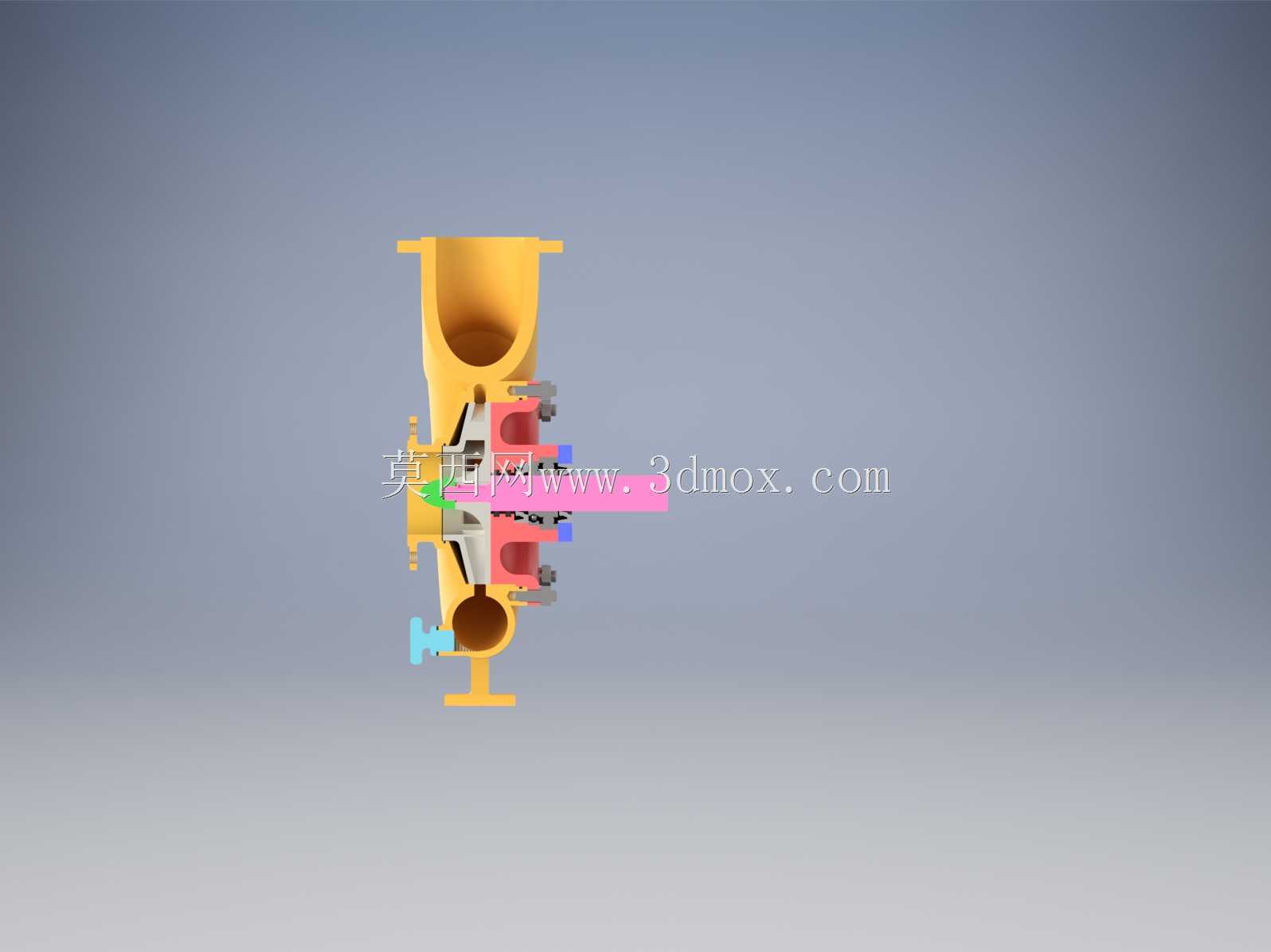

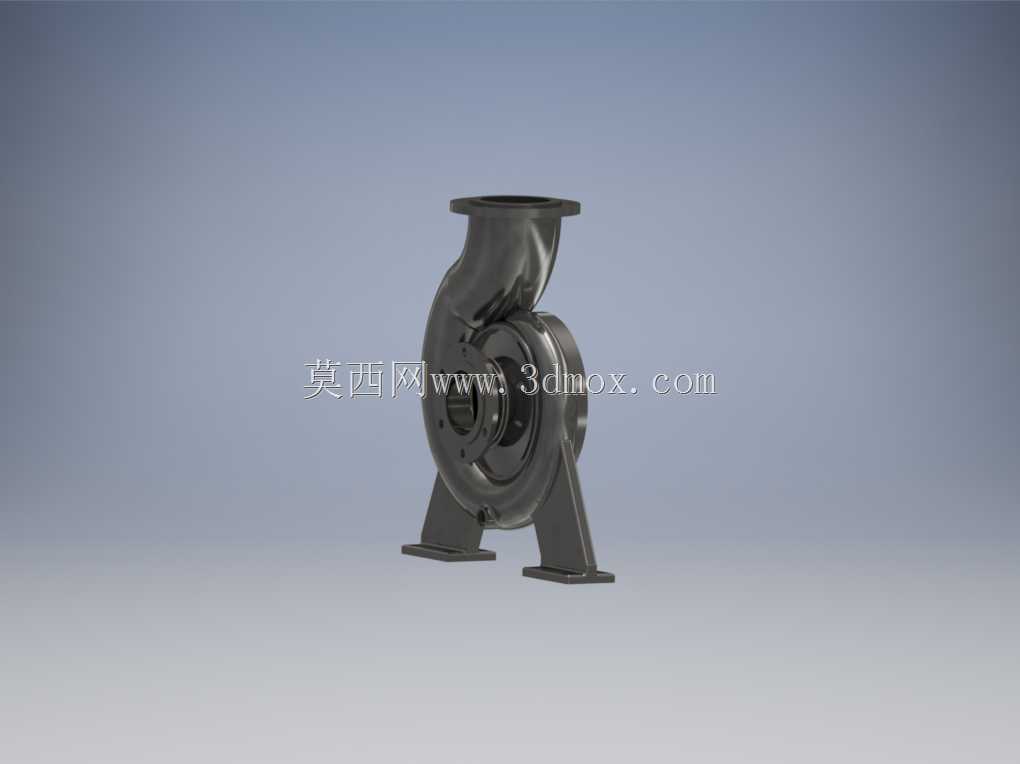

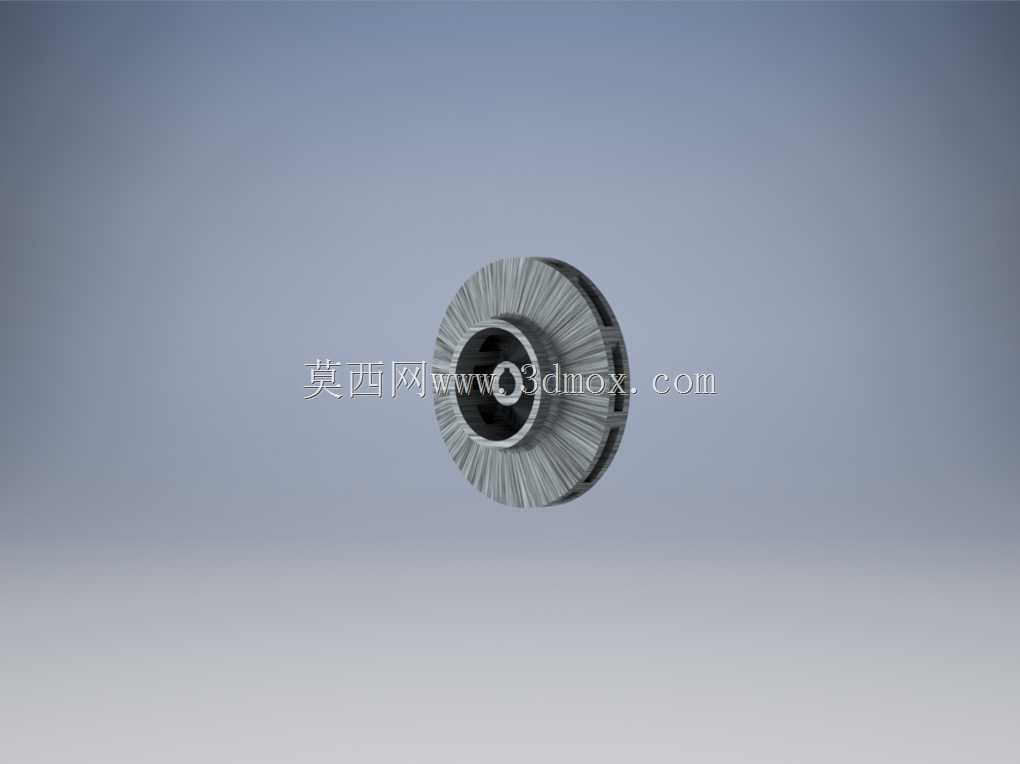

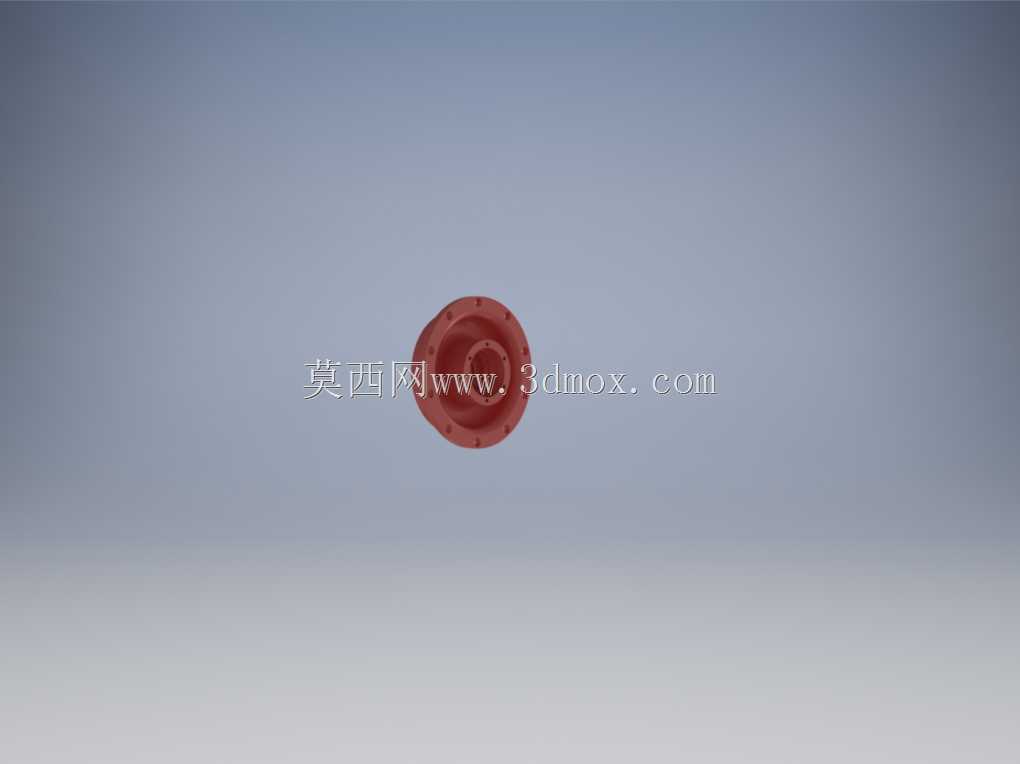

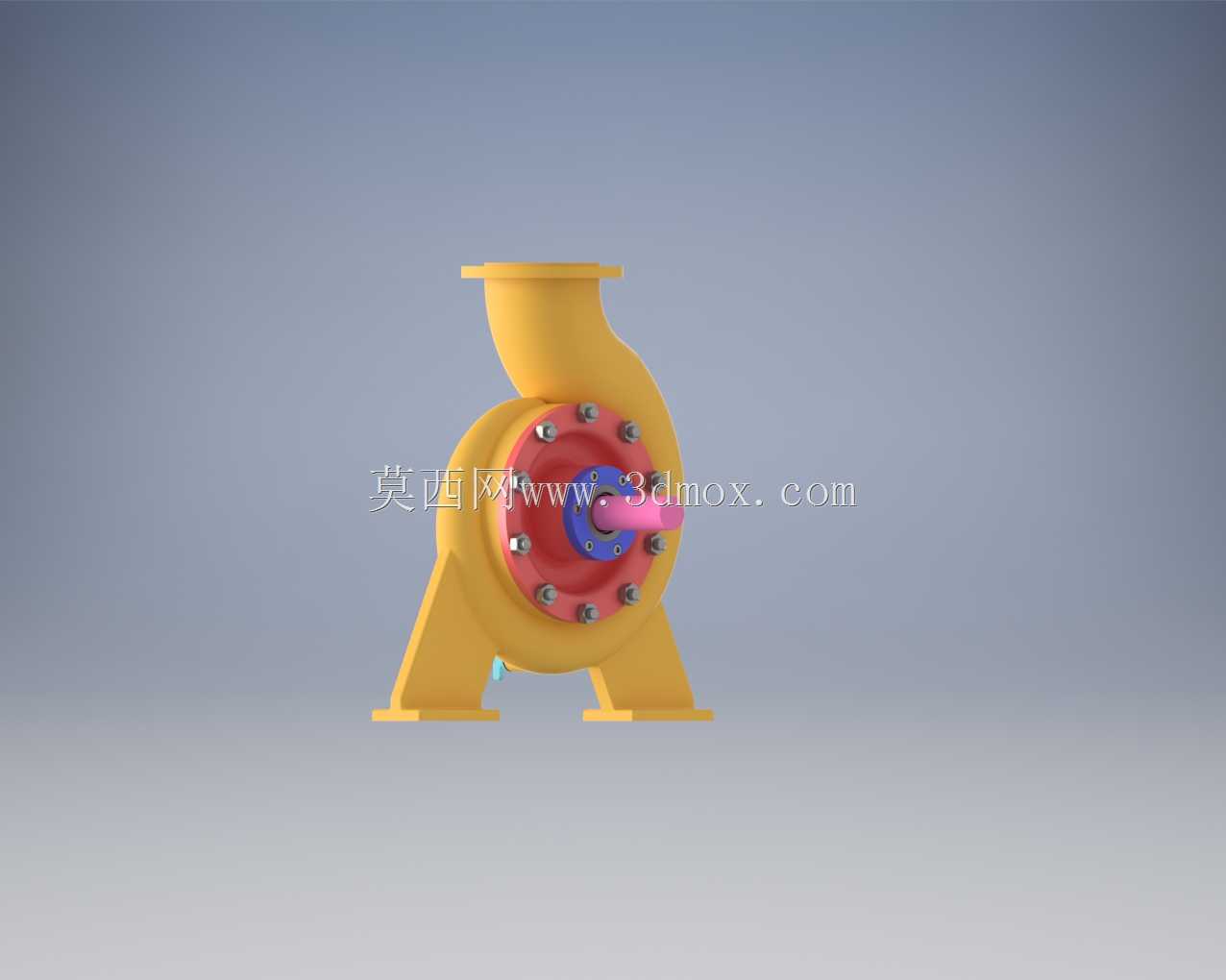

在化工流程、市政供水、暖通循环、农田排灌等场景中，这类悬臂式离心泵是应用覆盖面极广的流体输送设备，核心作用是通过叶轮高速旋转产生的离心力对管路内的液态介质做功，完成介质的增压输送，可适配清水、低浓度腐蚀性溶液、含少量固体颗粒的混合介质等多种工况，不同过流部件的材质搭配可对应不同介质的输送需求。从结构设计逻辑来看，这款泵采用后开门式悬臂结构，检修时无需拆卸进出水管路与电机连接，只需松开泵盖与泵体的连接螺栓即可抽出转子组件，大幅降低现场运维的拆装工作量。泵体采用螺旋形压水室结构，也就是行业内常说的蜗壳，流道断面沿叶轮旋转方向逐渐扩大，能够高效收集叶轮甩出的高速介质，将介质的动能平稳转化为压力能，同时降低流道内的水力损失，蜗壳末端的出口法兰采用标准径向尺寸设计，可直接对接同公称通径的工业管路，进出口法兰的螺栓孔位置度公差控制在0.2mm以内，避免现场安装出现法兰错位、密封垫压偏泄漏的问题。叶轮采用闭式结构设计，前后盖板与叶片一体成型，叶片为后弯式扭曲叶片，相比直叶片能够更好适配介质在流道内的流动轨迹，减少冲击损失与涡流产生，叶轮与泵轴之间通过平键传递扭矩，轴端设置叶轮锁紧螺母，螺母旋向与泵轴旋转方向相反，运行过程中可依靠介质反作用力实现自锁，避免高速运转时螺母松脱导致叶轮窜动。泵体底部的支撑脚采用一体化铸造结构，两个支撑脚的安装平面共面度公差不超过0.1mm，安装时可通过垫铁调整水平度，支撑脚的地脚螺栓孔预留足够的调整余量，适配不同公差等级的混凝土基础安装。泵轴与泵盖之间的密封腔预留了填料密封与机械密封两种安装空间，用户可根据现场介质的泄漏管控要求、运维成本预算灵活选择密封形式，密封腔外侧设置了可拆卸的密封压盖，更换密封件时无需拆解整个转子组件。从安装边界来看，这款泵的进出口采用水平轴向吸入、垂直向上排出的布置方式，这种管路接口布局能够减少进口管路的弯头数量，降低进口流道的阻力损失，避免泵运行时出现气蚀余量不足的问题；泵的整体重心落在两个支撑脚的中心连线范围内，满负荷运行时的振动烈度可控制在4.5mm/s以内，无需额外做加强型基础即可稳定运行。设计过程中对转子部件做了动平衡校验，叶轮、轴套等旋转件的不平衡量控制在G6.3级以内，避免高速运转时产生径向跳动导致机械密封过早失效、轴承温升过高的问题。轴承组件采用两端支撑的深沟球轴承搭配角接触球轴承的组合形式，分别承受径向载荷与残余轴向力，轴承箱预留了油脂加注通道，运维时可在不停机的状态下补充润滑脂，延长轴承的连续运行周期。
