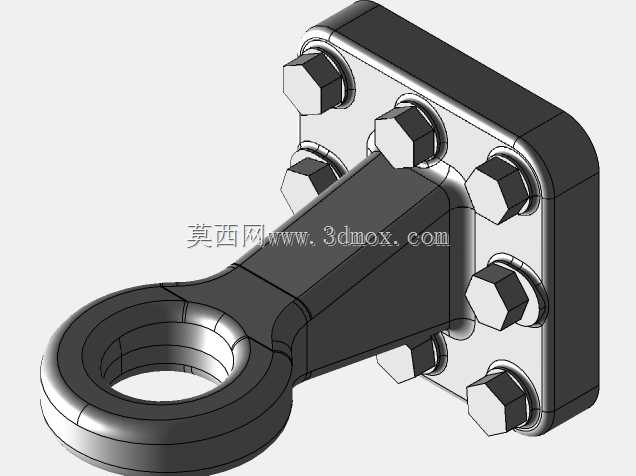

带法兰安装座的牵引吊环连接结构

这类带法兰安装座的吊环结构，常应用在需要实现牵拉、吊挂、铰接牵引的工业场景中，比如小型牵引设备的末端连接、工装夹具的起吊点位、轻型输送线的张紧端固定，或是模型制作场景下的等比例功能件复刻。从实际使用逻辑来看，该结构核心作用是通过法兰面与安装基体形成稳固的面接触固定，再通过端部的吊环实现与牵拉绳索、销轴、挂钩类部件的铰接连接，传递轴向的牵拉载荷，避免应力集中在单点连接位置。设计上采用了方形法兰底座搭配八组六角螺栓加垫片的紧固方案，方形法兰的四个直边更便于安装时的对位找正，相比圆形法兰在狭小安装空间内的调整容错率更高，八组螺栓沿法兰周向均匀排布，能让每个紧固件分担的载荷更均匀，避免单侧螺栓受载过大出现剪切失效，垫片的加入则能分散螺栓压紧时对法兰面的压应力，防止长期受载下法兰接触面出现压溃变形。吊环与法兰座之间采用了渐变过渡的锥形加强筋结构，从吊环根部向法兰底座方向逐渐加宽加厚，这种结构能有效降低吊环与底座连接位置的应力集中系数，在承受突发冲击牵拉载荷时，不会在直角衔接位置出现应力断裂。尺寸边界上，吊环的内孔直径为50mm，可适配对应直径的销轴或挂钩穿过，安装面到吊环端面的轴向距离为145mm，这个长度预留了足够的操作空间，方便现场作业时挂接吊具或连接件，不会因为空间局促导致挂接困难。法兰面的螺栓孔位采用对称排布设计，安装时无需刻意区分方向，只要对齐基体上的对应螺纹孔即可完成装配，降低现场安装的操作难度。吊环的环形截面做了圆弧过渡处理，没有尖锐棱角，既能减少与挂接部件接触时的磨损，也能避免应力集中在环体的棱角位置。整个结构的受力路径清晰，牵拉载荷从吊环传入后，通过锥形加强筋均匀分散到整个法兰底座上，再通过八组螺栓均匀传递到安装基体，整个传力过程没有突变的截面，能保证长期受载下的结构稳定性，不管是用于实际工业场景的轻型牵拉作业，还是等比例模型的功能还原，都能匹配对应的使用需求。
