JG推入式15内螺纹快插管路接头

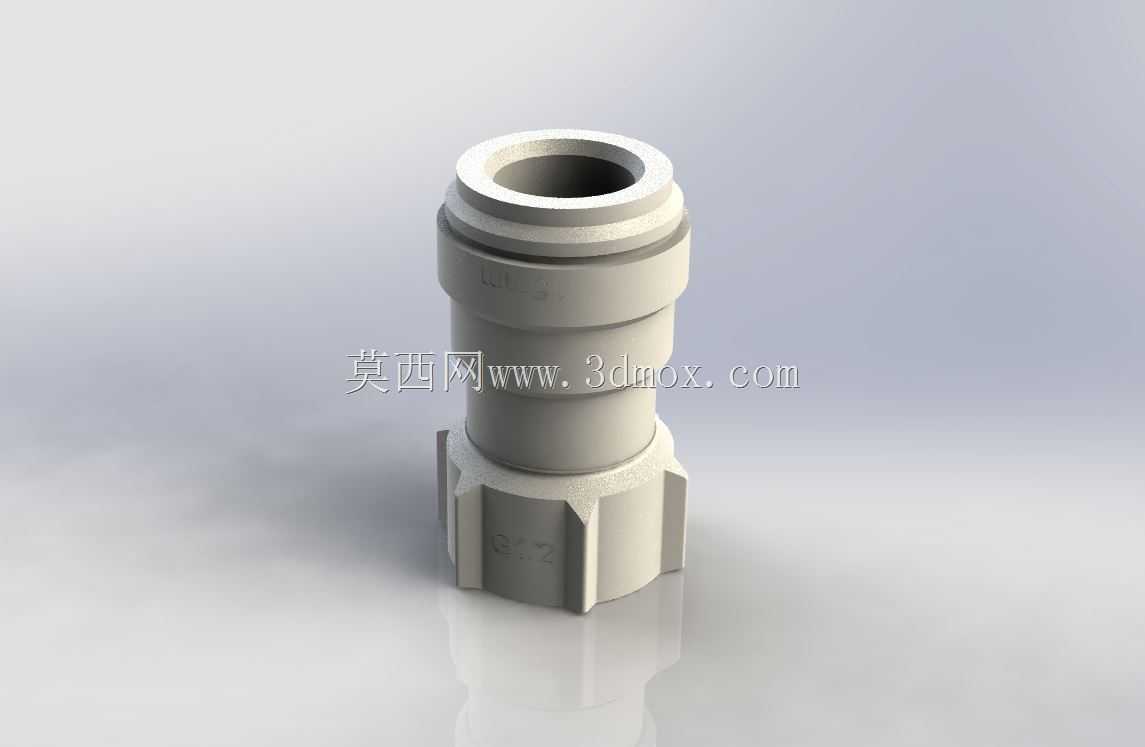

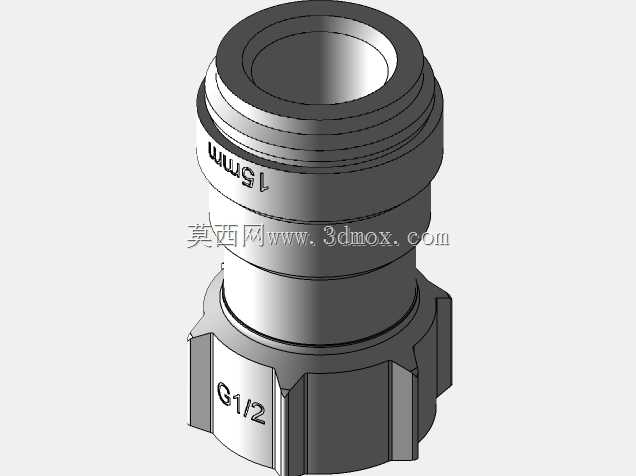

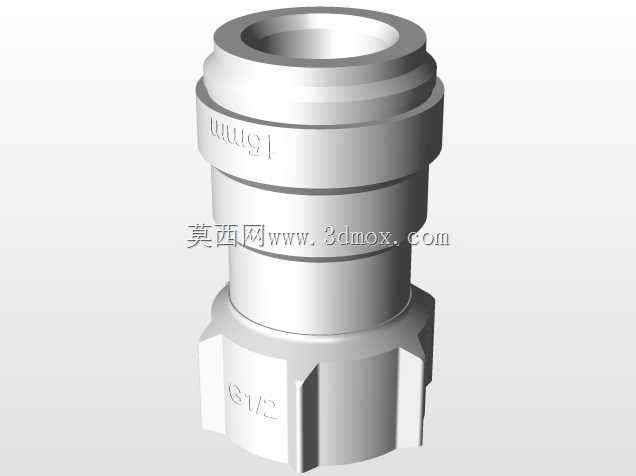

这类推入式内螺纹接头主要应用在民用净水设备、小型气动回路、实验室流体输送管路的快速接驳场景，日常做设备装配、管路改造时经常会用到，相比传统螺纹缠生料带的连接方式，它的安装效率能提升数倍，后期维护拆换也不需要额外工具，徒手就能完成操作。从结构设计来看，接头一端采用内螺纹接口，适配对应规格的外螺纹管路端，螺纹段的深度经过匹配校核，拧紧后能保证足够的啮合长度，不会出现螺纹咬合不足导致的滑脱、渗漏问题；另一端是推入式快插结构，内部集成了弹性卡爪、橡胶密封环与定位止挡，当对应外径的硬管或软管插到底部时，卡爪会自动卡紧管材外壁，密封环紧密贴合管材外圆形成静密封，不需要额外做密封处理就能承受常规工况下的流体压力。外形上接头整体采用轴对称结构，中部做了等直径的圆柱段，方便安装时用扳手夹持受力，靠近快插端的位置设计了环形的拆卸压环，需要拆换管路时，只需要将压环向接头本体方向按压，就能松开内部卡爪，直接拔出管材即可，不会损伤管材外壁，可重复多次拆装使用。安装边界方面，内螺纹端的对边尺寸符合常规紧固件的配套标准，普通活动扳手、开口扳手都能适配，不需要定制特殊工具；快插端的外径预留了足够的操作空间，插接时不需要过大的操作半径，在排布密集的管路集群里也能顺利完成安装，接头整体的轴向长度经过优化，不会过多占用管路排布空间，在紧凑型设备的内部管路布局中也能适配。设计时还考虑了不同流体的兼容性，密封件的材质选型覆盖了常规净水、低压空气、弱腐蚀性流体的使用需求，结构上没有多余的死角，流体通过时的流阻损失很小，不会在接头内部形成积液残留，符合饮用水输送、洁净气动回路的卫生要求。做三维建模的时候，这类零件要重点关注内部卡爪的活动行程、密封环的压缩量、螺纹的配合公差，还有快插端的插入深度标识位置，保证模型装配到管路系统里时，各部件的干涉检查能完全符合实际装配状态，导出的工程图也能直接用于加工参考。
