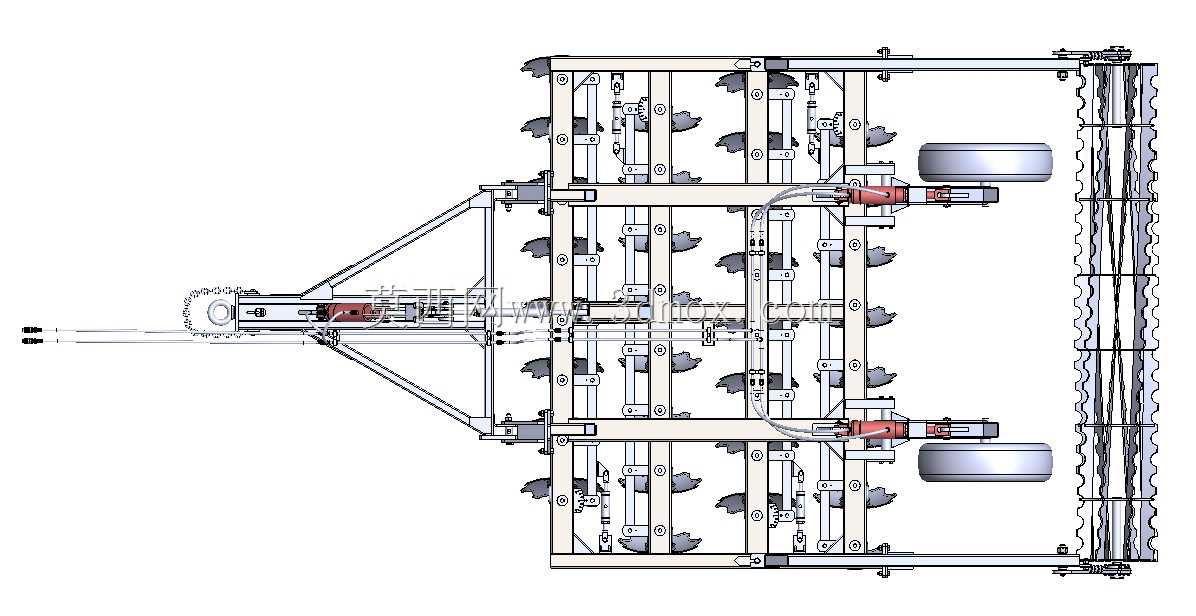

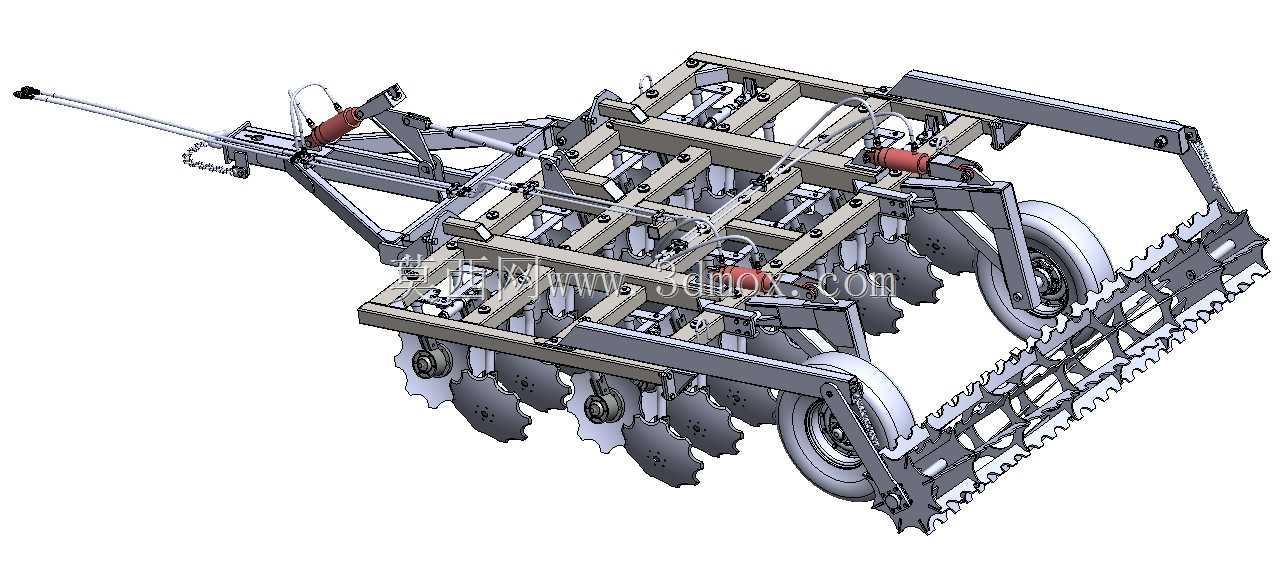

半挂式农用圆盘耙耕作设备结构设计

这款半挂式圆盘耙主要适配大马力拖拉机牵引作业，面向东北、西北等大田种植区域的播前整地、收后浅耕灭茬场景，可在黏重土、沙壤土、黑土等多种土壤类型下稳定作业，也能处理秸秆还田后的地块表层整理，破除板结层的同时将作物残茬切碎混入表层土壤，减少后续播种环节的秸秆拥堵问题。从结构设计逻辑来看，整体采用框架式主梁布局，牵引架设置可调节挂接结构，能匹配不同型号拖拉机的牵引销高度，避免作业时机架出现前倾或后翘的偏载问题，主梁采用矩形型钢焊接成型，排布多组独立耙片安装座，每个耙片通过轴承座独立固定在机架横梁上，作业时单组耙片遇到石块、硬土块可通过自身的浮动间隙避让，减少耙片崩裂、机架变形的概率。耙组采用前后交错对置的排布方式，前组耙片向外翻土，后组耙片向内翻土，作业后地表无明显沟垄，平整度满足小麦、玉米等大田作物的播前地表要求，机架尾部设置齿状整平部件，在耙片完成碎土后将表层土块进一步刮平，同时拖平耙片带出的深层土块，减少地表大粒径土块占比。设备配置三组行走轮，运输状态下通过液压油缸将机架整体抬升，耙片完全离开地面，可满足乡村道路、田间土路的转场运输要求，作业状态下行走轮可根据设定耕深调整高度，控制耙片入土深度在10到25厘米区间内，适配不同农艺要求的整地深度。液压管路采用集中排布的方式，所有油缸的油管通过管卡固定在机架内侧，避免作业时秸秆、杂草缠绕管路造成磨损泄漏，牵引架处设置液压快插接头，可快速与拖拉机液压输出端连接，减少挂接准备时间。从安装边界来看，设备作业宽度适配12到18米幅宽的播种机组作业节奏，牵引点到机架尾部的长度控制在合理范围，小角度转弯时不会出现轮胎碾压耙组的问题，各耙片之间的横向、纵向间隙经过反复校核，作业时不会出现夹草、壅土现象，即使在亩秸秆还田量较大的玉米地块，也能保持连续作业不堵塞。
