液压3/8规格外螺纹快接接头结构设计

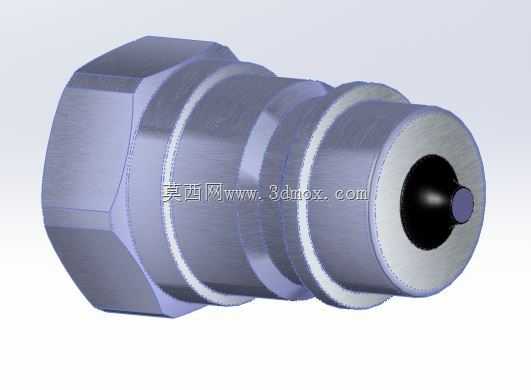

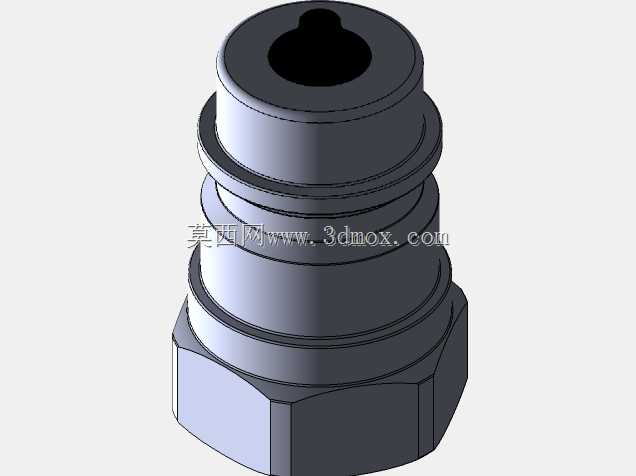

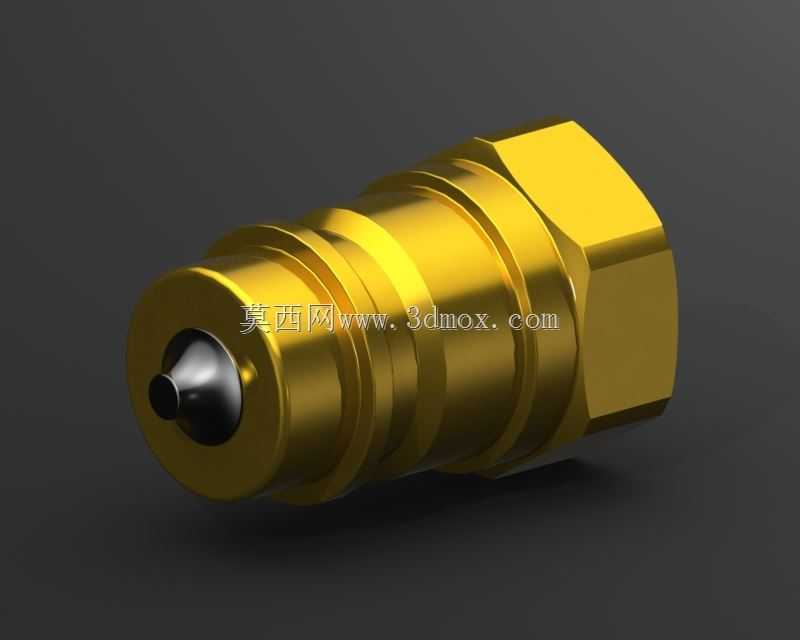

在液压系统的管路布设场景中，这类外螺纹快速接头的应用覆盖了从移动式液压工装到固定式液压站的各类管路对接需求，尤其是需要频繁拆装油路的工位，比如工程机械的属具快换、液压试验台的油路切换、小型液压设备的模块化组装环节，都需要这类接头实现无工具快速通断油路，避免传统螺纹接头拆装时的油液泄漏与工时浪费。从结构设计逻辑来看，这款3/8规格的外螺纹快接公头，整体采用阶梯轴式的外形布局，左端的六角结构是专门预留的扳手夹持位，尺寸匹配标准开口扳手的夹持边界，安装时可以通过扳手施加足够的预紧力矩，保证外螺纹端与对应油路接口的密封可靠性，不会因为液压系统的脉冲压力出现松脱泄漏。接头中段的多道环形槽结构，一方面是和快接母头内部的钢珠锁紧结构配合，实现插入后的自动卡紧锁止，另一方面槽体的圆角过渡设计可以分散油路通断时的压力冲击，避免应力集中在槽底位置导致的结构疲劳。接头最右端的密封端面做了精磨处理，和母头对接时可以通过内置的单向阀结构实现油路接通时的密封，断开时自动封闭油路，最大限度减少拆装过程中的油液损耗，同时避免外界杂质进入液压管路造成元件磨损。设计过程中需要严格控制各段的同轴度公差，尤其是外螺纹轴线与接头插接段轴线的同轴度，要控制在0.05mm以内，否则对接时会出现卡滞，甚至损坏母头内部的密封件。安装边界上，这类3/8规格的接头外螺纹匹配标准3/8英寸液压管螺纹，六角对边尺寸符合通用液压接头的标准尺寸，预留的扳手操作空间只需要比六角对边大10mm以上即可完成安装，不需要额外的大空间操作位，适合在管路排布密集的液压阀组周边使用。接头的外表面做了防锈处理，能够适应车间内的油污、潮湿环境，长期使用不会出现锈蚀导致的拆装卡滞问题，内部的流道做了平滑过渡设计，减少液压油流经时的压力损失，降低系统的能耗。在实际选型时，这类接头的额定工作压力匹配常规中低压液压系统的使用需求，能够承受常规的液压系统压力波动，单向阀的开启压力设计在较低区间，不会因为阀件的阻力造成油路的背压过高，影响液压执行元件的动作精度。
