3/8内螺纹连接手动液压切断球阀结构

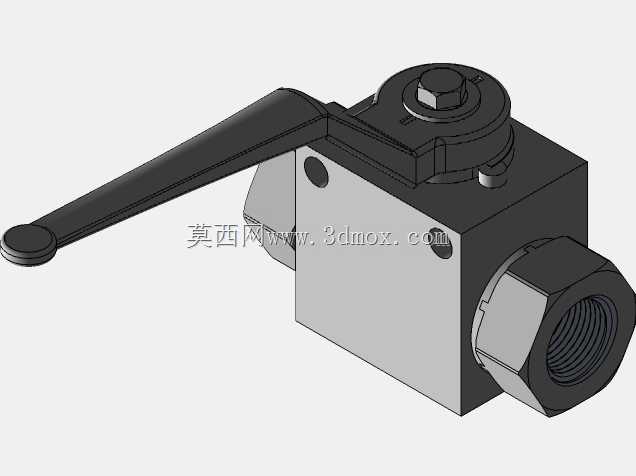

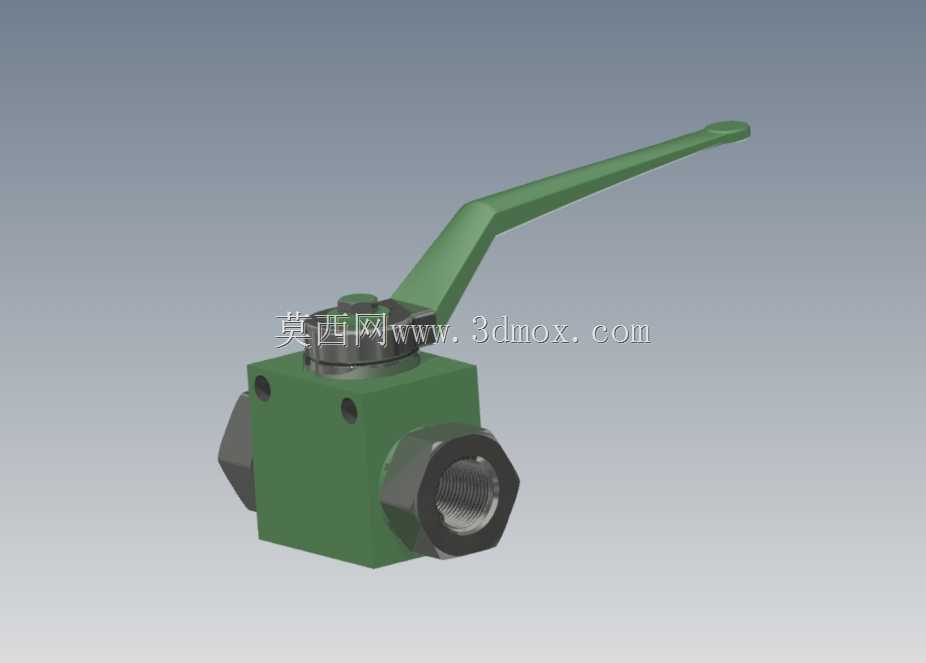

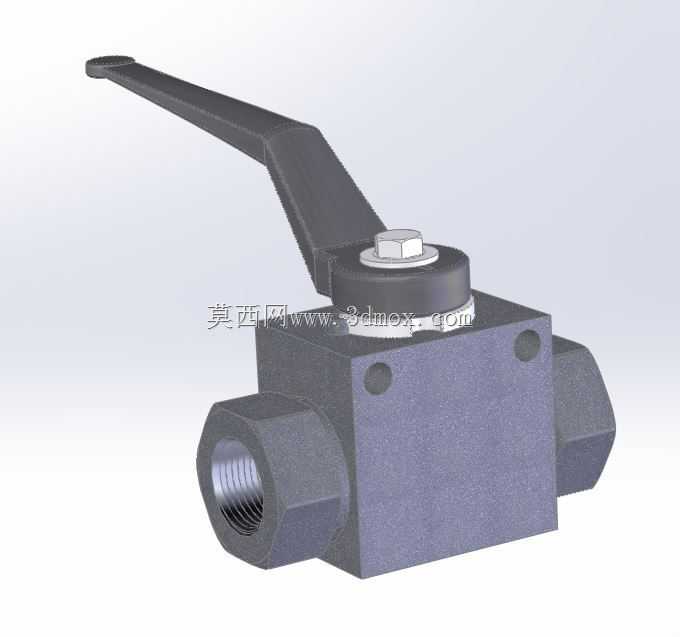

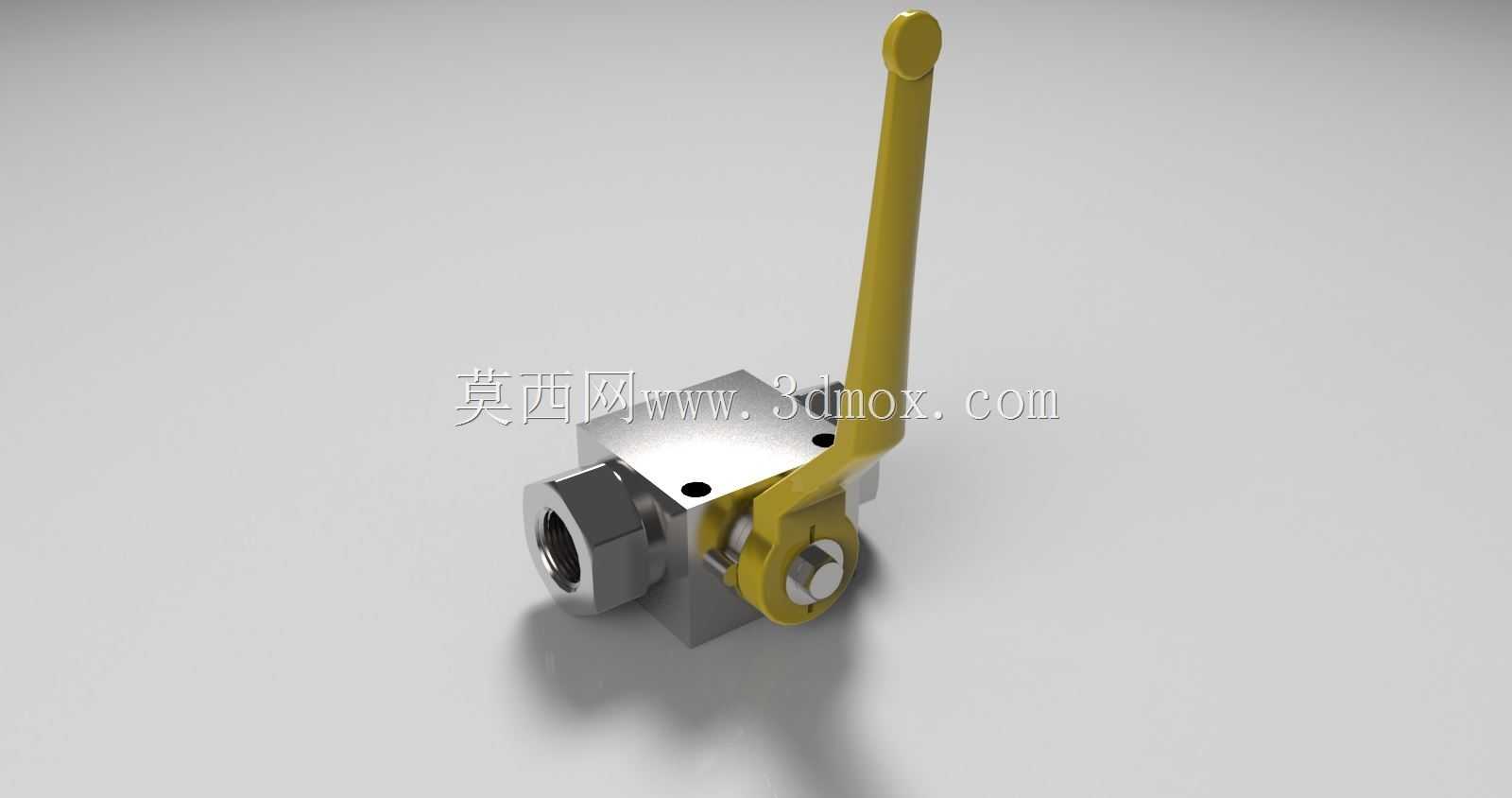

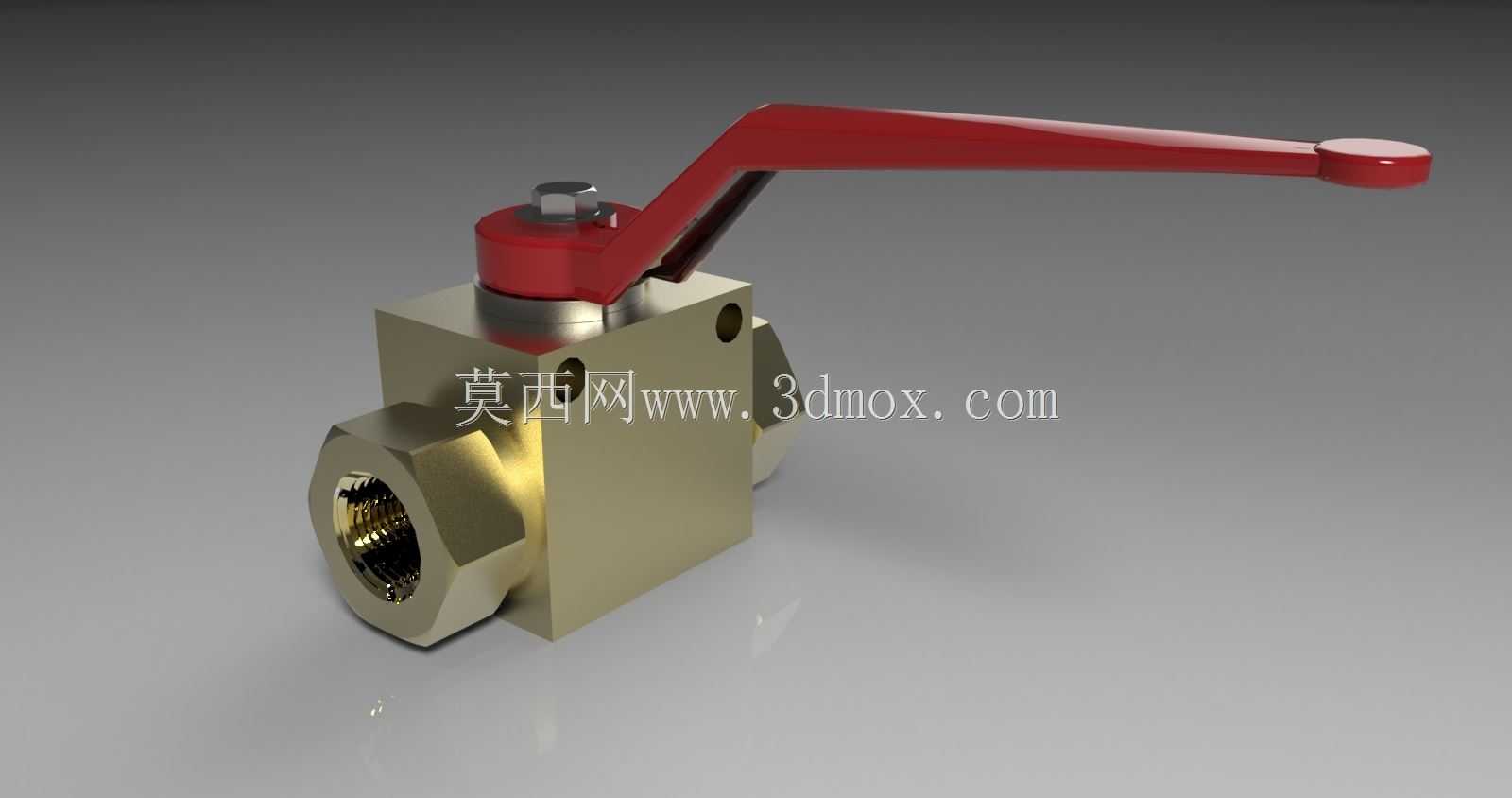

在中小型液压站、工程机械液压支路、机床液压润滑系统的油路设计中，这类3/8通径的手动液压切断阀是十分常见的油路控制元件，主要作用是在设备维护、支路检修、局部油路调试时，手动切断对应支路的压力油通路，避免高压油泄漏引发安全隐患，也可在多支路液压系统中实现单路油路的通断切换，不需要调整液压泵的整体输出压力。从结构设计来看，这款阀采用方体锻造阀体，两端为3/8规格内螺纹连接口，可直接与同规格液压油管、管接头对接，不需要额外加装过渡连接板，安装时的边界尺寸紧凑，阀体本身的六方结构可以用普通开口扳手夹持固定，在空间局促的阀组安装区域也能顺利完成装配。阀杆顶部采用加长杠杆式手柄设计，操作时的力臂更长，在系统带压状态下也能轻松完成扳动切换，手柄的扳动角度为90度，对应全开、全关两个工位，阀杆与阀体之间采用复合密封结构，搭配顶部的压紧螺母可调整密封预紧力，长期使用出现轻微渗漏时不需要拆解整个阀体，只需适当拧紧压紧螺母即可补偿密封磨损量。阀体上的两个定位销孔用于限定手柄的转动极限位置，避免操作时扳动超程损坏内部密封件，内部的球形阀芯采用硬密封配合，可承受常规液压系统的工作压力，通油孔的通径与接口通径完全匹配，不会出现通流截面突变导致的局部压力损失，在额定流量下的油路压损控制在合理范围内。建模过程中需要重点关注内螺纹的收尾尺寸、手柄转动的空间避让范围，阀体与接头连接的螺纹深度要符合液压管接头的装配标准，避免出现螺纹拧入深度不足导致的受压脱开风险，同时要预留出手柄扳动时的操作空间，不能与周边的阀件、管路发生干涉。这类阀通常安装在液压系统的压力油支路、回油支路或者蓄能器的前端，在需要切断蓄能器保压回路时，扳动手柄即可封闭蓄能器与主油路的连接，方便对蓄能器进行泄压、更换等维护操作，相比电磁阀类的电控切断元件，手动结构不需要布设控制线路，可靠性更高，在无电控需求的简易液压回路中应用十分广泛，也可作为应急切断阀使用，在电控系统失效时手动切断压力油路，防止故障扩大。
