农业植保涡轮喷雾作业控制箱体

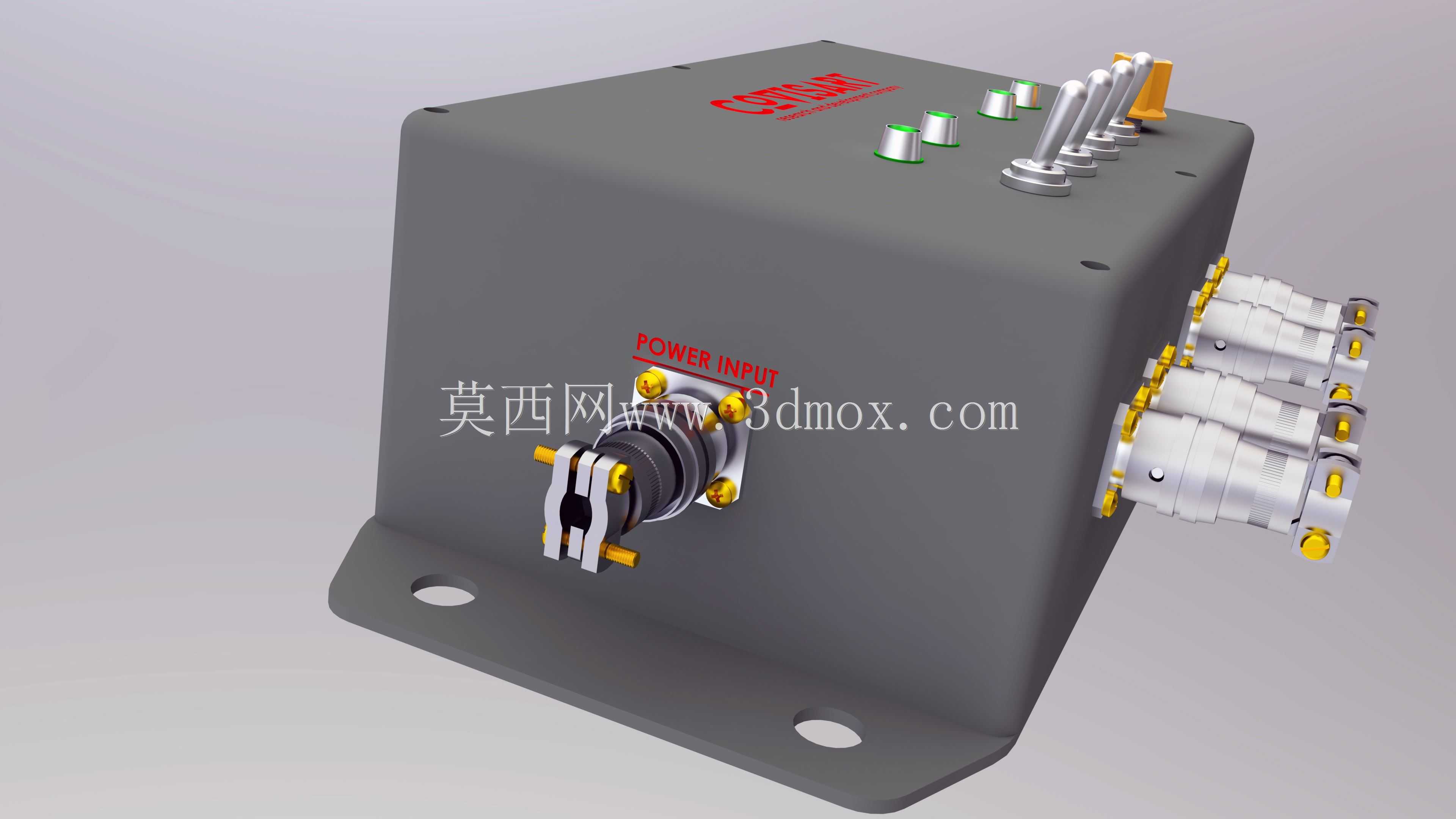

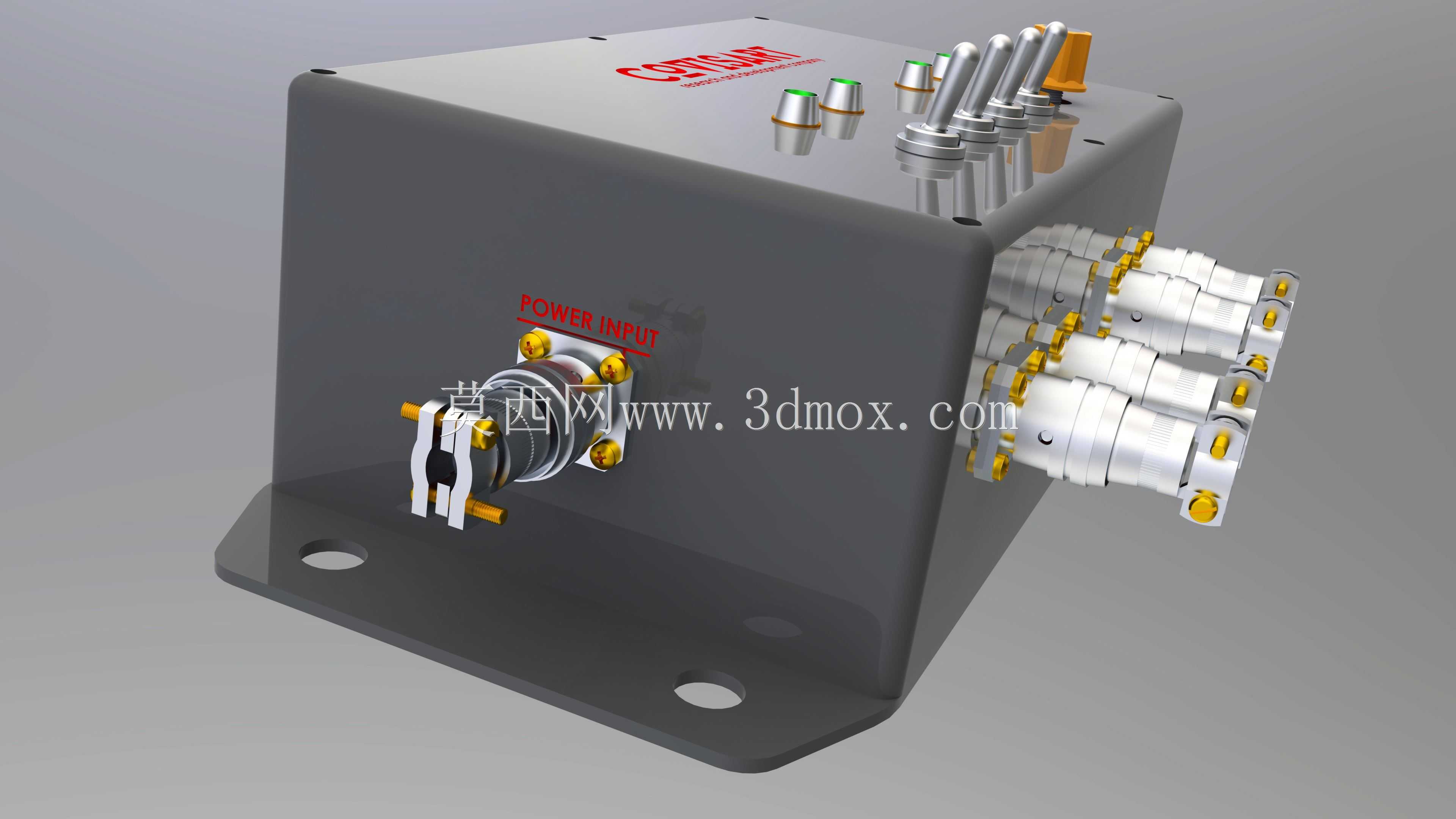

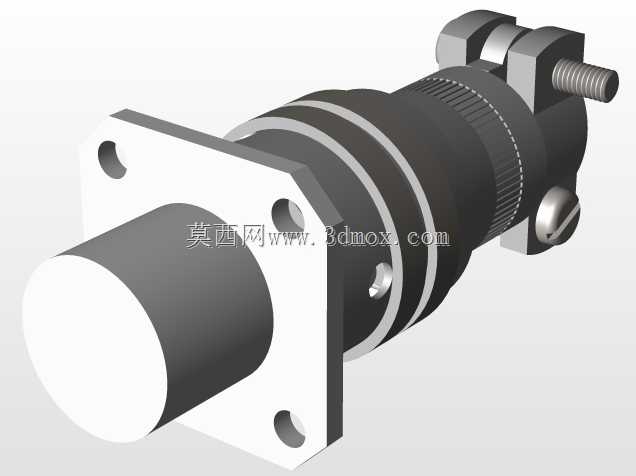

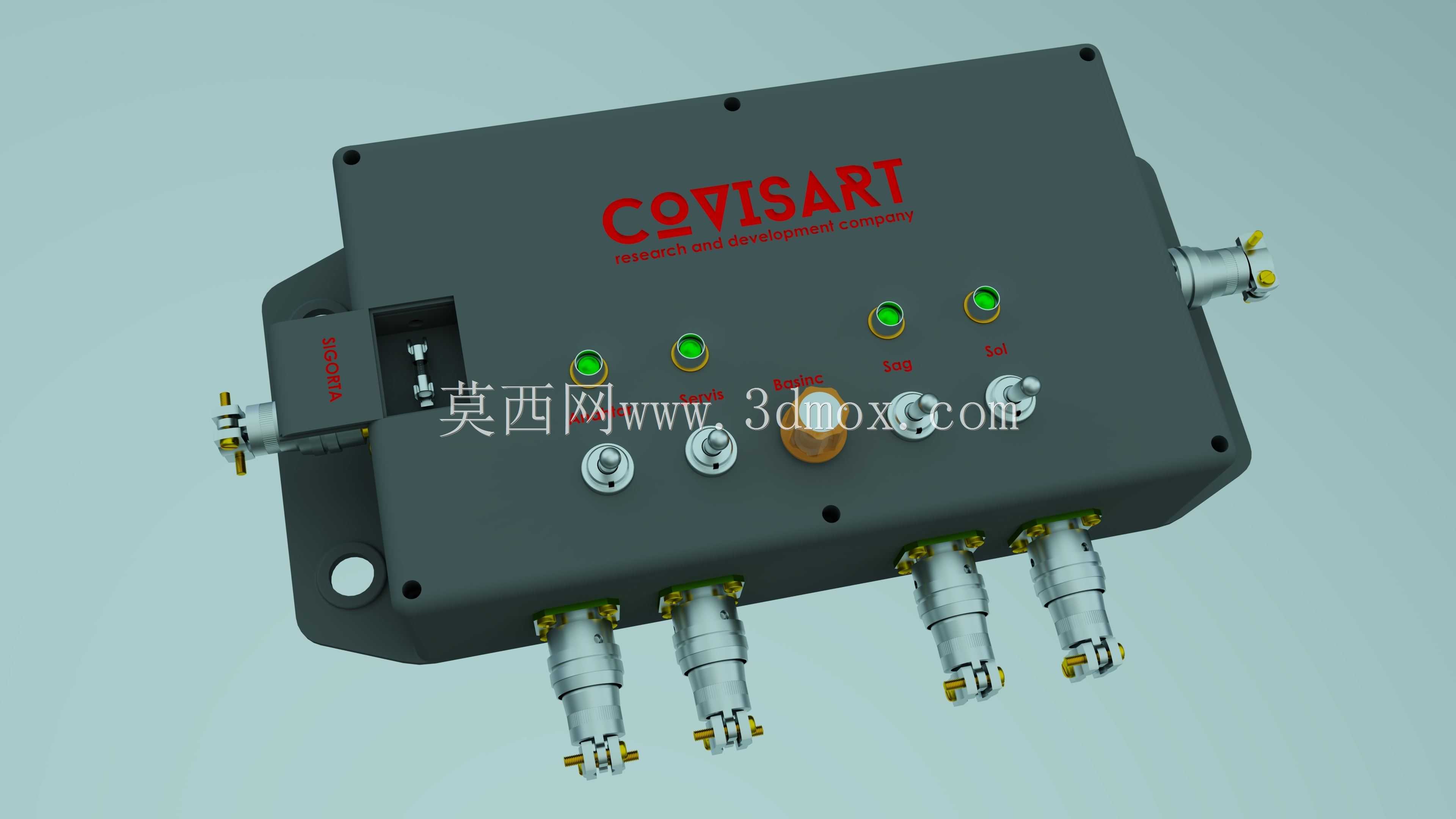

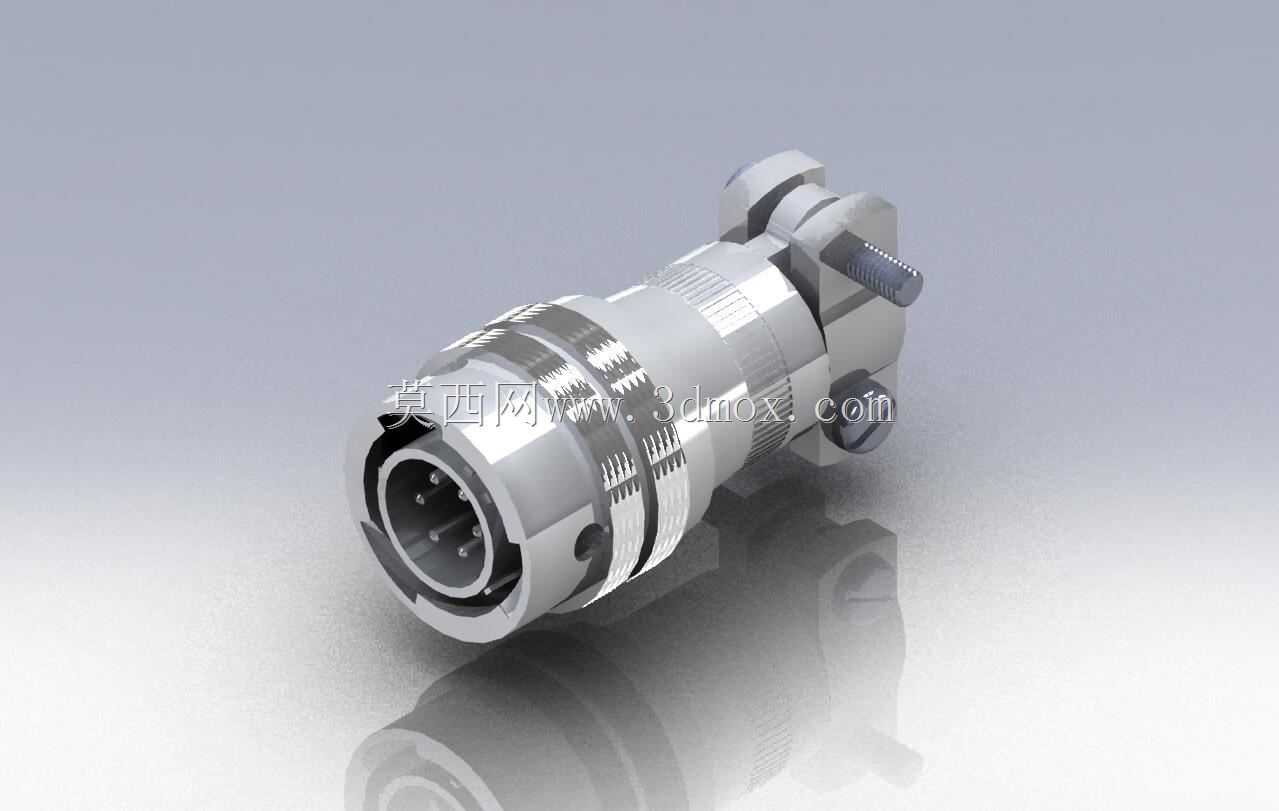

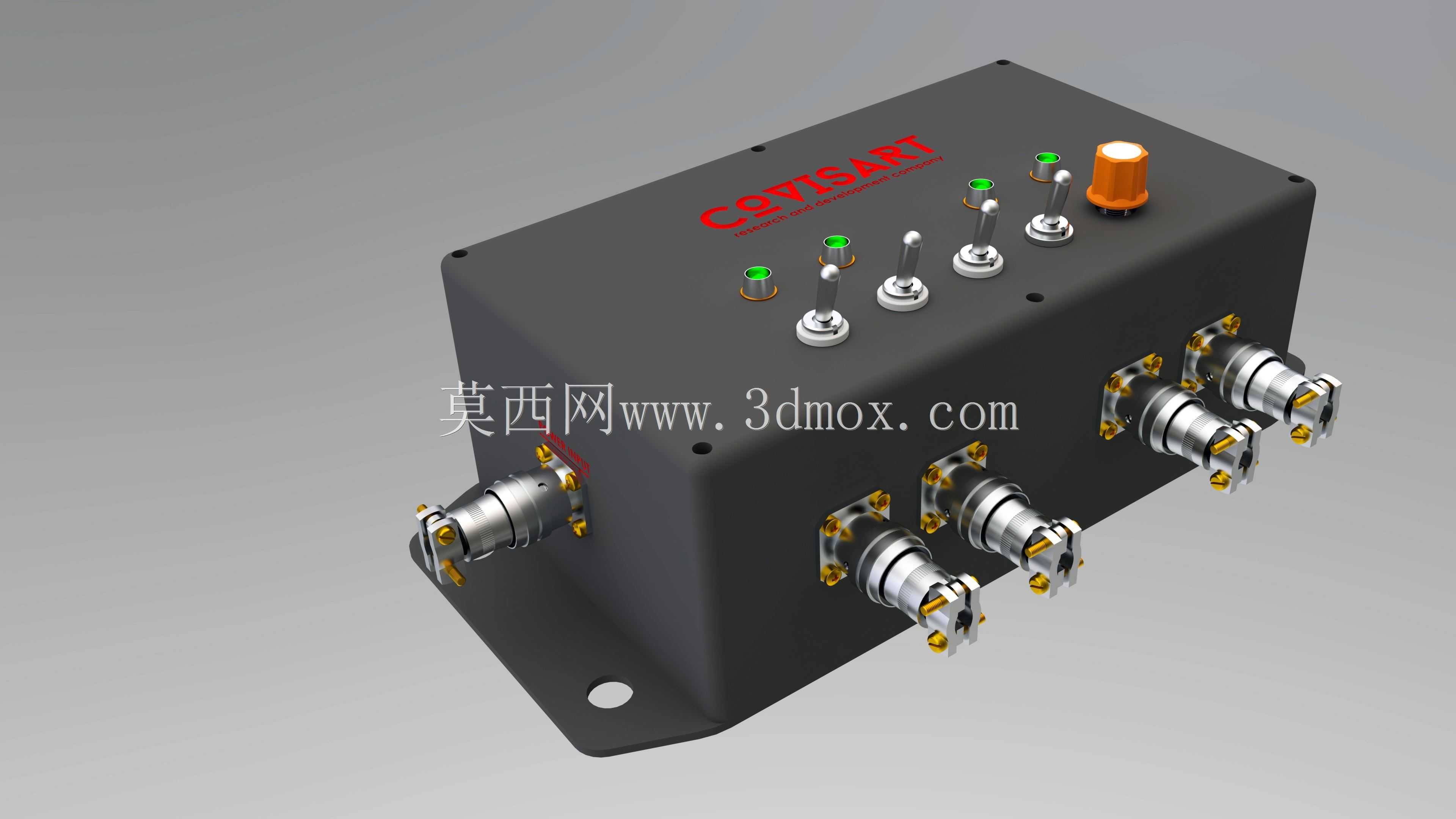

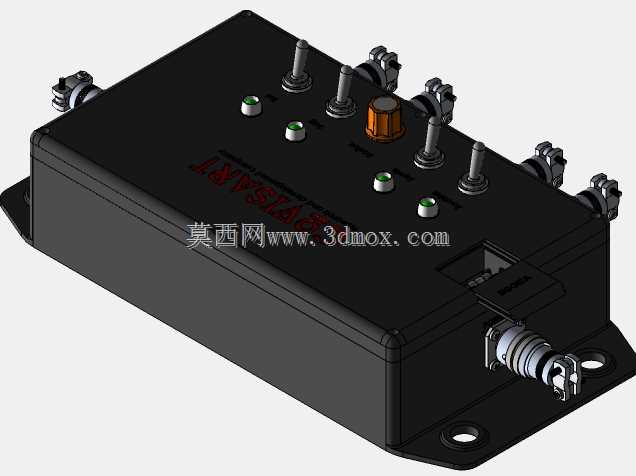

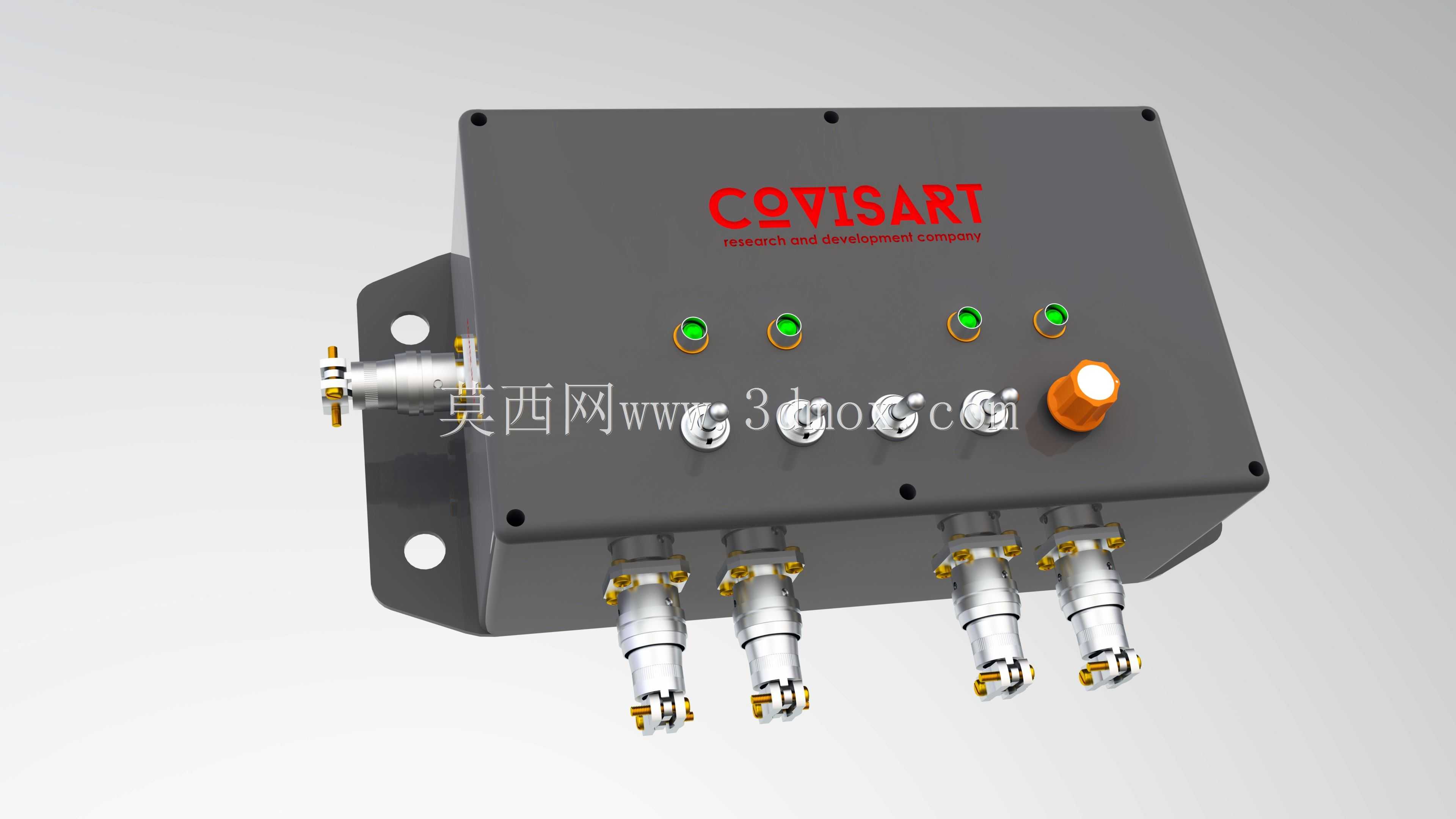

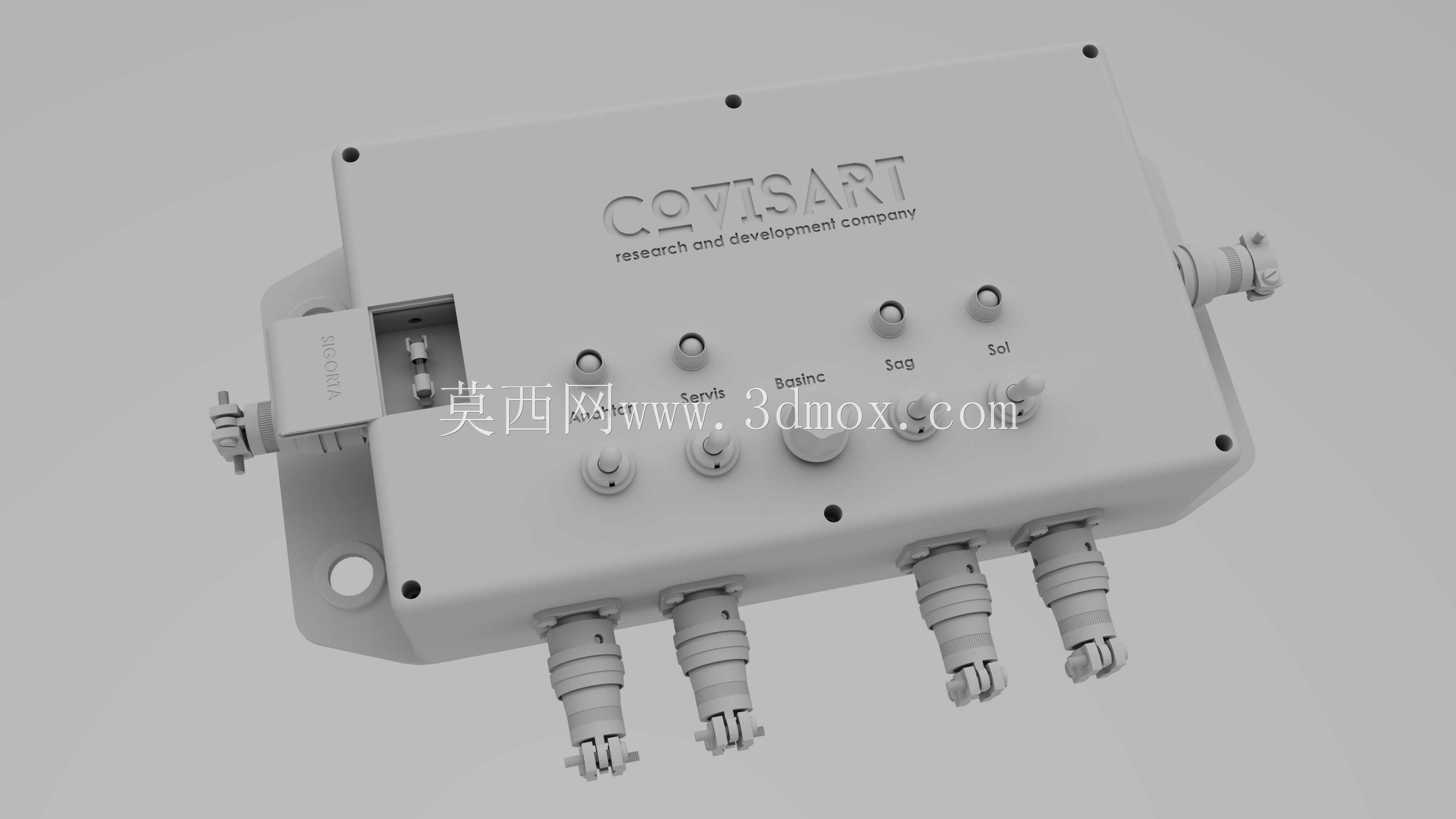

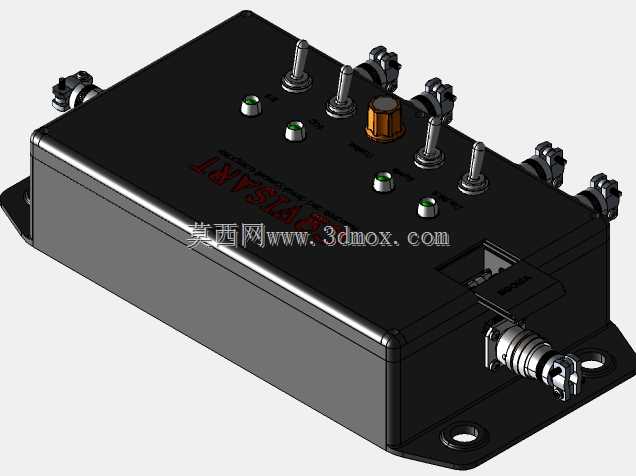

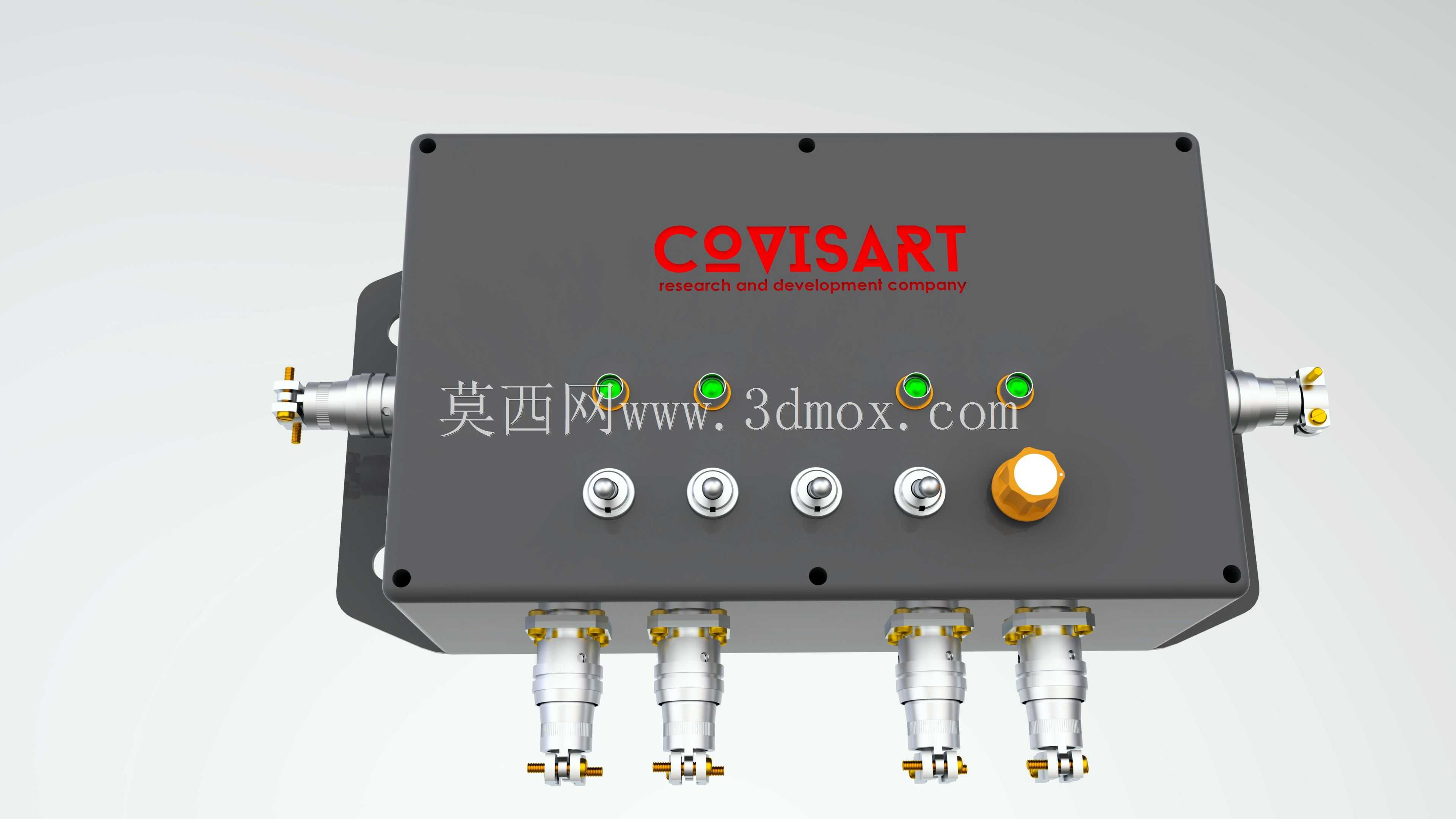

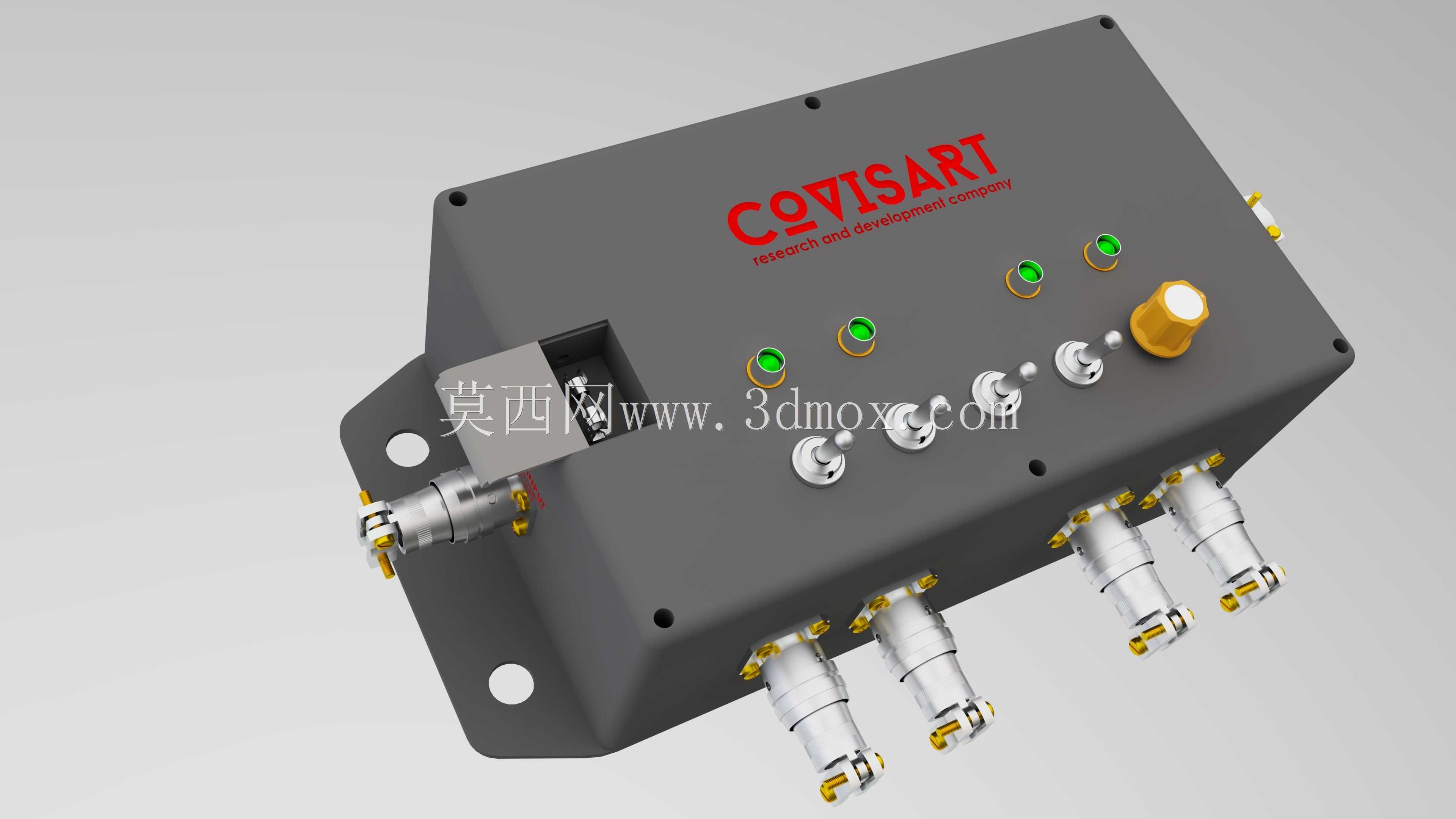

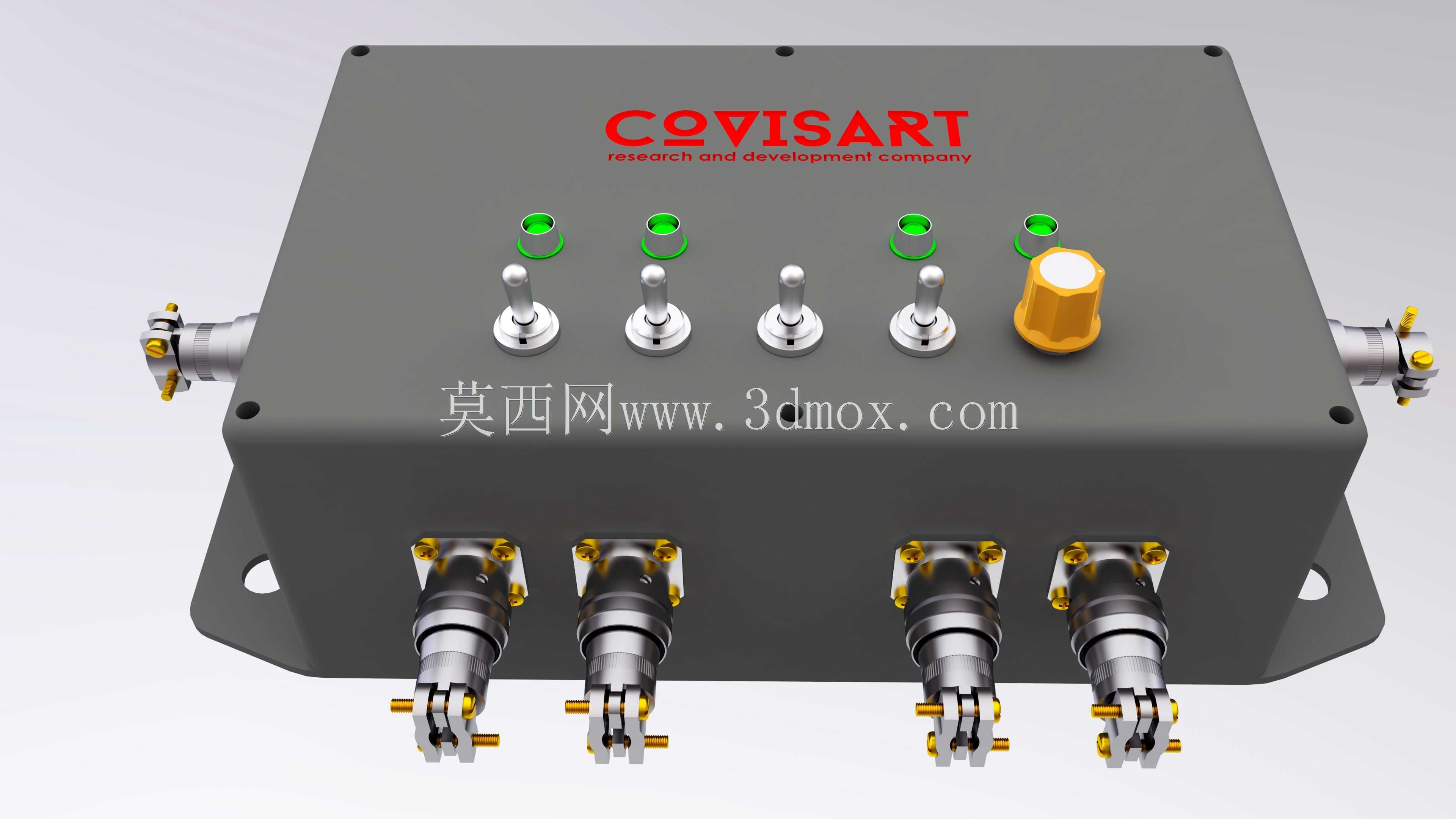

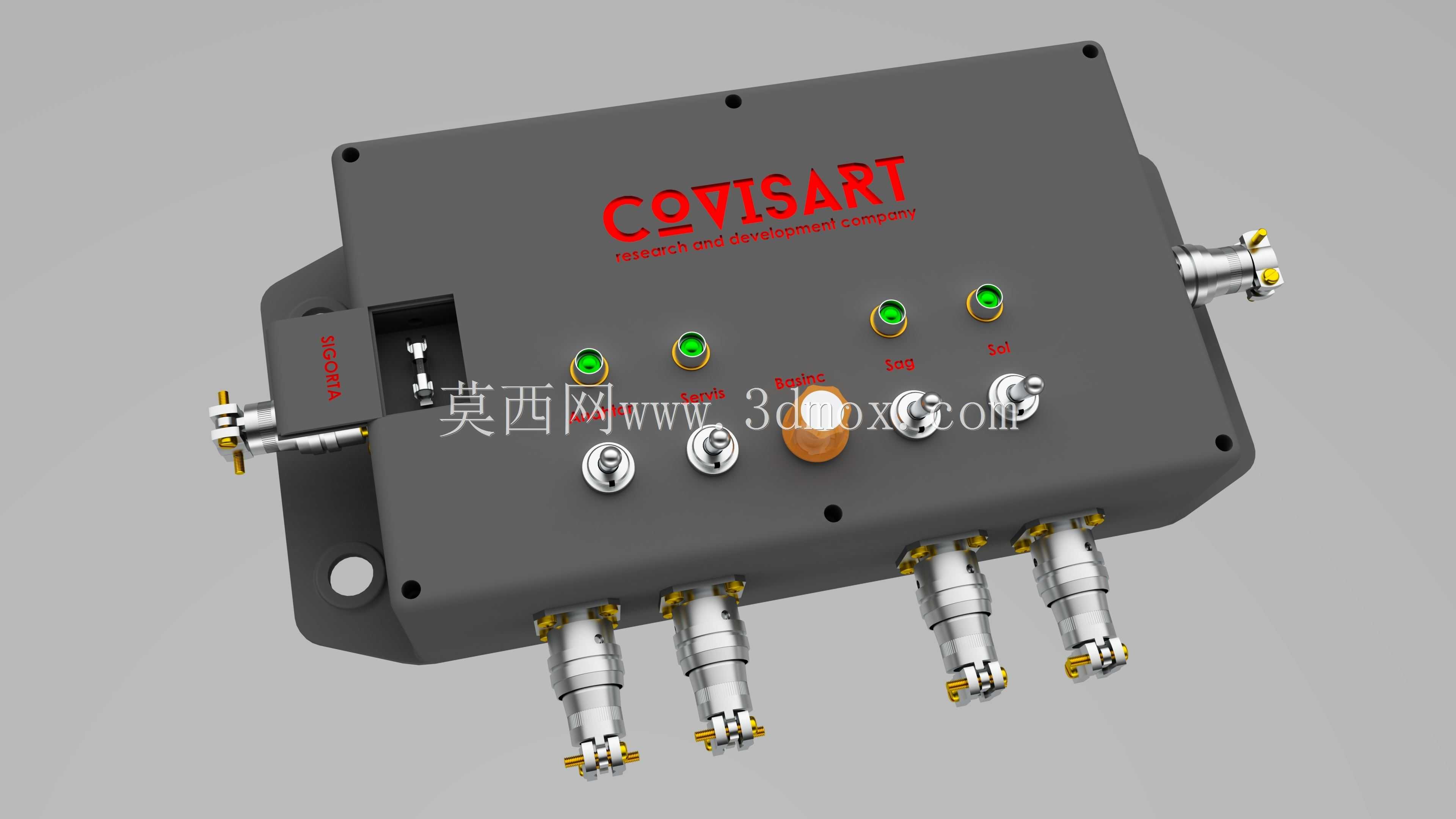

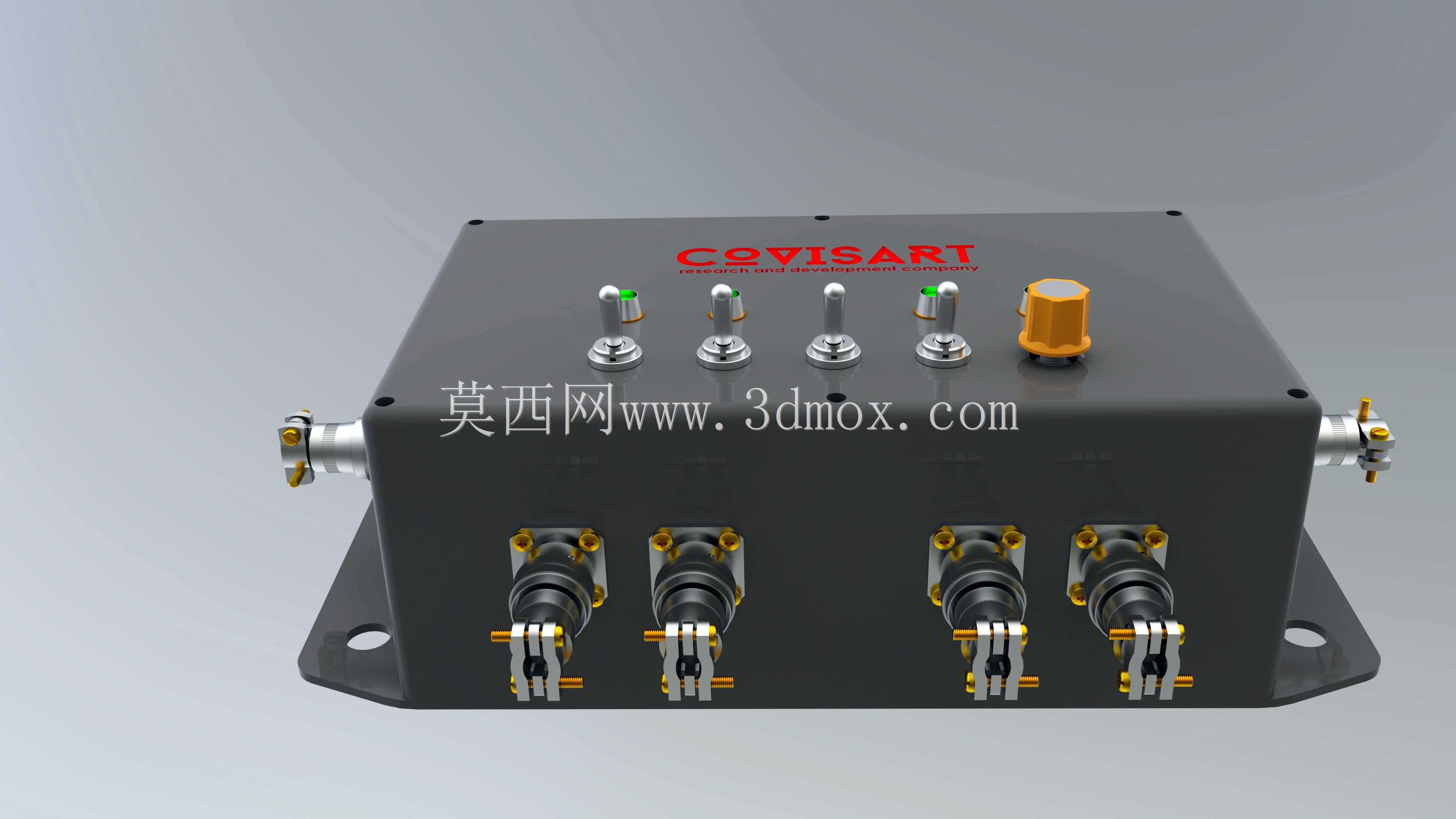

这款控制箱体主要面向大田植保、果园施药等场景的涡轮喷雾作业设备配套使用，核心作用是承载喷雾系统的控制PCB板，集成所有操作交互与线路接驳功能，让整套喷雾设备的启停、参数调节、状态反馈都能通过面板完成操作，无需拆解箱体触碰内部电路。设计初期是围绕自研的喷雾控制PCB尺寸做结构适配，先确定内部PCB的安装螺柱位置，预留出板载元件的高度空间，避免盒盖安装后挤压元件造成短路，再根据作业时的接线需求排布外部接口。箱体采用壁挂式安装结构，侧边伸出的安装耳上开有固定通孔，安装时可直接通过螺栓固定在喷雾机组的机架立面上，安装耳与箱体主体做了加厚过渡处理，能承受田间作业时机组传递的持续振动，不会出现固定位断裂的问题。箱体正面的操作面板做了功能分区排布，四个绿色状态指示灯对应四路喷雾管路的工作状态，下方的金属旋钮分别对应每一路管路的流量调节，中间的橙色急停按钮做了凸起高度设计，紧急情况下可以快速拍停，避免误操作或者管路超压造成漏药、爆管问题。箱体侧面和底部的金属航空插头分别对应电源输入、涡轮驱动信号输出、管路电磁阀控制信号输出、压力传感器信号回传，所有接头都做了防水密封圈设计，适配田间高湿度、有农药雾滴附着的作业环境，避免接头氧化短路。面板上的品牌标识区域做了凹陷丝印位，长期户外使用不会因为摩擦、日晒导致标识脱落。箱体的合盖缝隙做了止口设计，配合密封胶条可以达到户外防雨的防护等级，日常作业时遇到小雨天气也不会出现内部进水的问题。内部除了PCB安装位，还预留了接线理线的空间，每个外接端子对应的内部接线都有足够的弯折半径，装配时不会出现线缆拉扯导致焊盘脱落的问题。箱体边角都做了圆角过渡处理，安装维护时不会划伤操作人员，整体壁厚均匀，采用压铸成型工艺可以满足批量生产的强度要求，重量控制在合理区间，不会给安装机架带来额外的负载压力。
