小型多罐体集成式流体处理实验装置

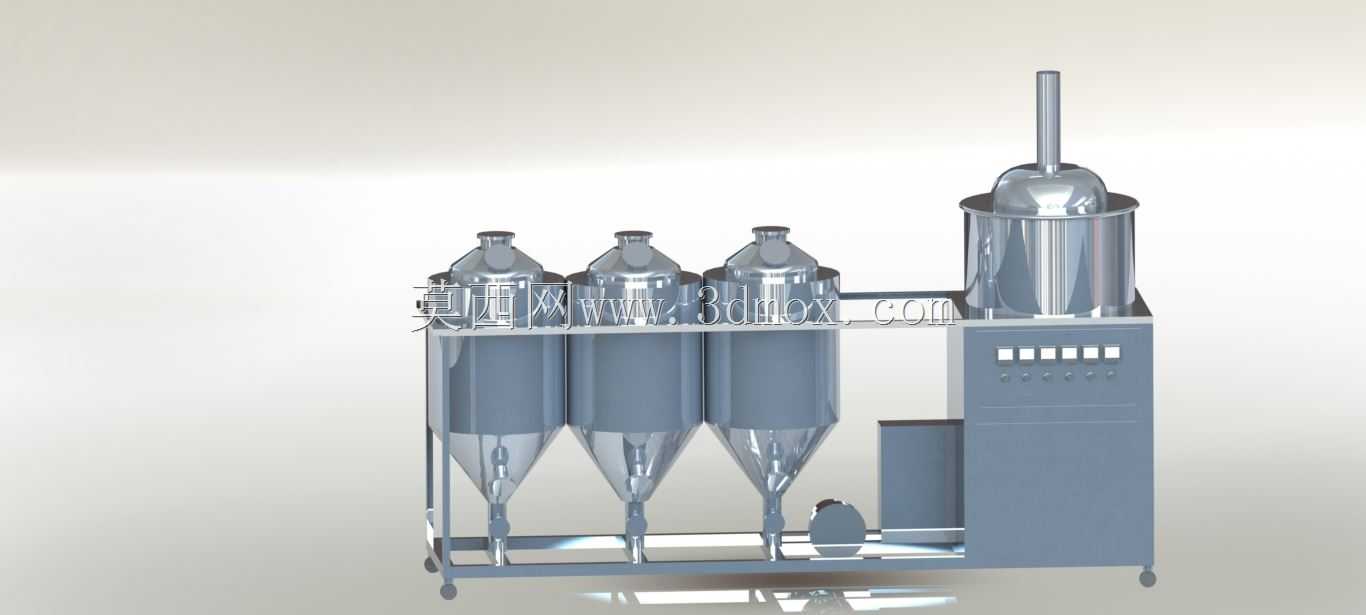

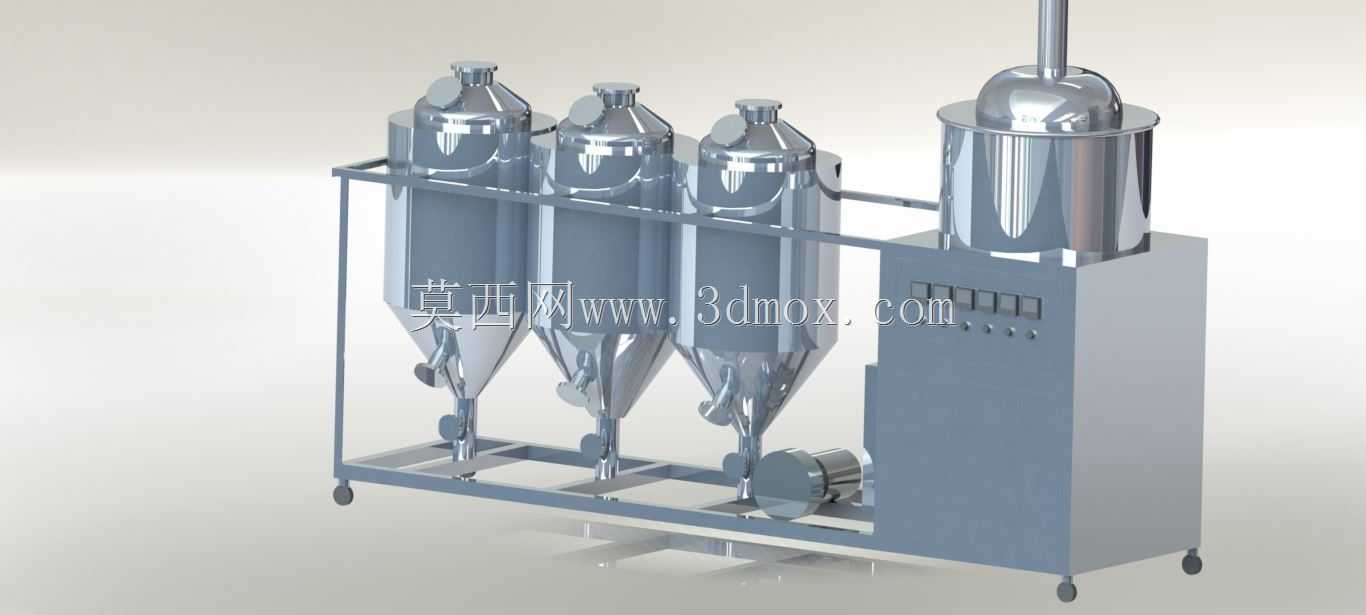

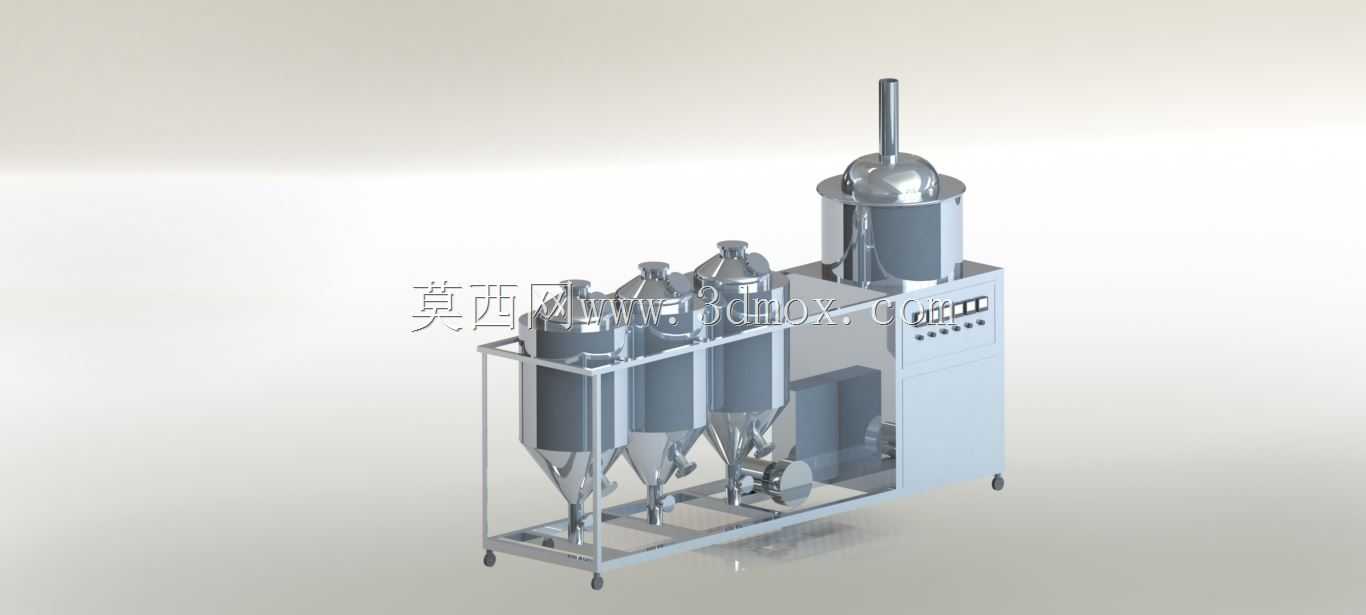

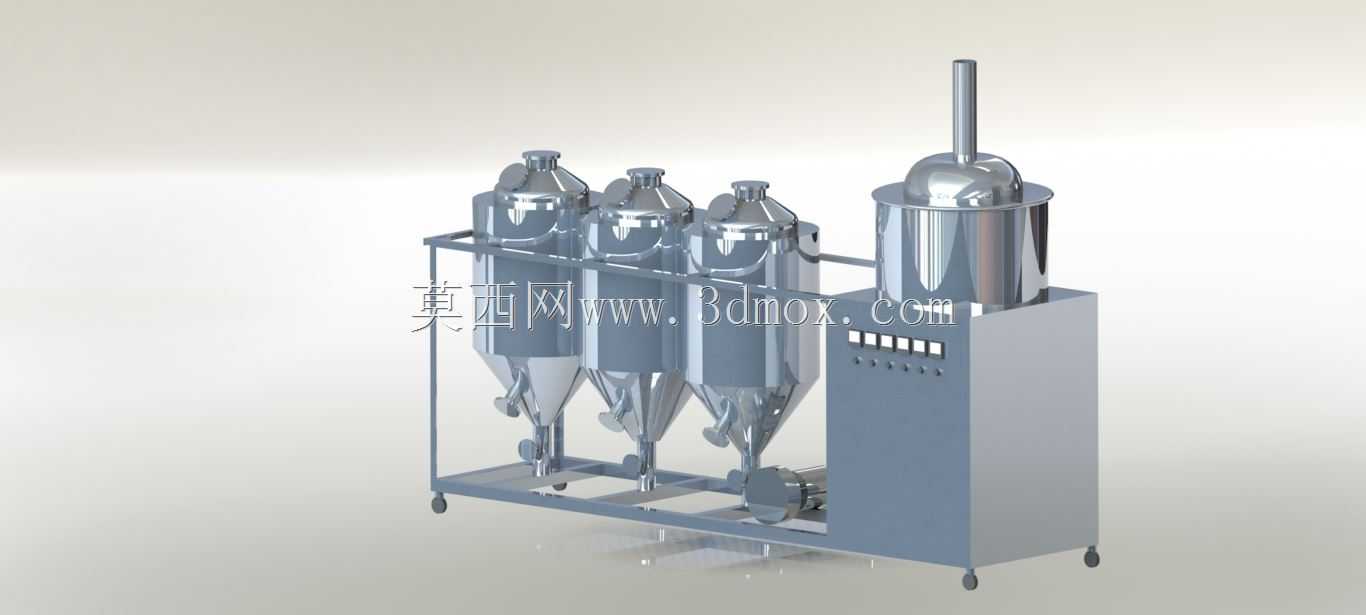

这套小型多罐体集成装置主要面向实验室小批量流体物料处理场景搭建，可完成物料的暂存、过滤、混合、均质等多段连续工艺操作，适配食品添加剂复配、精细化工小试、日化原料预处理等对处理精度有要求、单次处理量不大的作业场景。整体采用移动式脚轮机架设计，机架采用标准不锈钢方管焊接成型，底部四个万向脚轮带刹车结构，可在实验室内灵活移位，就位后踩下刹车即可固定设备位置，无需额外打膨胀螺栓做地面固定，适配实验室场地经常调整布局的使用需求。设备左侧排布三个锥底结构的不锈钢罐体，锥底角度设计为60度，可保证罐内物料无残留自流排出，罐体顶部配置快开式人孔结构，方便投料与内部清洁，罐体侧面预留液位计安装接口与温度传感器安装位，可实时监测罐内物料状态，三个罐体之间通过卫生级不锈钢管路连接，管路上配置隔膜阀，可独立控制单罐的进出料通断，也可通过阀门切换实现不同罐体间的物料流转，满足不同工艺路径的切换需求。设备右侧集成独立电控柜与立式反应罐体，电控柜面板上排布控制按钮、指示灯与温控仪表，所有线路均走机架内部的穿线孔，外部无裸露走线，既避免车间清洁时水溅导致的线路故障，也让设备整体外观更规整。右侧立式罐体顶部配置搅拌驱动结构，搅拌轴延伸至罐体内部，可根据处理物料的特性更换桨叶形式，罐体夹套预留介质进出口，可通冷却水或加热介质实现罐内物料的温度控制。设计阶段优先考虑了设备的操作维护便利性，所有阀门、操作按钮的安装高度均设置在人体站立操作的舒适区间，无需垫脚或弯腰即可完成操作，罐体与管路连接均采用快装卡箍结构，拆卸时无需专用工具，可快速完成拆解清洁，满足多品种物料切换生产时的清洁要求。设备整体占地面积控制在1.2米长、0.6米宽的范围内，安装时仅需预留周边0.5米的操作维护空间即可，无需额外的配套安装基础，接通电源与对应介质管路即可投入使用，整体结构紧凑，功能集成度高，可替代多台分散的单罐实验设备，减少实验室场地占用。
