乘用车辆操纵手柄结构设计

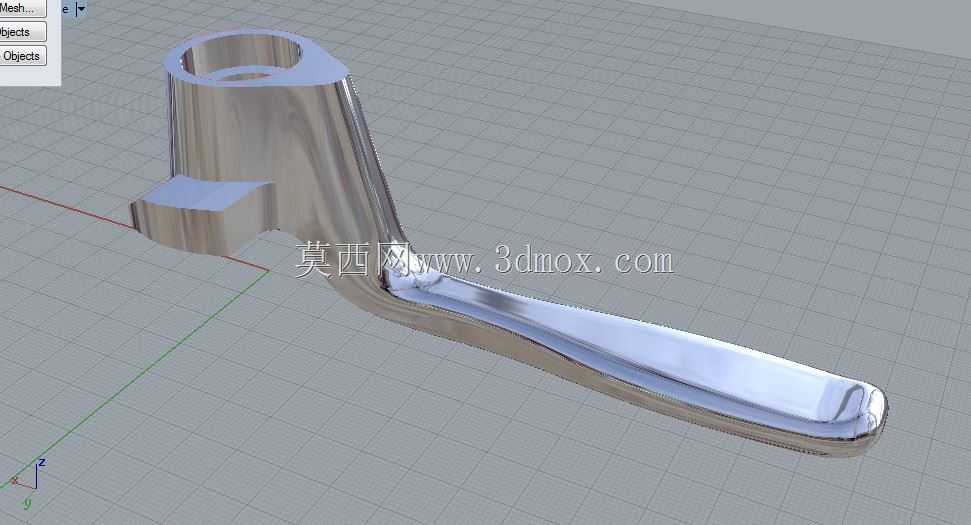

该操纵类手柄主要适配乘用车辆舱内操控场景，也可拓展至小型工业设备、专用作业机具的操纵端使用，核心作用是将操作人员的手部施力转化为机构的动作输入，完成对应功能的档位切换、机构锁止或行程调节动作。从结构设计逻辑来看，上端的筒状安装位是整个部件的装配基准，内孔预留了与转轴配合的安装空间，侧壁的小孔用于穿装定位销，可将手柄与下方的传动转轴牢牢锁止，避免长期往复扳动后出现周向窜动、松旷的问题；安装位旁侧的凸起挡块，是扳动行程的硬限位结构，当手柄转动到极限位置时，挡块会与基座上的限位面贴合，防止超程导致内部传动构件过载损坏。握持段采用了符合人体工学的变截面流线造型，从安装端向末端逐步收窄，截面做了圆弧过渡处理，没有尖锐棱角，手掌贴合时受力均匀，长时间操作也不易产生局部压痕；整体曲面做了连续顺滑处理，既可以做亮面镀铬的外观处理适配乘用车内饰质感，也可以做哑光喷塑处理适配工业设备的耐磨需求。安装边界方面，上端安装筒的内径尺寸与常规直径的操纵转轴适配，定位孔的位置符合通用操纵机构的销接标准，扳动时的转动半径经过校核，不会与周边的内饰面板、设备护板产生运动干涉；手柄的整体长度经过力矩匹配设计，既保证操作人员扳动时可以借助杠杆力用较小的力完成操作，也不会因力臂过长导致误碰、受力过载折断的问题。材质选择上，该结构适配压铸锌合金或者高强度工程塑料注塑成型，壁厚均匀，没有突变的厚大截面，压铸或注塑时不易产生缩孔、缺料等成型缺陷，成型后只需简单去除飞边即可做表面处理，量产加工的良率较高。实际装车或装设备时，只需将手柄的安装孔对准转轴插装到位，穿入定位销铆接固定即可完成装配，不需要额外的复杂紧固件，装配效率高，后期维护更换也十分便捷，日常使用中表面的顺滑结构不易积存灰尘，擦拭清洁难度低，适配长期高频使用的场景。
