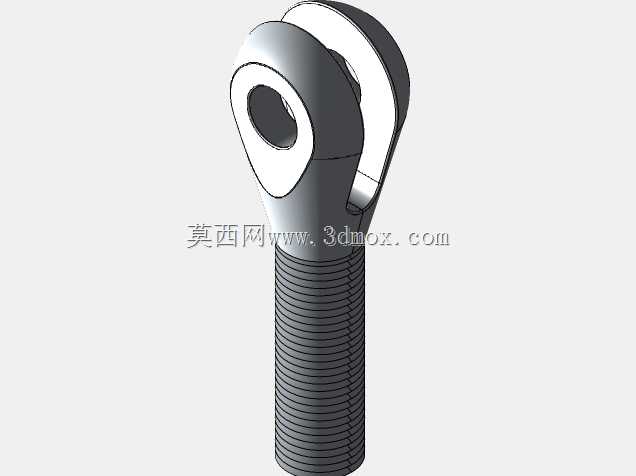

杆端关节U形连接夹结构设计

这类U形夹属于杆端铰接类连接件，在工业自动化生产线、轻工输送设备、小型工程机械的连杆传动机构中应用十分广泛，主要承担两部件间的铰接传动、角度补偿与载荷传递作用，能够在存在一定角度偏差的装配场景下，避免连接部位出现卡滞、附加弯矩过大的问题，保障传动链路的动作顺畅。从结构设计逻辑来看，该部件采用分体式U形叉耳配合螺纹杆身的结构，叉耳部位开设同轴光孔，用于穿装铰接销轴，实现与被连接件的铰接配合，孔位的同轴度公差需要控制在合理区间内，避免销轴装配后出现别劲、磨损加剧的问题；杆身采用外螺纹结构，能够通过螺纹旋合长度调整整体安装距，适配不同安装空间的调节需求，螺纹末端可搭配锁紧螺母实现防松固定，在设备长期运行产生振动的工况下也能保持连接位置稳定。在实际选型应用中，需要重点关注安装边界尺寸：叉耳的开档宽度决定了可适配的被连接件厚度，铰接孔的直径直接匹配对应规格的销轴，杆身螺纹规格决定了连接的承载能力与旋合调节范围，本次涉及的规格适配1/2-20螺纹连接端，铰接孔适配3/8直径的销轴，尺寸参数取自成熟的工业零件目录，能够直接对应常规的连杆传动配套需求，无需额外进行尺寸适配修改。设计过程中，叉耳与杆身的过渡部位做了圆弧过渡处理，避免应力集中导致的部件断裂失效，整体结构经过受力校核，能够承受常规工况下的径向拉压载荷与小幅摆动带来的交变载荷，表面的结构处理也能提升部件的耐磨性能，延长铰接部位的使用寿命。在三维建模过程中，需要重点保证叉耳孔的同轴度、螺纹牙型的标准度、过渡圆角的连续性，这些细节直接影响后续工程出图、数控加工或者3D打印样件的装配精度，若建模时忽略了这些公差与细节要求，生产出的零件很可能出现装配不上、铰接转动卡滞、承载能力不足等问题，无法满足实际设备的使用需求。这类铰接连接件看似结构简单，却是传动机构中不可或缺的基础零件，其尺寸精度、结构强度直接影响整套设备的运行稳定性，在进行机构设计时，需要结合实际的载荷大小、摆动角度、安装空间来选择对应规格的部件，避免出现选型不当导致的部件失效问题。
