挖掘机反铲作业工作装置结构设计

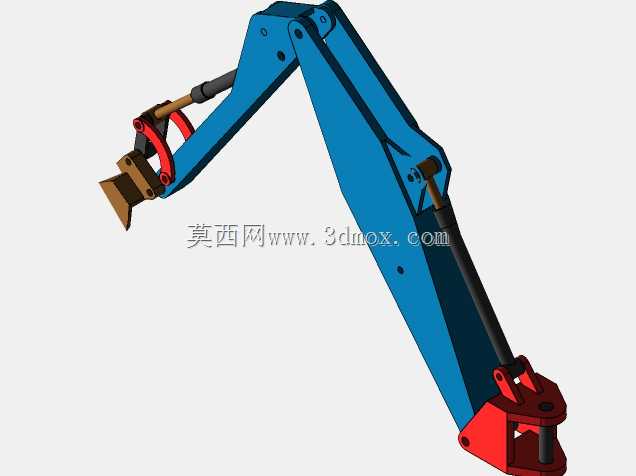

这套反铲工作装置是中小型液压挖掘机的核心作业执行单元，主要适配1.5吨到6吨级的履带式挖掘机底盘，在城镇管网开挖、房屋地基槽沟施工、园林绿化土方整理、小型矿山表层剥离作业场景中承担核心切削装载功能，和正铲装置不同，反铲的切削方向朝向机身，更适合停机面以下的土体开挖作业，作业时不需要额外设置工作面挡护，适配狭窄场地的灵活作业需求。整套装置采用铰接式多连杆结构，从根部的回转平台连接座开始，依次通过销轴连接动臂、斗杆、铲斗三个主要结构件，每个铰接副都配置了自润滑衬套与防尘密封结构，避免户外作业时泥沙进入铰接间隙造成异常磨损，动臂采用变截面箱型焊接结构，上翼板与下翼板根据作业时的弯矩分布做了差异化厚度设计，在油缸铰接点、根部铰接点这些应力集中区域额外加焊了加强筋板，平衡结构强度与整机自重的关系，避免工作装置过重导致整机倾翻力矩超标。斗杆作为连接动臂与铲斗的中间传力部件，其长度参数直接决定了最大挖掘深度与挖掘半径，设计时根据常用作业深度范围做了长度匹配，同时在斗杆与铲斗的铰接位置预留了不同销轴孔位，可根据作业需求换装破碎锤、液压剪等属具，拓展设备的作业适配范围。铲斗部分采用耐磨钢板焊接成型，斗齿部分设计为可更换结构，斗唇位置做了加厚处理，应对开挖硬质土体时的冲击载荷，斗齿的切削角度经过反复校核，保证在挖掘作业时土体能够顺利进入斗容空间，减少切削阻力。液压执行元件的布置充分考虑了作业时的干涉问题，动臂油缸、斗杆油缸、铲斗油缸的铰接点位置经过运动仿真校核，保证在整个作业行程内，油缸不会与结构件发生碰撞，同时油缸的推力与拉力参数匹配各作业工况下的载荷需求，在最大挖掘力位置时不会出现油缸自锁或者推力不足的问题。安装边界方面，动臂根部的连接座尺寸与对应吨位挖掘机的回转平台安装位完全匹配，销轴直径、铰接点间距都符合通用配套标准，不需要对底盘部分做额外改装即可完成装配，液压管路的走向沿结构件内侧布置，通过管夹固定，避免作业过程中管路被落石砸损或者与结构件发生摩擦破损，整个工作装置的重心位置在设计时做了优化，在全伸位置时整机的纵向稳定性满足土方机械的安全标准要求，不会出现前端过重导致后轮翘起的安全隐患。
