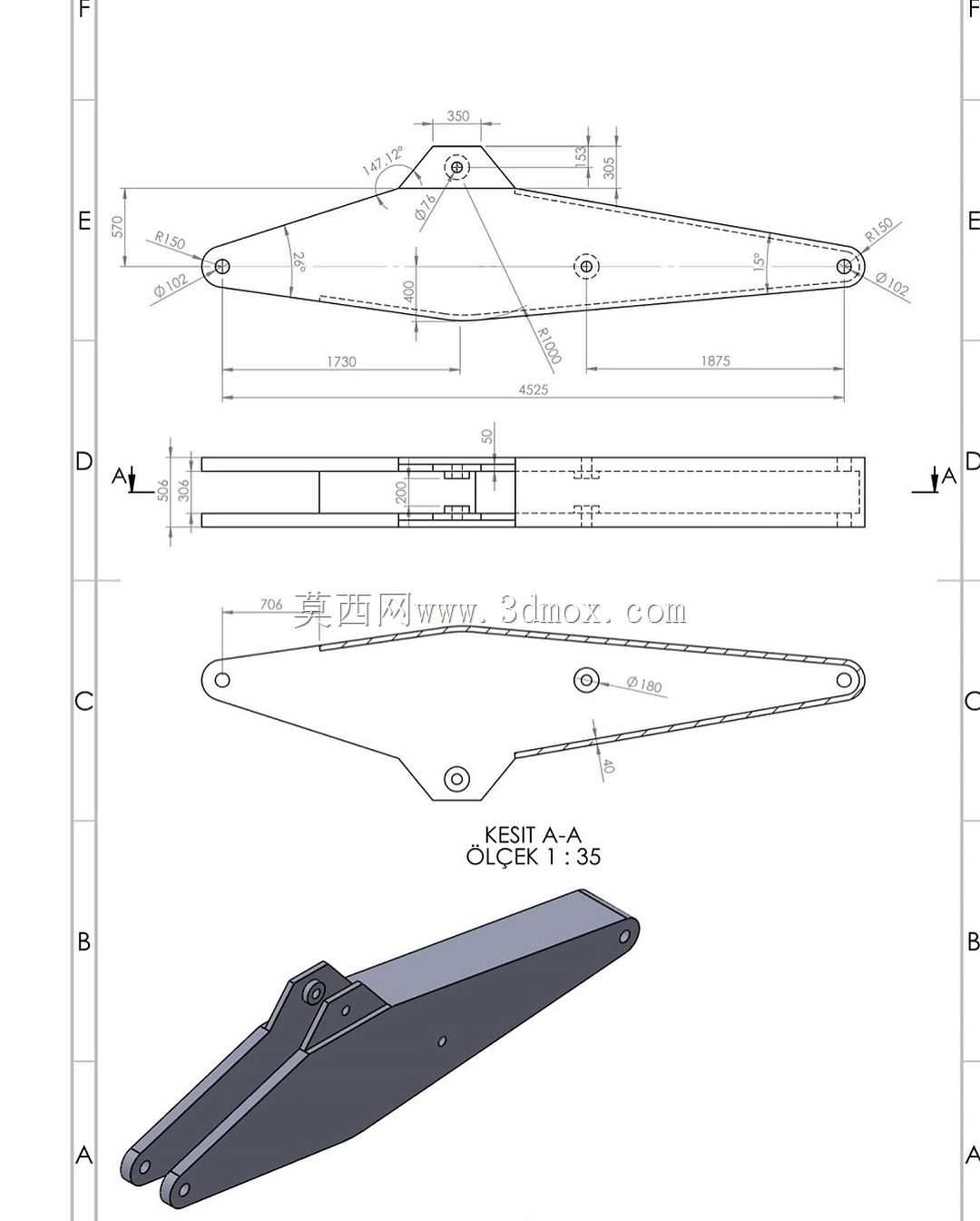

挖掘机工作臂铰接结构三维设计

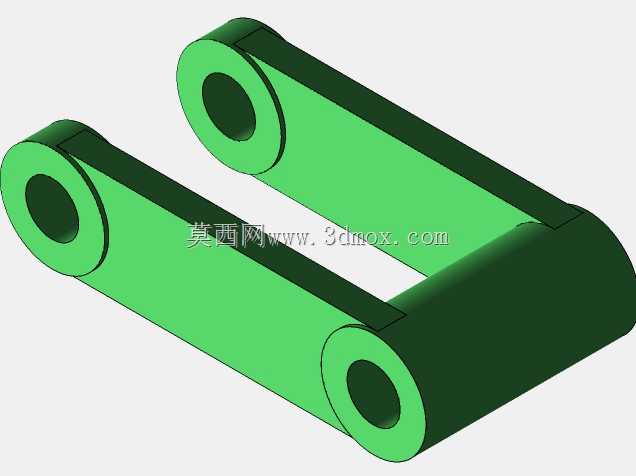

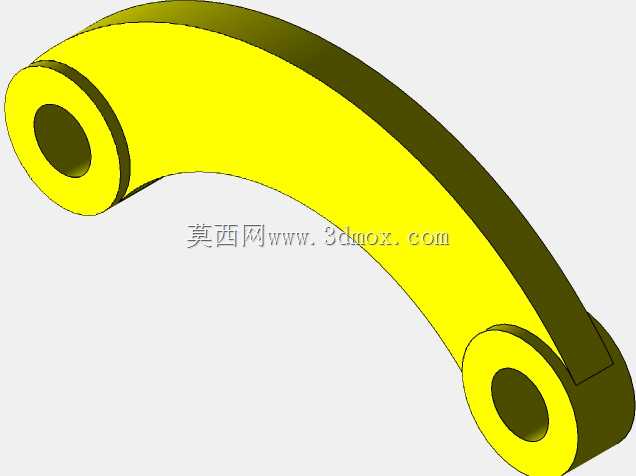

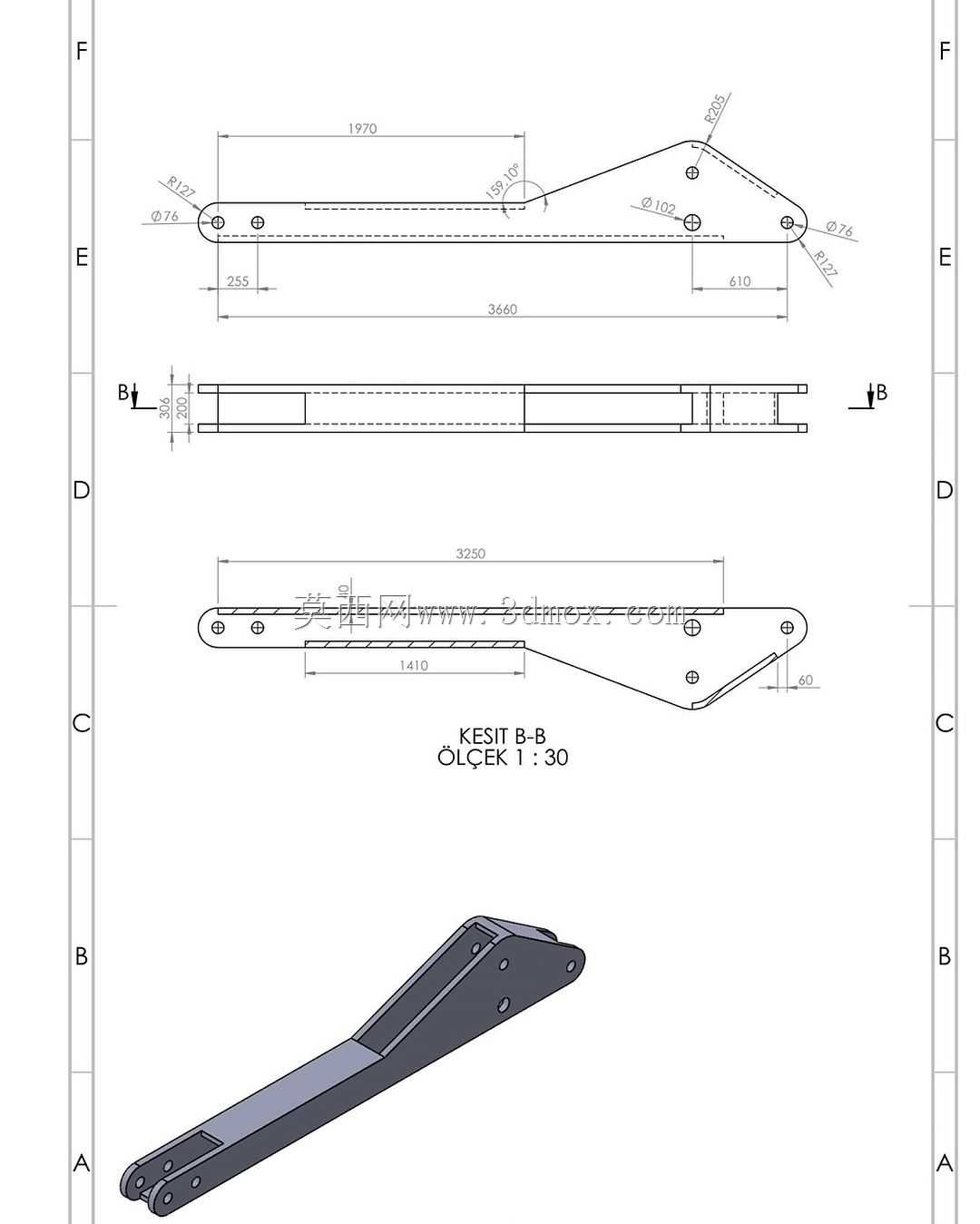

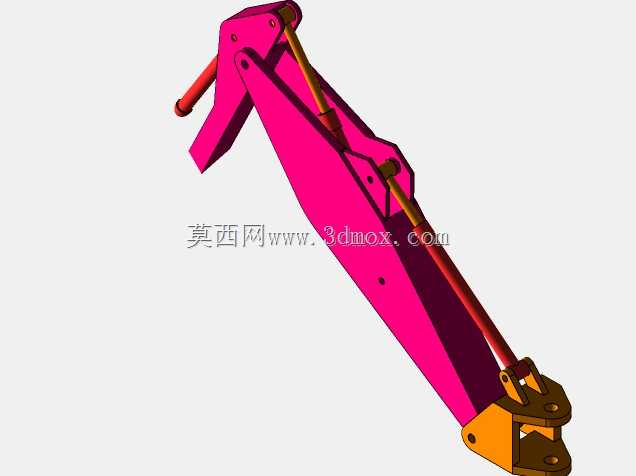

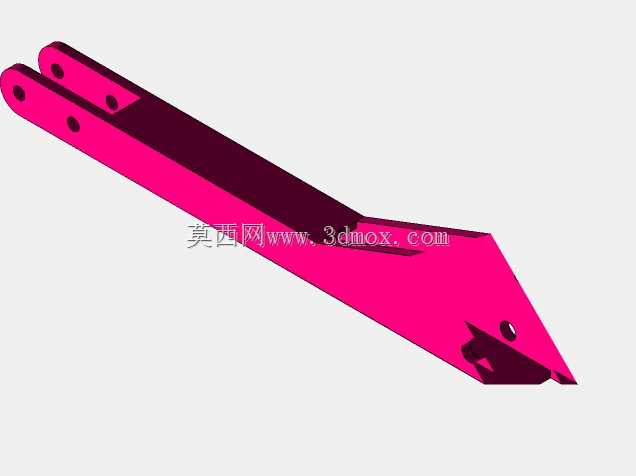

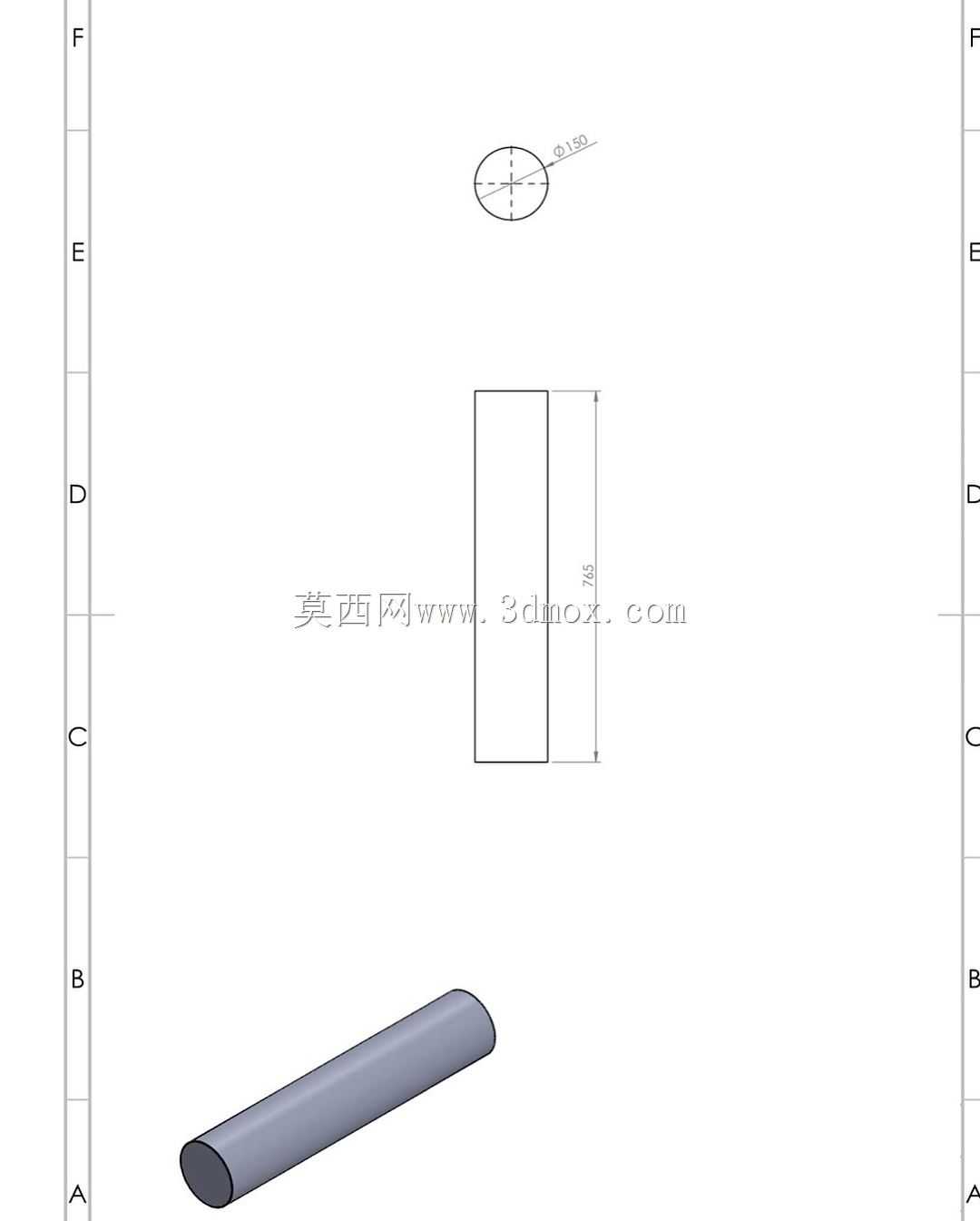

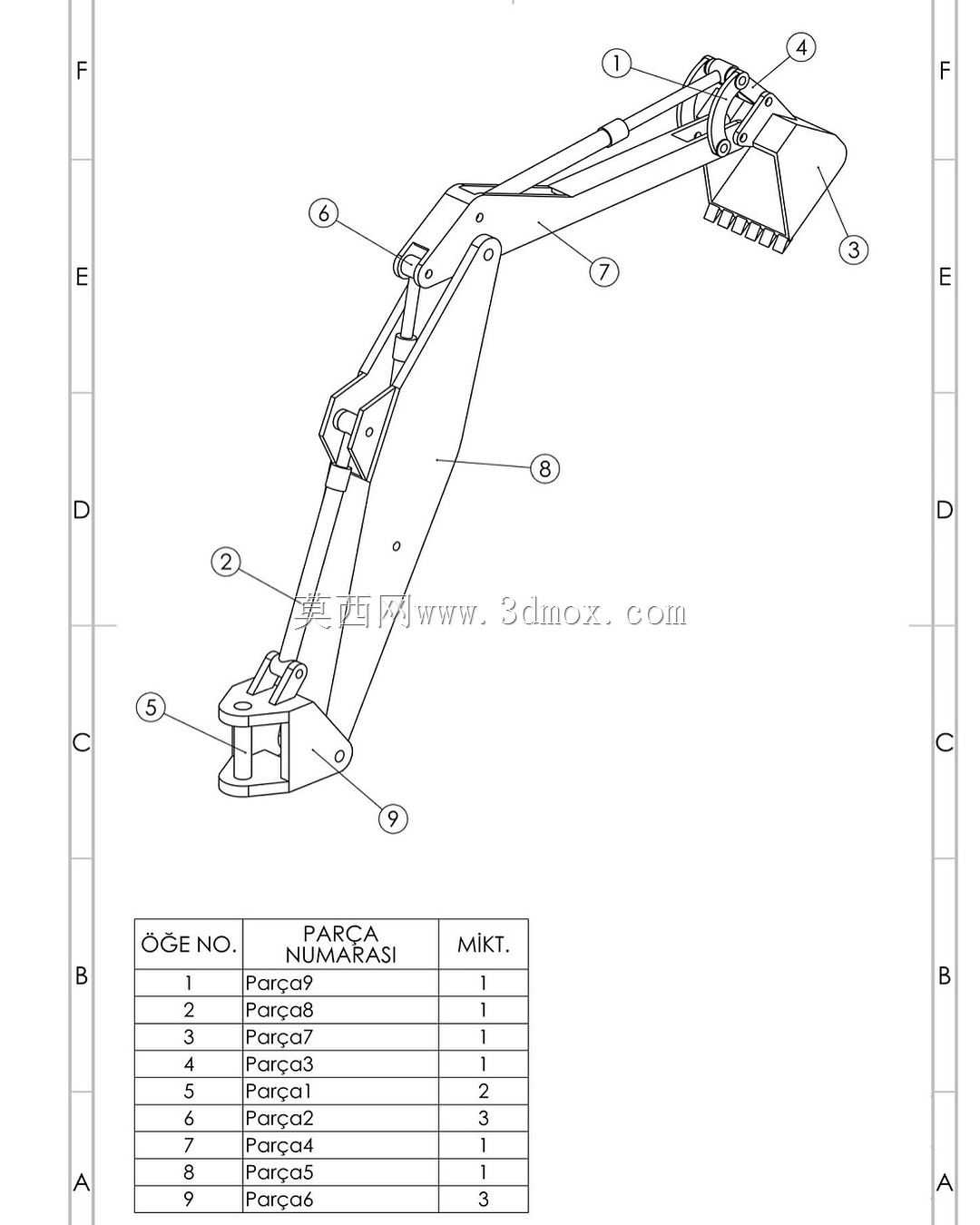

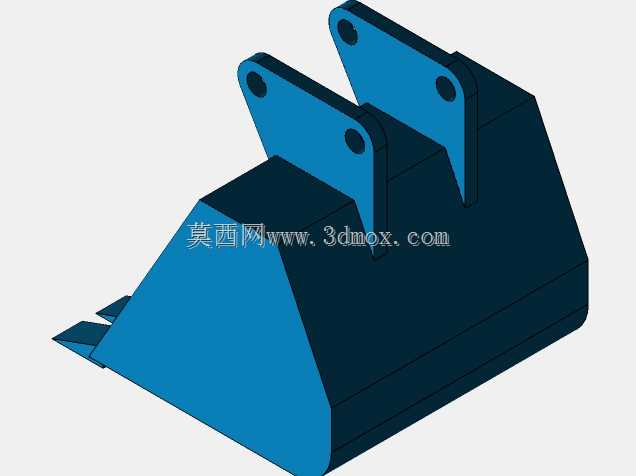

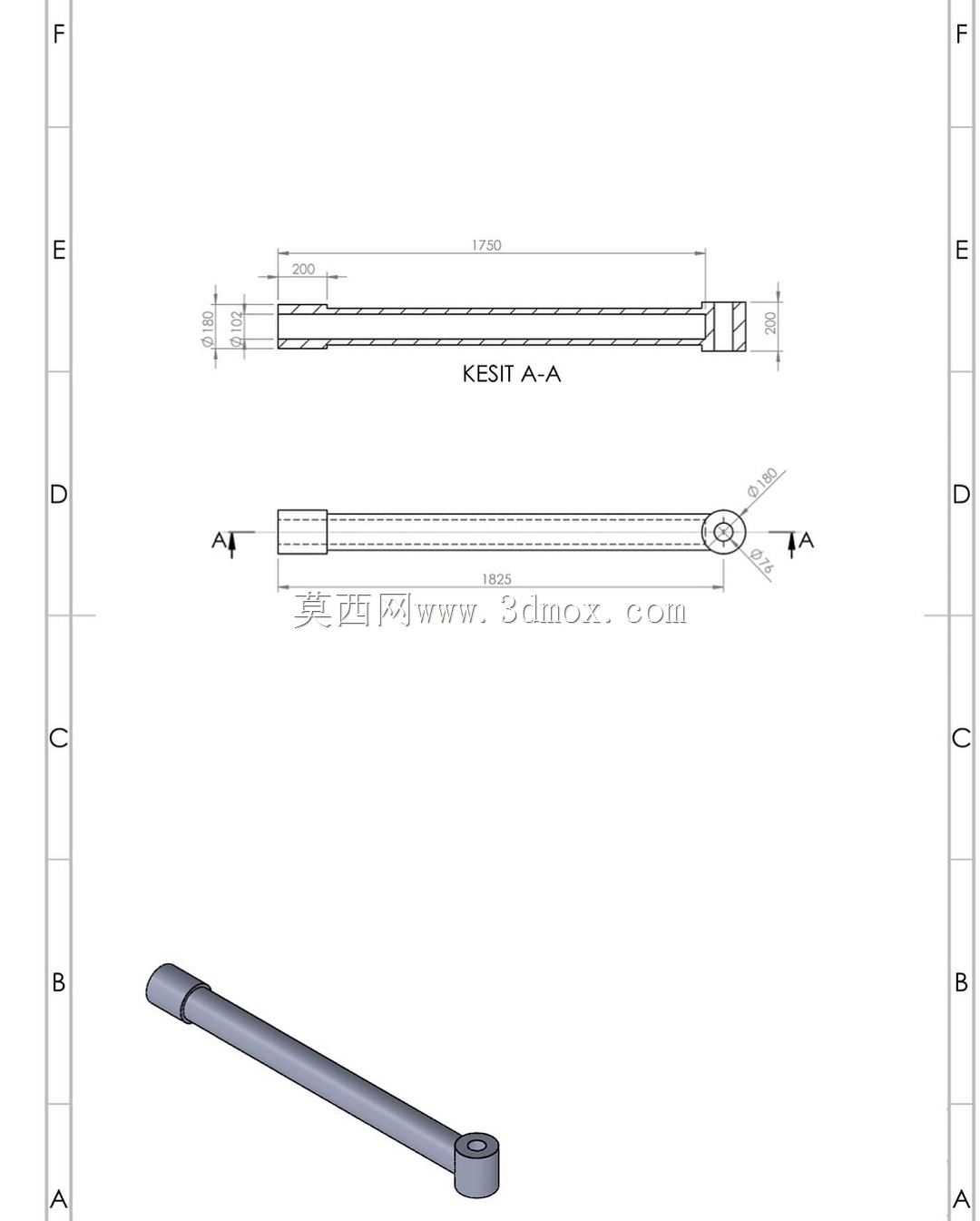

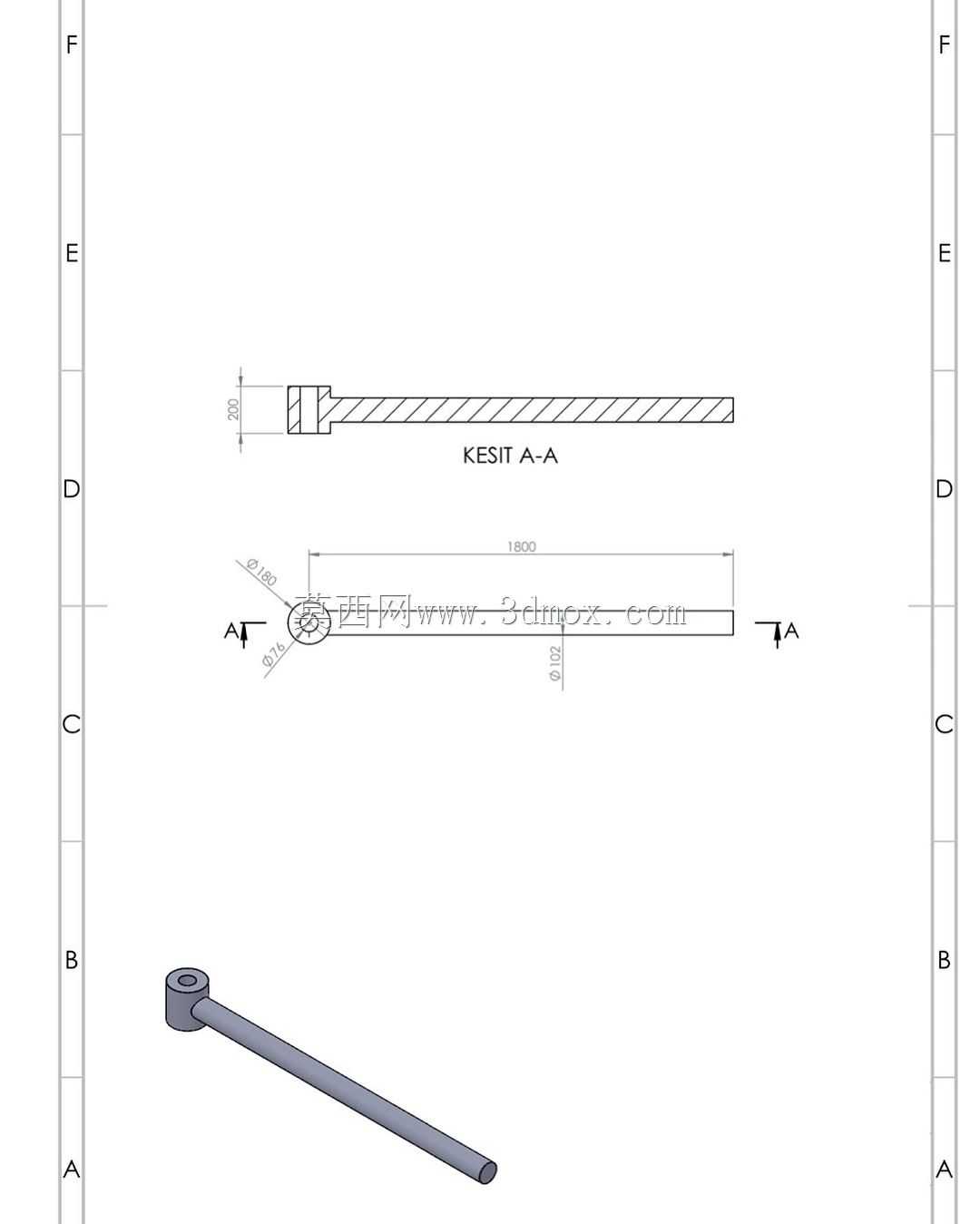

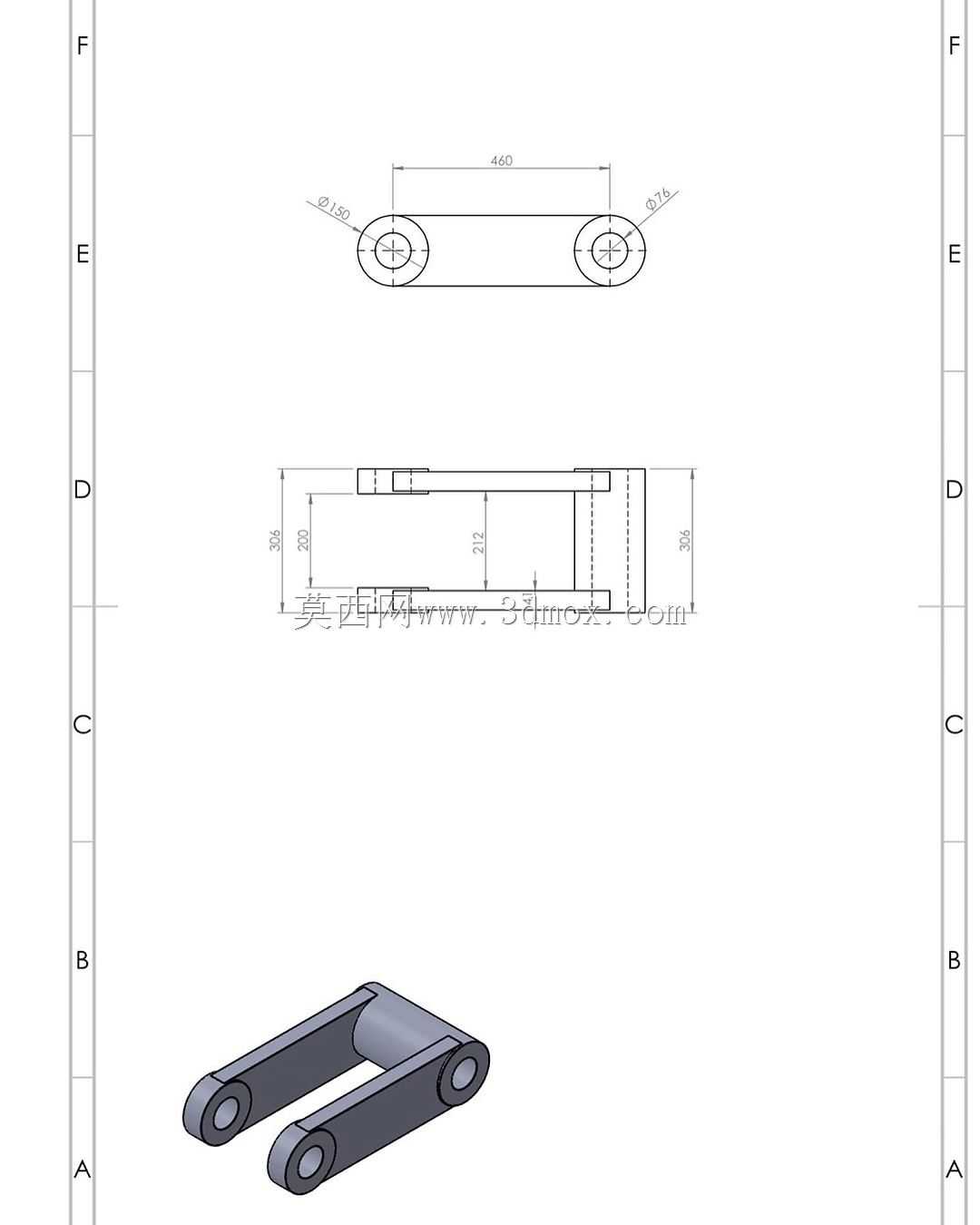

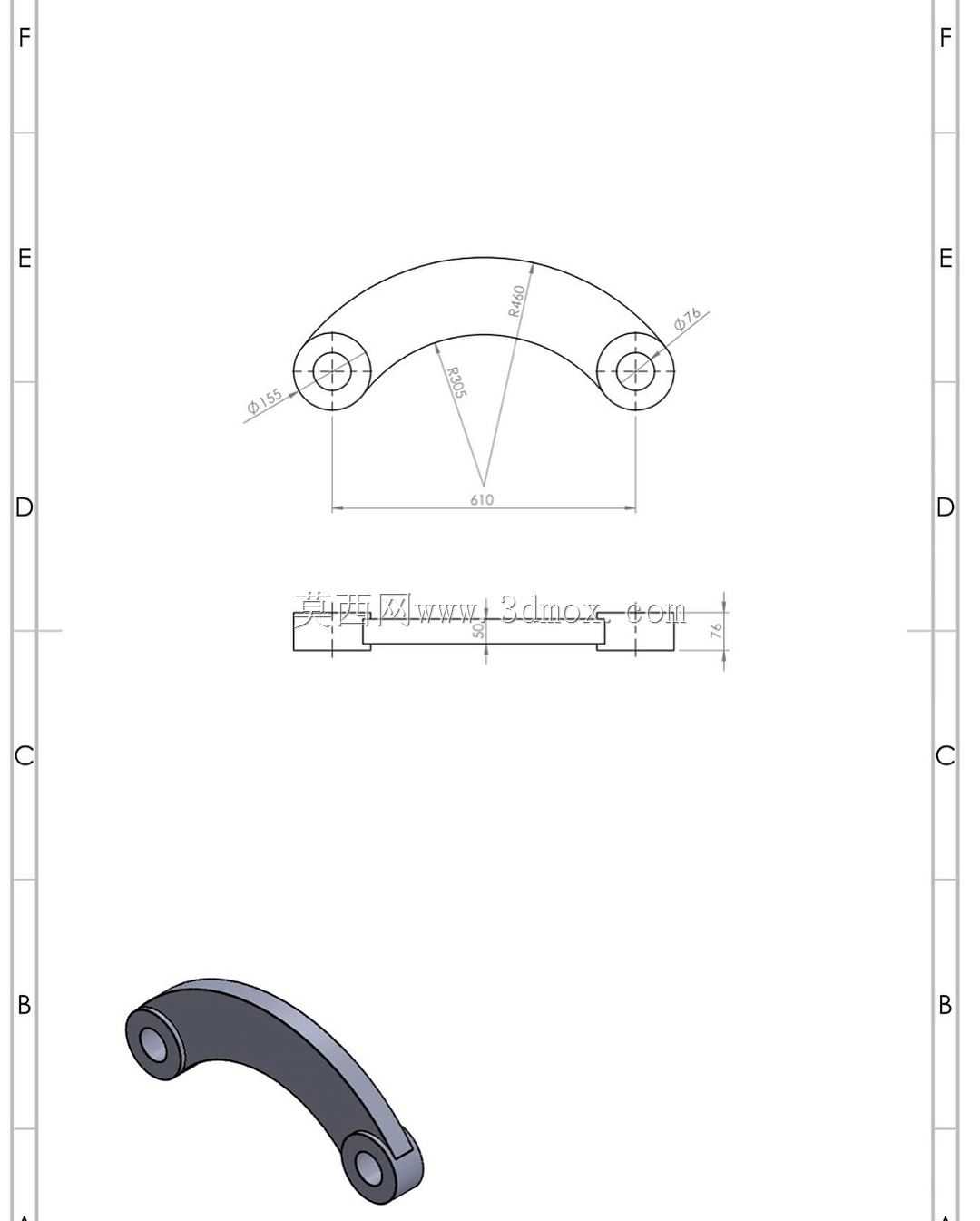

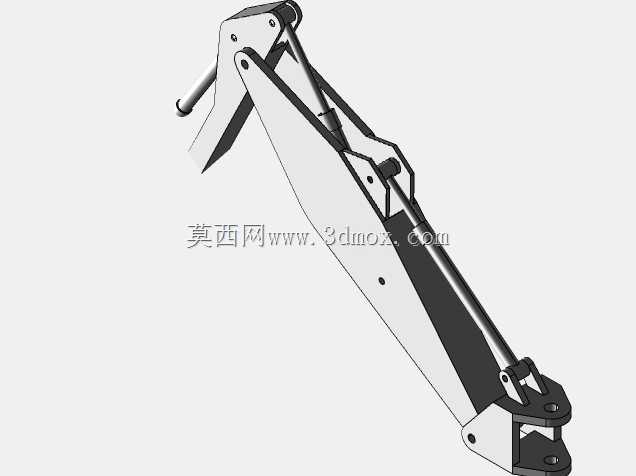

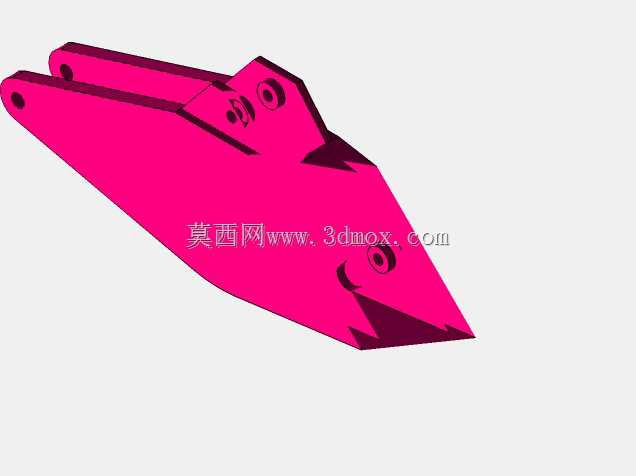

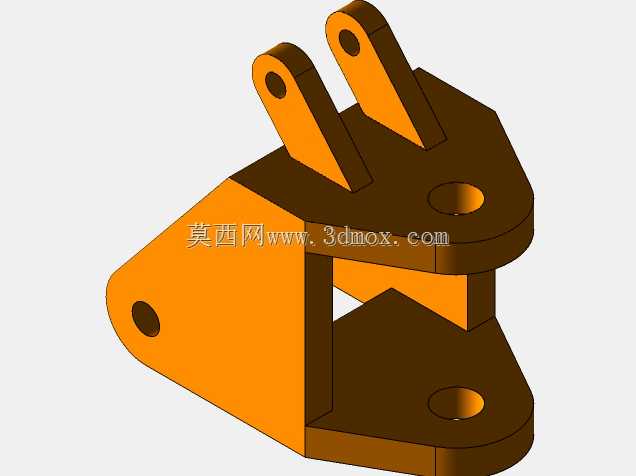

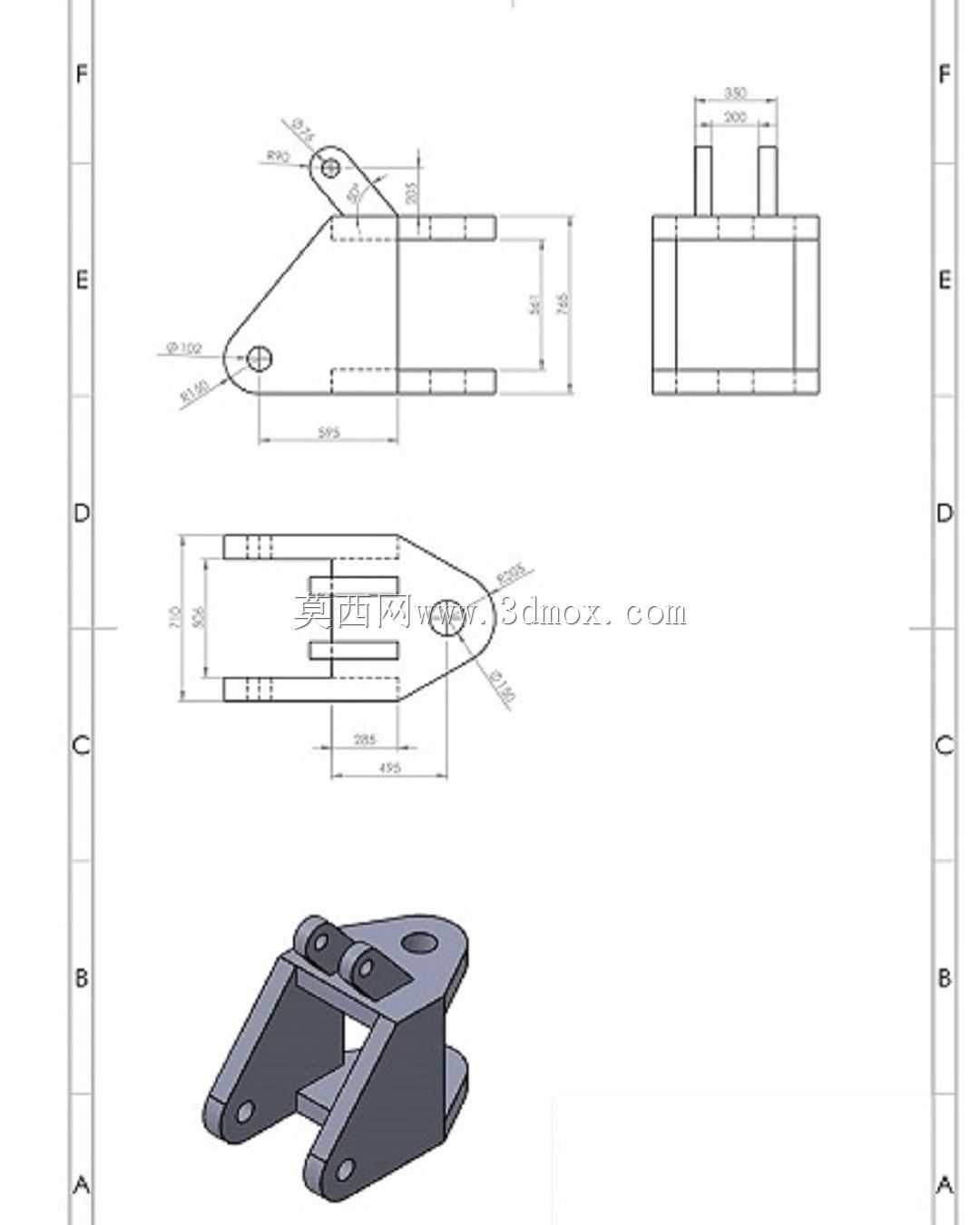

这套三维结构对应土方作业核心执行端的铰接工作装置，日常覆盖基坑开挖、散料装卸、场地整平、边坡修整这类常规施工场景，在小型市政施工、农田水利改造、厂区零星拆改场景中适配性极强，能匹配1.5吨到3吨级微型挖掘机的安装接口，替换原有工作臂时无需改动转台前端的铰接支座尺寸。整套装置采用分段铰接式布局，从转台连接端开始依次为动臂、斗杆、铲斗三个主体结构段，各段之间通过销轴铰接，配合三组液压油缸完成动作输出：动臂油缸负责整体举升回落，斗杆油缸控制斗杆的收展角度，铲斗油缸驱动铲斗完成切削、卸料动作，各铰接点的配合间隙控制在0.1mm到0.2mm之间，既保证动作灵活性，又避免作业过程中出现旷量冲击。设计阶段优先考虑了作业力矩的传递路径，所有受力较大的铰接耳板都做了加厚处理，对应板材厚度比非受力区域高出40%，油缸安装座的位置经过反复校核，确保在最大挖掘深度、最大卸载高度两个极限位置时，油缸的伸缩行程都留足10%以上的安全余量，不会出现活塞顶缸或者行程不足的问题。外形尺寸方面，整套工作臂完全收拢时总长度控制在2.1米以内，最大水平挖掘半径可达3.8米，最大挖掘深度2.2米，最大卸载高度2.4米，安装时仅需将根部的两个铰接孔与转台前端支座对齐，穿入对应直径的销轴后锁定轴端挡板，再连接各油缸的液压管路即可完成装配，不需要额外加工过渡连接块。各结构段的内部都做了减重腔设计，在保证结构强度满足12kN最大挖掘力要求的前提下，整体重量比同参数传统焊接工作臂轻8%左右，能有效降低前端工作装置的负载，提升作业时的动作响应速度。铲斗切削刃部分预留了斗齿安装孔位，可根据作业物料类型更换不同形式的斗齿，硬土作业时选用岩石斗齿，松散物料作业时更换平口斗齿，铰接销轴的润滑通道都做了内置式设计，日常保养时可直接在臂体外侧的注油嘴加注润滑脂，不需要拆解铰接结构，能大幅降低现场维护的工作量。
