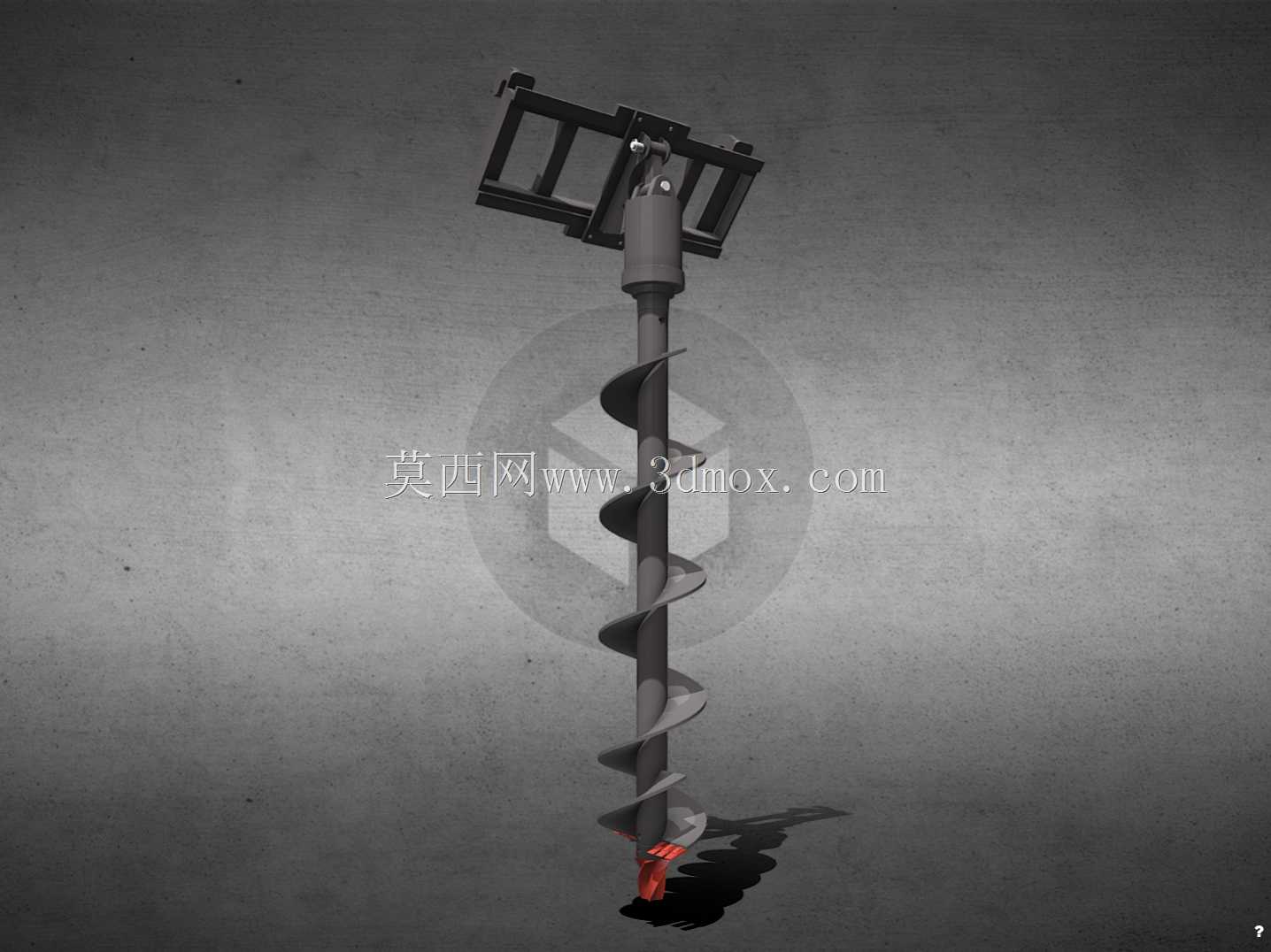

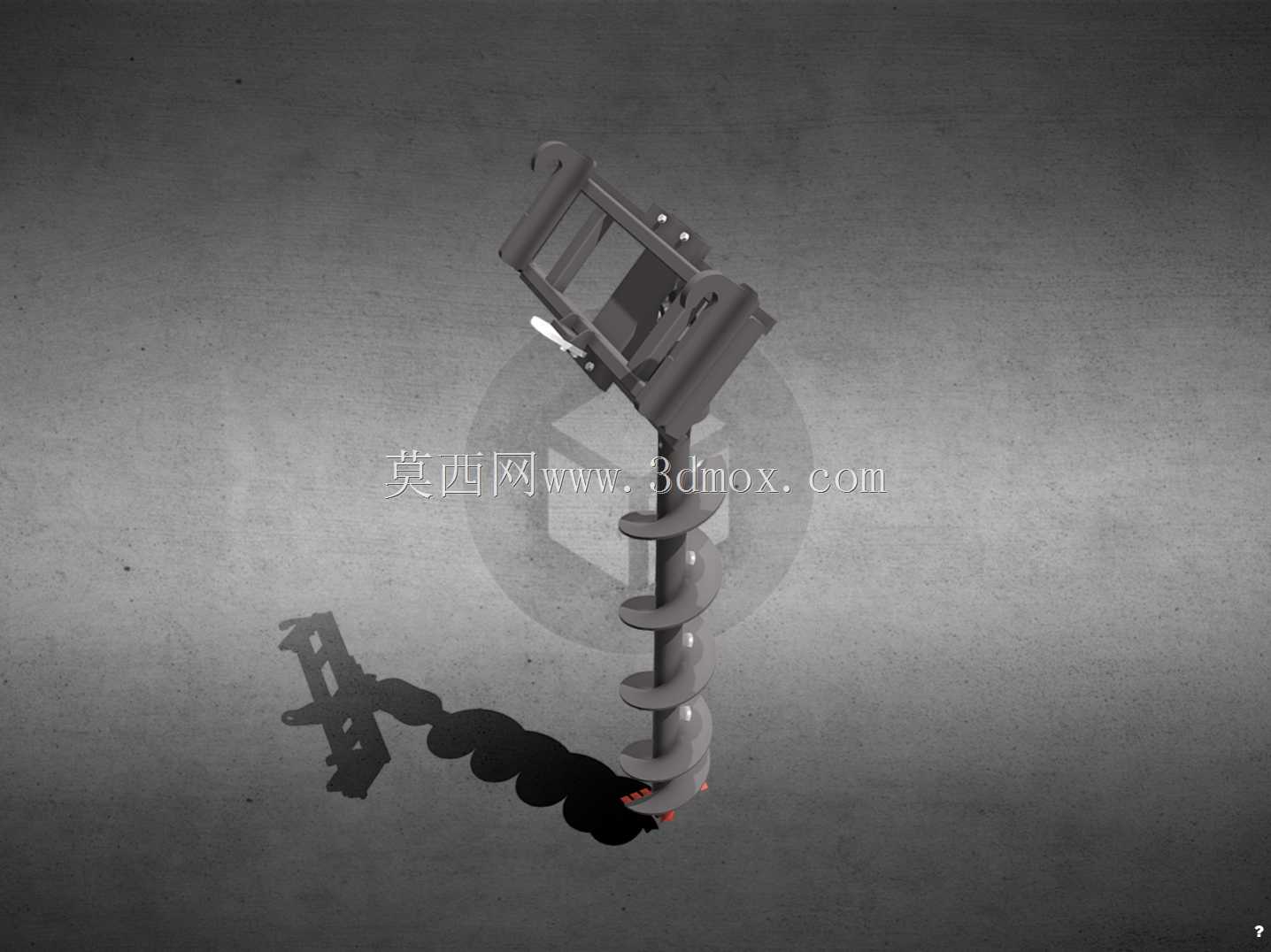

带安装支架的螺旋地钻挖坑机具

这款螺旋地钻主要面向园林绿化苗木移栽、电力杆塔基坑开挖、光伏桩位引孔、果园施肥打穴这类野外浅孔作业场景，区别于手持便携地钻，该结构配套主机挂载支架，可直接搭载在通用动力挂接平台上作业，能大幅降低操作人员的劳动强度，适配大直径深孔的连续作业需求。从结构设计来看，顶部的挂载支架采用双横梁卡接结构，预留的安装孔位可适配多数通用动力输出端的连接法兰，安装时无需额外改制转接件，支架与钻杆主轴之间设置了径向限位结构，可抵消钻孔作业时产生的侧向扭矩，避免动力输出轴受径向力出现异常磨损。钻杆主体采用等径螺旋叶片设计，叶片导程经过优化，针对常见的黏土、沙壤土、回填土工况调整了叶片升角，作业时切下的土体可沿螺旋叶片顺畅向上输送，不会在孔内出现积土卡钻的问题，钻尖部位配备硬质合金切削刀头，可应对含少量砾石的硬土层，刀头采用可拆换结构，磨损后无需更换整根钻杆，降低现场维护成本。设计过程中重点考虑了作业边界限制，整机作业时的回转半径控制在挂载支架的横向宽度范围内，在狭窄的林地、果园行间作业时不会刮碰周边枝干，钻杆的有效钻孔深度覆盖常规苗木移栽、光伏桩埋设的常用深度区间，无需额外接长钻杆即可完成多数常规作业。配套的动力输入模块采用行星减速结构，可将动力源的高转速低扭矩输出转换为低转速大扭矩输出，适配大直径钻头钻孔时的扭矩需求，避免硬土层作业时出现动力憋停的问题。标准配置下可根据作业需求更换不同直径的钻头，无需改动主机挂载结构，切换钻头仅需拆卸钻杆底部的固定销即可完成，适配不同孔径的作业需求，比如小直径钻头可用于果树施肥打穴，大直径钻头可用于大规格苗木移栽的树坑开挖。除了常规的地面钻孔作业，该结构也可适配围栏桩埋设、小型广告牌基础引孔等作业场景，作业时的成孔垂直度靠支架与动力平台的刚性连接保证，相比手持地钻的成孔质量更稳定，不会出现孔位倾斜的问题，螺旋叶片的边缘做了耐磨堆焊处理，长期在沙质土层作业时的叶片磨损速率更低，整机的重心沿钻杆轴线分布，挂载在动力平台上时不会出现偏载问题，作业时的整机稳定性更好。
