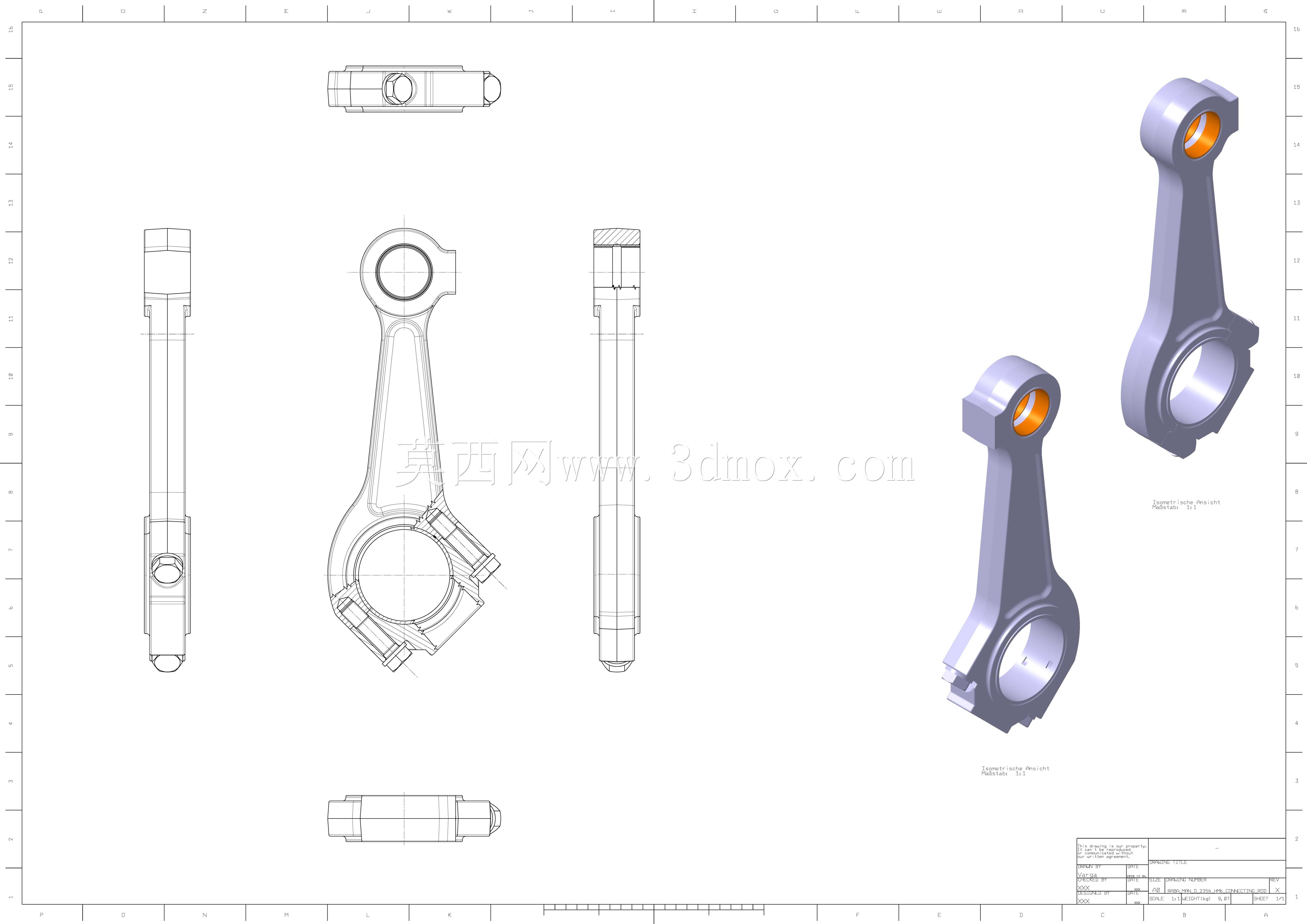

拉巴曼恩D2356HM6发动机连杆结构

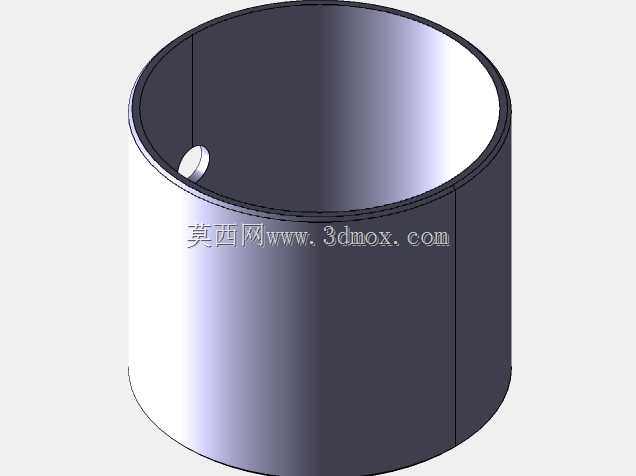

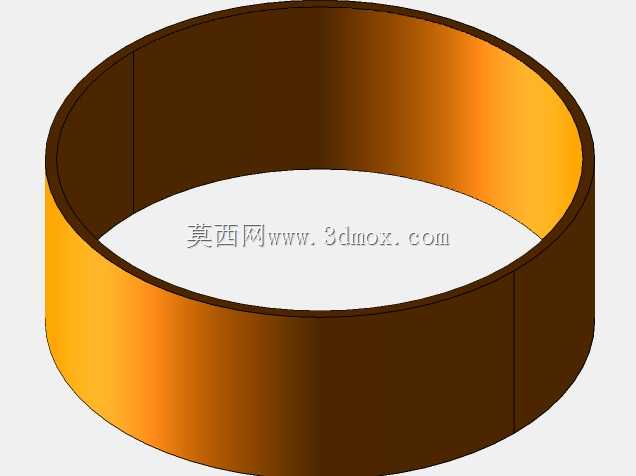

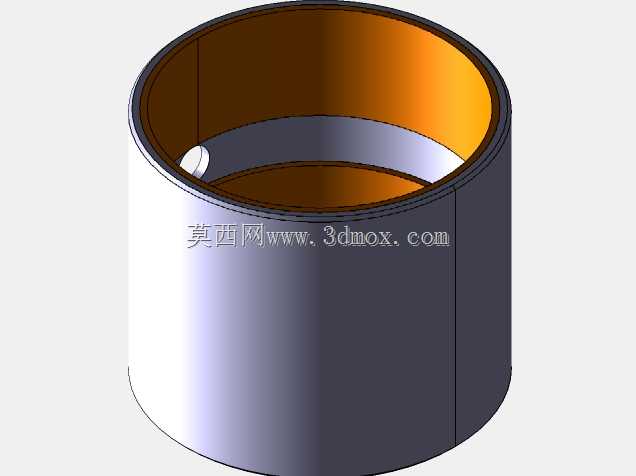

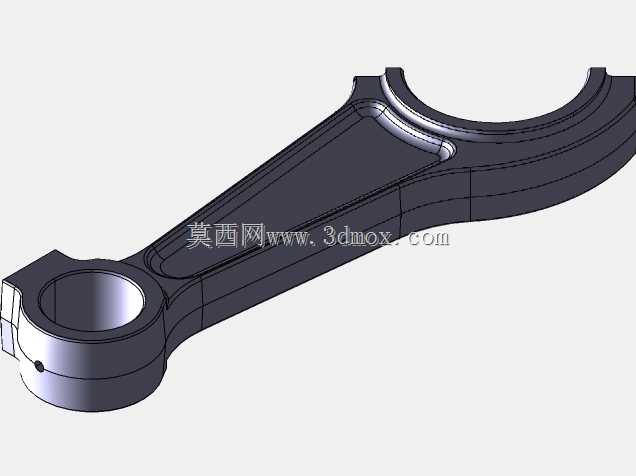

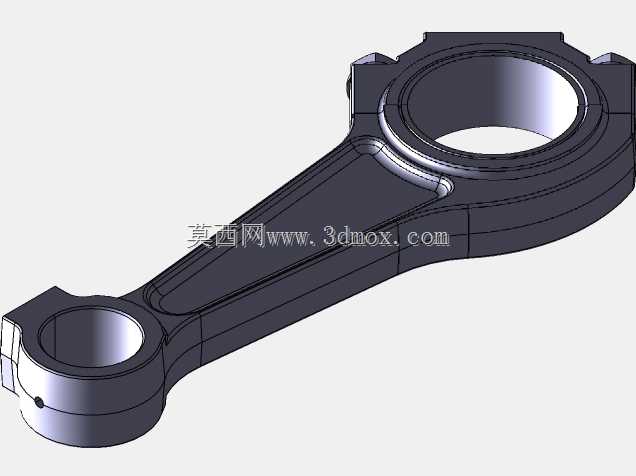

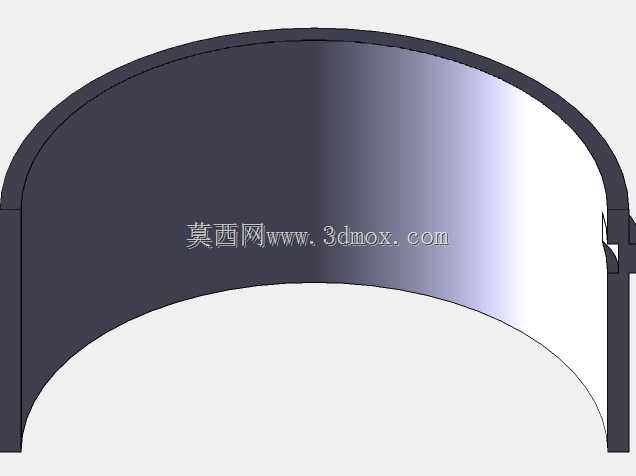

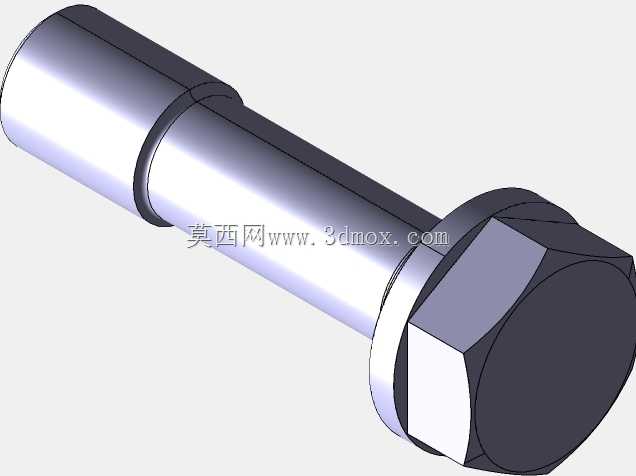

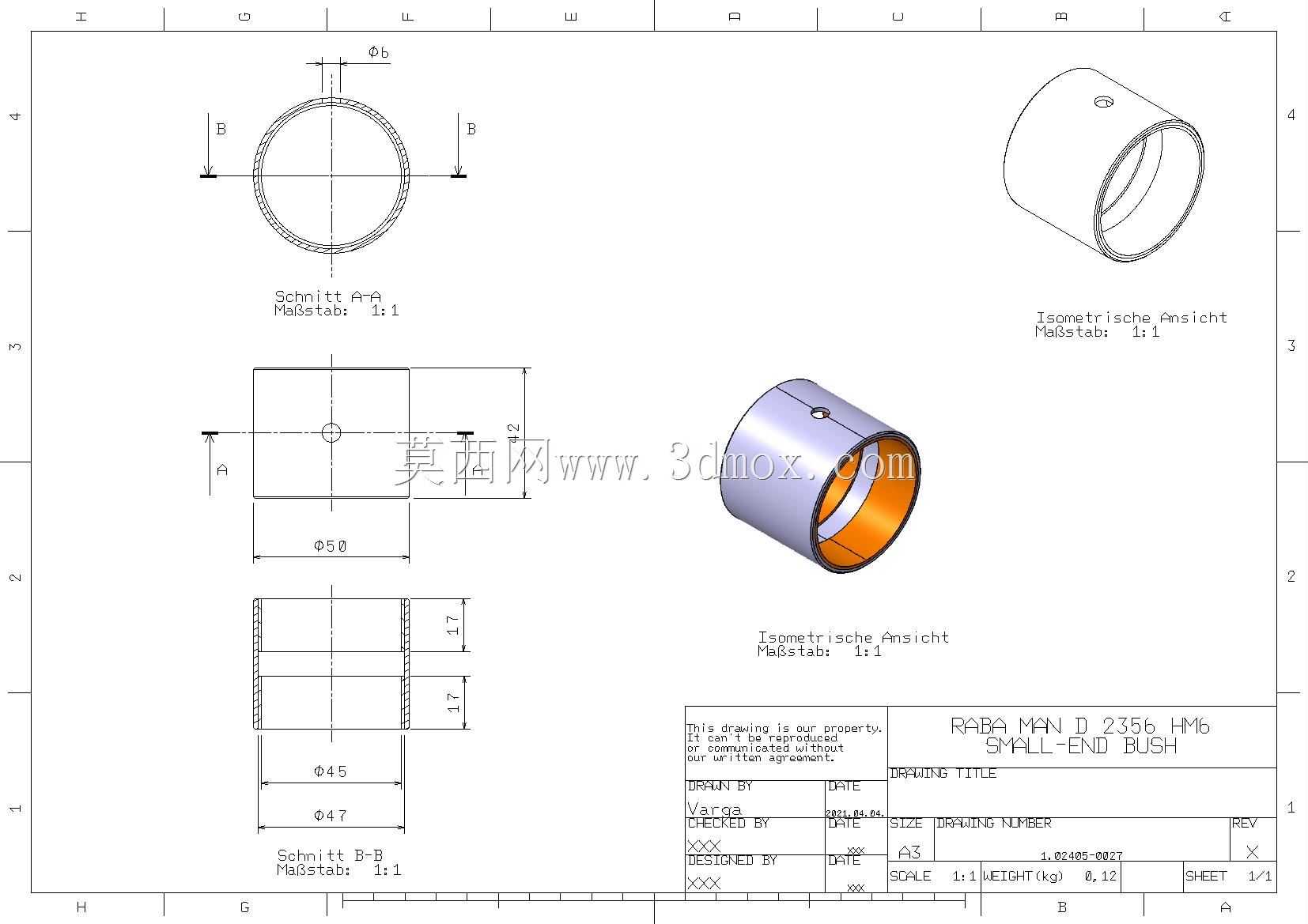

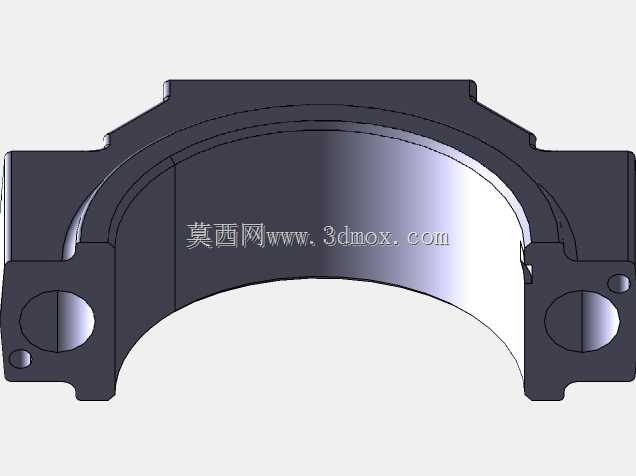

这款连杆应用于大排量内燃机组的曲柄连杆机构中，是内燃机核心传力部件，承担着将活塞往复直线运动转换为曲轴旋转运动的关键作用，工作过程中需要持续承受交变的气体爆发压力、往复惯性力以及旋转离心力的复合载荷，对结构强度、刚度与抗疲劳性能有极高要求。从结构设计来看，该连杆采用分体式大头设计，大头端用于与曲轴连杆轴颈配合，安装时可通过连杆螺栓实现轴瓦的压紧定位，保证轴瓦与轴颈的配合间隙处于合理区间，避免运转过程中出现烧瓦、轴颈磨损等故障；小头端为整体式环形结构，用于与活塞销配合，内部可压装衬套来降低活塞销的磨损，提升部件使用寿命。杆身采用工字形截面设计，这种截面形式能够在保证整体结构强度与刚度的前提下，尽可能降低连杆自身重量，减小往复运动产生的惯性力，降低曲轴运转过程中的载荷波动，提升内燃机整体运转平顺性。在安装边界方面，连杆大头的剖分面采用平切口结构，加工精度要求高，能够保证连杆盖与杆身的定位精度，避免装配后出现错位，影响轴瓦的同轴度；小头端的孔径与活塞销尺寸匹配，装配时需要保证活塞销与衬套的配合间隙符合热膨胀要求，避免高温工况下出现抱销故障。连杆整体的长度参数需要与对应机型的活塞行程、曲轴回转半径匹配，保证活塞运行到上止点与下止点时，不会与气缸盖、曲轴平衡块出现运动干涉。在实际工况中，连杆的表面粗糙度、形位公差都有严格要求，大小头孔的平行度、圆柱度直接影响着内燃机的运转可靠性，若平行度超差，会导致活塞在气缸内出现偏磨，引发气缸密封失效、动力下降、油耗升高等一系列问题。设计过程中需要通过有限元分析对连杆的应力分布进行校核，重点关注杆身与大小头过渡区域的应力集中情况，通过优化过渡圆角的尺寸来分散应力，避免长期交变载荷下出现疲劳断裂。同时连杆的材质通常选用高强度调质合金钢，经过锻造、热处理、机加工等多道工序成型，表面可进行喷丸处理来提升表面残余压应力，进一步增强抗疲劳性能。在装配环节，连杆螺栓的拧紧力矩需要严格按照工艺要求执行，采用转角法或扭矩法分多次拧紧，保证螺栓预紧力均匀，避免运转过程中出现连杆盖松动、脱落等严重故障。
