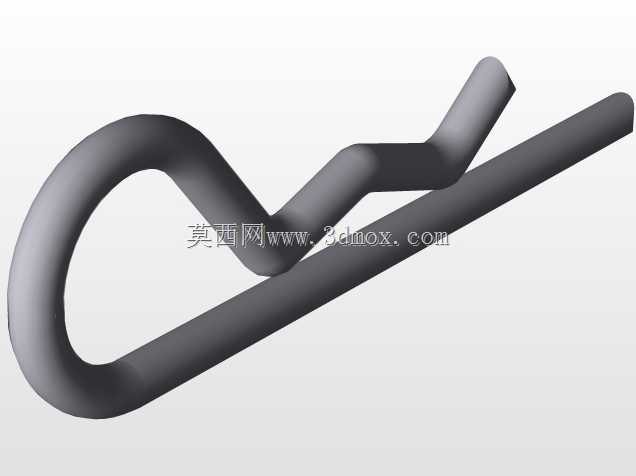

4毫米线径格拉波R型弹性卡销结构

这类R型弹性卡销常被应用在各类需要快速装拆的销轴限位场景中，比如农用机械的连杆铰接处、小型设备的轮轴固定位、工装夹具的快速锁紧结构里，替代传统的开口销使用，装拆效率比常规开口销高出不少，不需要额外搭配钳子等工具，徒手就能完成插拔操作，日常设备维护、工位换型的时候能省下不少拆装时间。从结构设计来看，这款卡销采用4毫米线径的弹性金属线材弯折成型，整体分为穿入直段、弹性锁止弯段、操作拨尾三个功能部分，直段部分用来穿入销轴预制的径向通孔，弯段的环形结构在自然状态下的内径略小于配套销轴的外径，当直段穿入销轴孔后，环形弯段会依靠自身弹性抱紧销轴的外圆柱面，避免设备运行过程中因为振动、冲击导致卡销松脱飞出。设计时需要重点控制几个关键尺寸，首先是直段的有效穿入长度，要保证穿入销轴孔后，直段末端能超出销轴另一侧1.5到2倍线径的长度，避免锁止失效；其次是环形弯段的R角曲率，曲率过小会导致抱紧力过大，插拔操作费力，曲率过大则会导致抱紧力不足，受振容易松脱，这款R4规格的卡销环形弯段的曲率经过匹配调校，刚好适配对应直径的销轴，插拔力控制在徒手操作舒适的区间，同时锁止可靠性满足常规工业场景的振动要求。另外尾部的弯折操作段做了上翘的角度设计，操作人员插拔时可以直接用手指勾住拨尾施力，不需要额外工具，尾部的末端做了圆弧过渡处理，没有尖锐的切口，避免操作时划伤手部。在安装边界上，需要注意配套销轴的径向通孔直径要比卡销线径大0.2到0.3毫米，保证穿入顺畅不会卡滞，同时销轴端部到环形弯段贴合位置的轴向距离要预留出至少1倍线径的空间，避免弯段无法完全贴合销轴表面导致锁止不到位。这类卡销相比传统的圆柱销、圆锥销，不需要在销轴上加工螺纹或者配合卡槽，对销轴的加工精度要求更低，能降低配套零件的加工成本，同时可以反复拆装使用，弹性衰减速度慢，在频繁需要拆装维护的铰接点位上，综合使用成本比一次性的开口销更低。建模过程中需要重点还原线材弯折处的圆角过渡，不能出现直角弯折的应力集中结构，实际生产中这类卡销一般采用弹簧钢线材冷弯成型，之后做淬火回火处理保证弹性，表面做镀锌或者达克罗处理提升防锈能力，在户外设备、潮湿工况下也能有不错的使用寿命。
