小型发动机活塞销专用拆卸工装结构

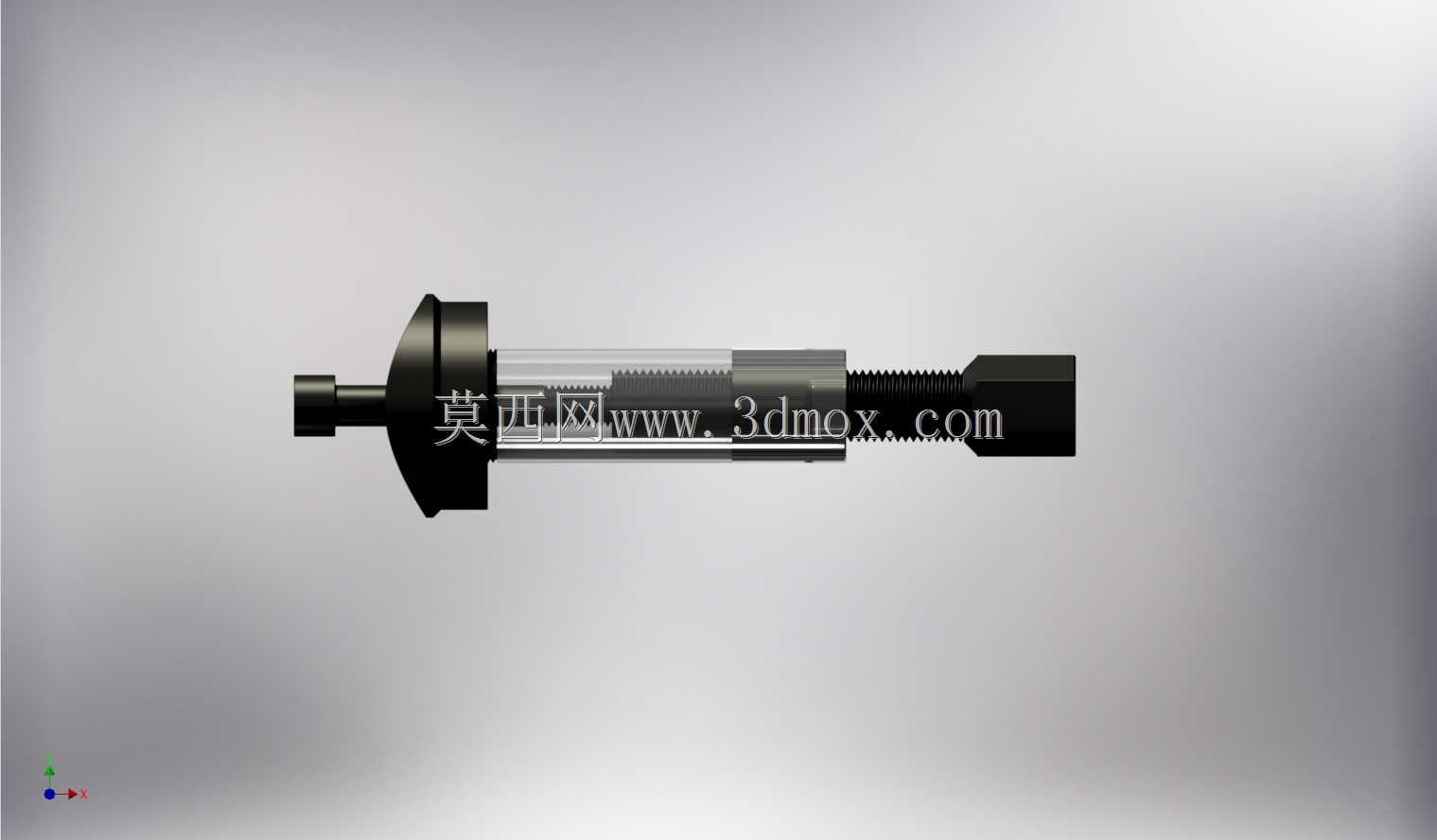

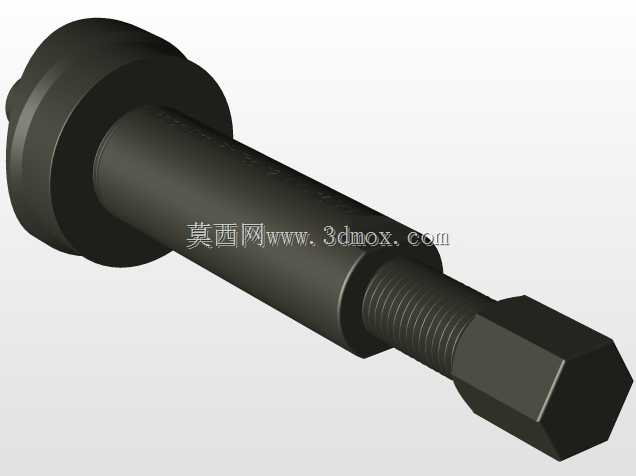

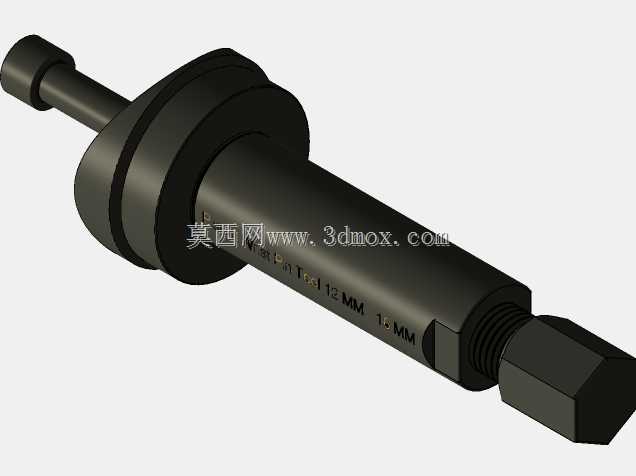

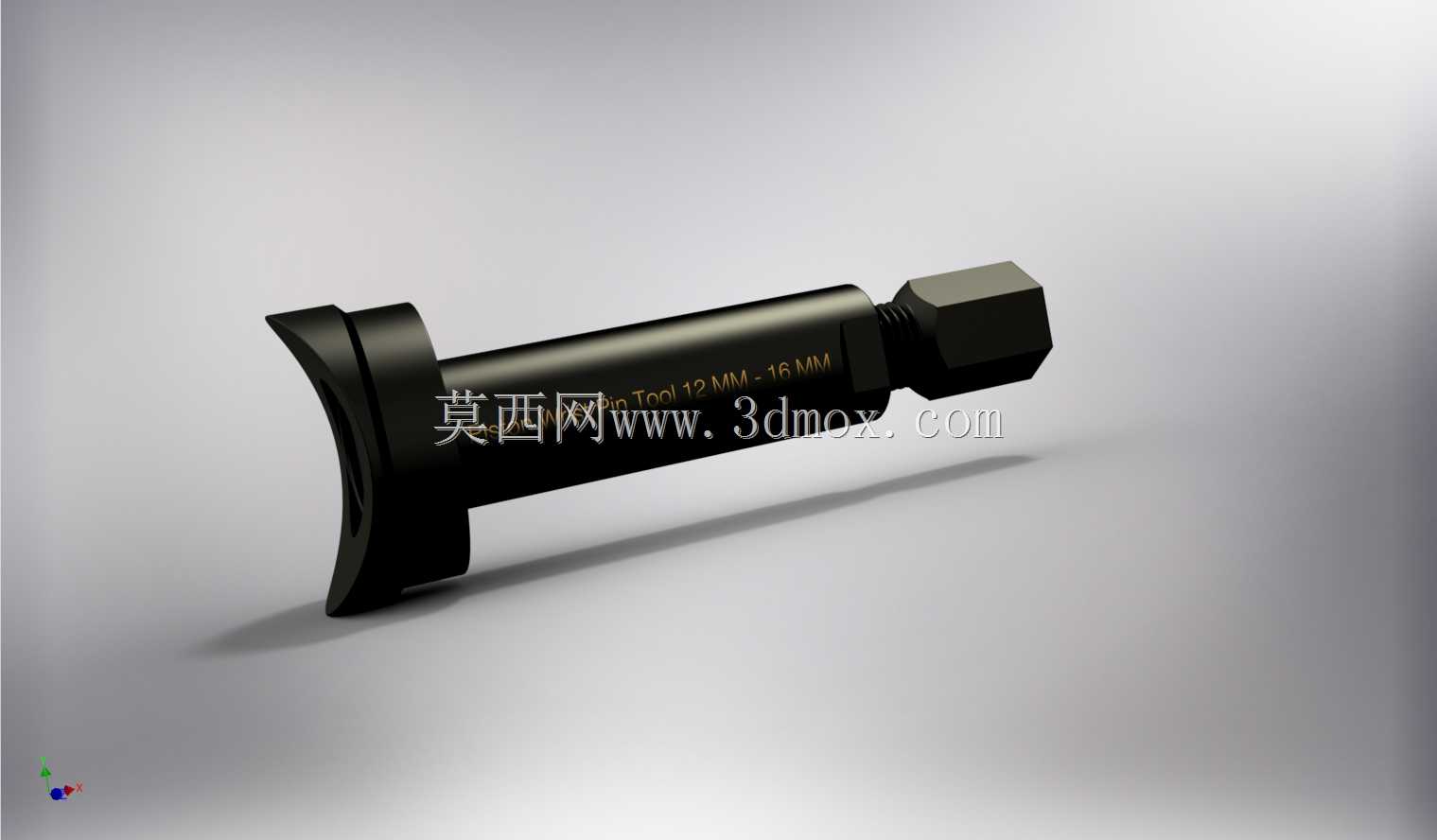

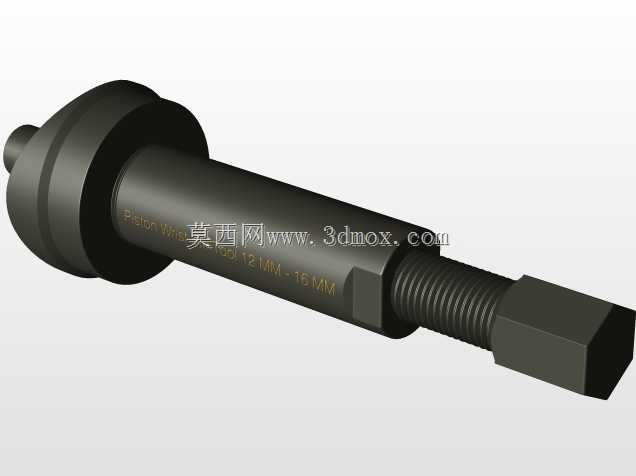

在小型内燃动力设备的售后维保、车间拆解作业场景中，活塞销的拆卸一直是影响维修效率的关键工序，这类过盈配合的连接销如果采用敲击、撬别等粗放方式拆解，很容易造成活塞裙部变形、连杆小头衬套损伤，甚至直接报废活塞或连杆总成，这款专用拆卸工具正是针对这类痛点设计的手动拆装器具。从结构设计逻辑来看，工具整体采用同轴受力的传力路径，一端的弧形抵接面完全贴合活塞内腔的轮廓，作业时可以将支撑力均匀分散在活塞端面，避免局部应力集中压裂铝制活塞；中部的传力杆采用高强度合金钢材质，表面做发黑防锈处理，杆身加工的外螺纹可以通过旋转尾端的六角施力头，平稳输出轴向顶推力，全程无冲击载荷，不会损伤配合面的加工精度。这款工具的适配边界覆盖了销外径12mm至16mm的常见小型活塞，对应的活塞最大外径不超过65mm，刚好匹配摩托车、沙滩车、户外通用动力割草机、小型滑板车的单缸发动机维保需求，作业时不需要额外搭配台虎钳等大型固定设备，单人手持即可完成操作，尤其适合户外应急维修、上门维保这类没有固定工位的作业场景。设计过程中特意将施力端的六角头尺寸做成标准扳手适配规格，可以配合普通套筒、开口扳手施加扭矩，不需要定制专用的施力配件；前端的抵接块做了圆弧过渡处理，不会刮伤活塞表面的阳极氧化层，传力杆的端面做了平面度处理，顶推活塞销时不会出现偏载，避免活塞销在销孔内卡滞。不同于通用型的拉马类拆卸工具，这款工装的所有支撑面、顶推面都针对小型活塞的结构尺寸做了匹配设计，作业时不需要额外加装垫块调整间隙，整套工具的轴向尺寸控制在合理范围，即使是安装在车架上的发动机，不用完全拆解动力总成也能伸入作业空间完成活塞销拆卸，大幅减少了维保过程中的非必要拆解工序。螺纹传动的施力方式可以精准控制顶推行程，对于过盈量较大的原厂装配活塞销，也能通过缓慢增力平稳推出，不会因为突然冲击造成销孔失圆，从根源上避免了粗放拆解带来的零部件二次损伤，有效降低小型动力设备的维保成本。
