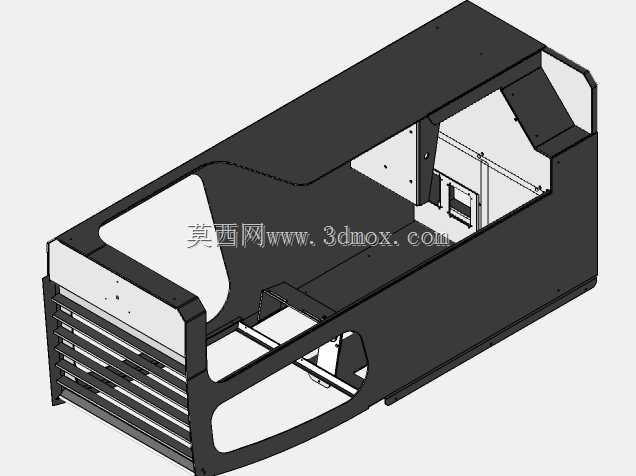

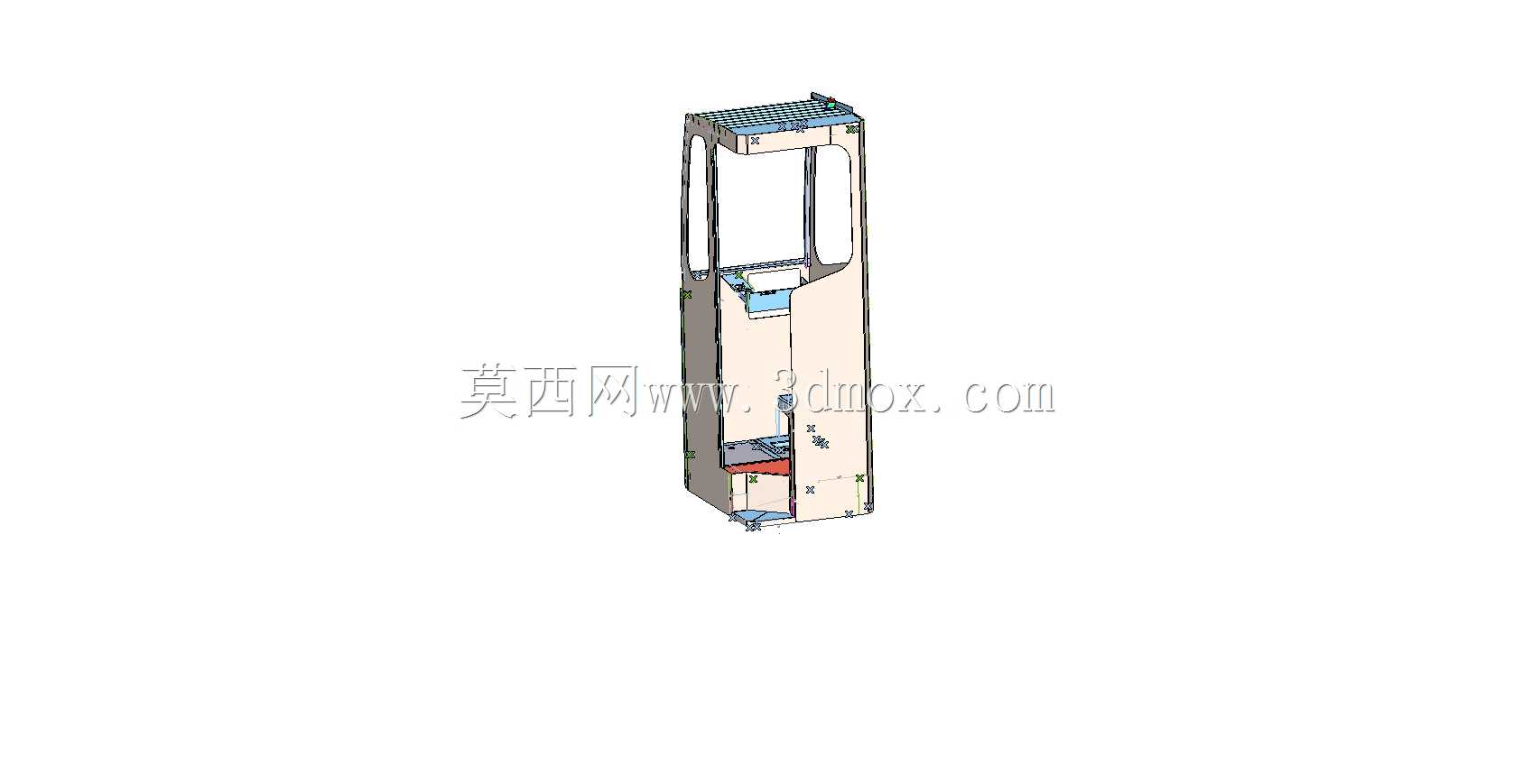

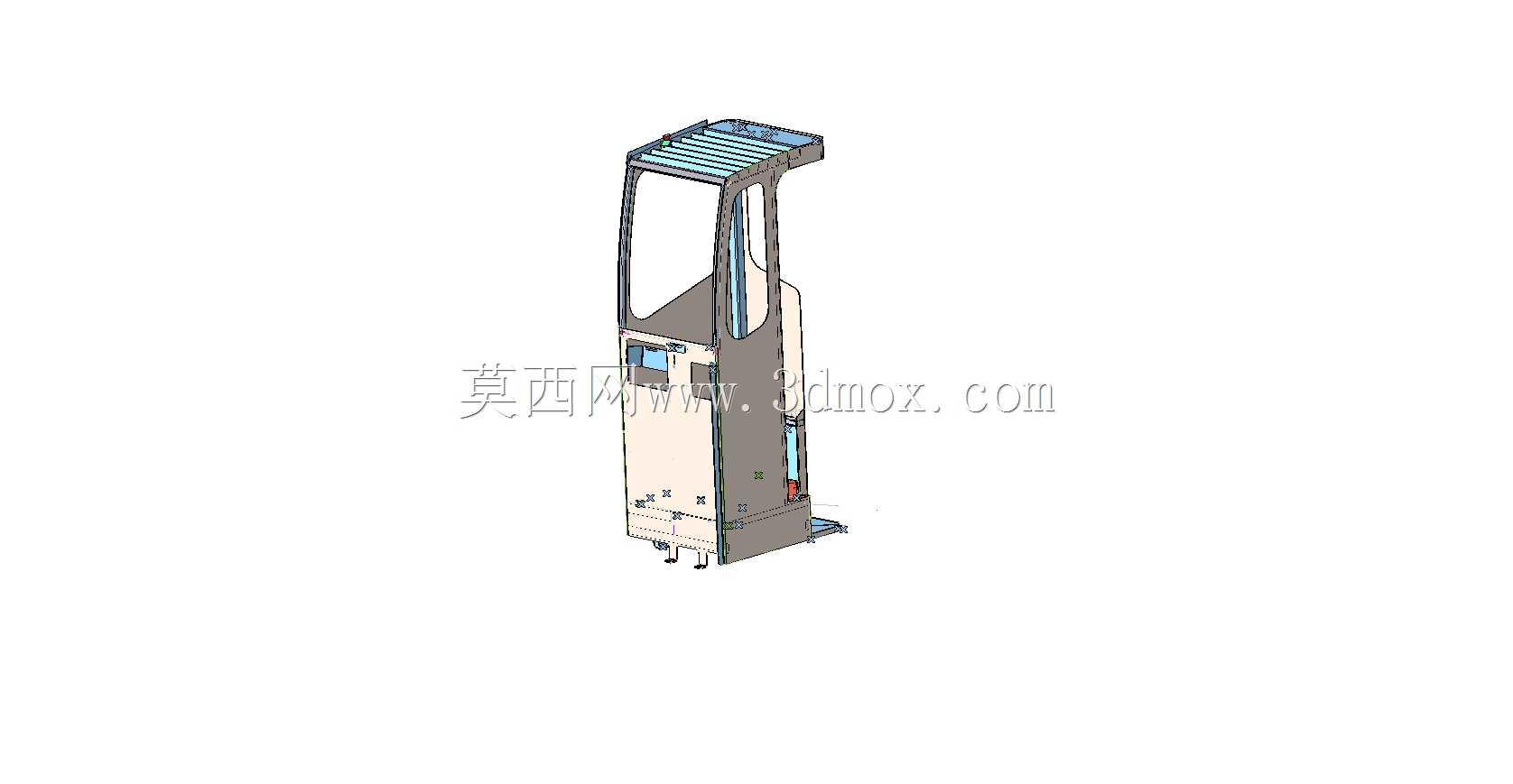

叉车驾驶舱结构三维设计方案

在厂内物流转运、仓储堆垛、港口货场装卸等场景中，叉车作为核心的场内机动搬运设备，其驾驶舱的设计直接关联操作人员的作业效率、操作安全性与长时间作业的疲劳度，是叉车整机设计中兼顾人机工程与结构防护的核心部件。本次呈现的叉车舱结构，在设计阶段首先围绕作业场景的实际需求展开：针对室内仓储作业的窄通道通行需求，舱体整体宽度做了严格的边界约束，避免过宽的舱体影响叉车在1.8米以下窄通道的转向与通行，同时舱体顶部的防护架采用格栅式结构，既满足防坠物的安全防护要求，又不会遮挡操作人员向上观察高位货叉的视线，适配高位货架堆垛作业时的观察需求。从功能特性来看，该舱体采用框架式承载结构，主支撑立柱采用异形截面型材，在控制整体重量的前提下，保证侧翻、坠物冲击下的结构强度，满足场内机动车辆的安全防护标准。舱体前部预留了仪表台、操纵杆、方向盘的安装点位，点位布局按照常规作业时的肢体活动范围设置，常用的升降、倾斜操纵杆布置在操作人员右手自然下垂即可触及的区域，减少长时间作业的肢体拉伸幅度；舱体侧面预留了上下车的扶手与踏步安装位，踏步的高度差控制在220mm以内，适配不同身高操作人员的上下车动作，同时舱体下部预留了线束、液压管路的穿装过孔，过孔位置做了翻边防护处理，避免车辆运行过程中震动磨损线束外层绝缘层。在安装边界的设计上，舱体底部的安装法兰采用四点定位结构，与叉车底盘的安装支座完全匹配，安装孔位的形位公差控制在0.2mm以内，保证舱体装配后不会出现偏移、异响问题；舱体后部预留了与叉车护顶架、配重块的连接接口，接口处采用可拆卸的螺栓连接结构，方便后期维护时的舱体拆解。设计过程中还充分考虑了不同工况的适配性，针对低温冷库作业场景，舱体的门板、玻璃安装位预留了密封胶条的安装槽，可后期加装封闭车门与暖风系统；针对室外露天作业场景，舱体顶部预留了雨刮器、遮阳板的安装点位，不需要额外打孔破坏舱体的防腐涂层。整个舱体的结构设计没有冗余的装饰性结构，所有曲面与折边都服务于结构强度或人机操作需求，比如舱体前部的内凹曲面，是为了给操作人员腿部留出足够的活动空间，避免转向时腿部与舱体内壁发生磕碰；侧面的立柱采用向后倾斜的角度，既扩大了操作人员观察侧方货叉的视野，又能在车辆发生侧碰时引导冲击力向底盘传导，减少舱体的变形量。
