叉车用叉式托架加贝尔塔格属具结构

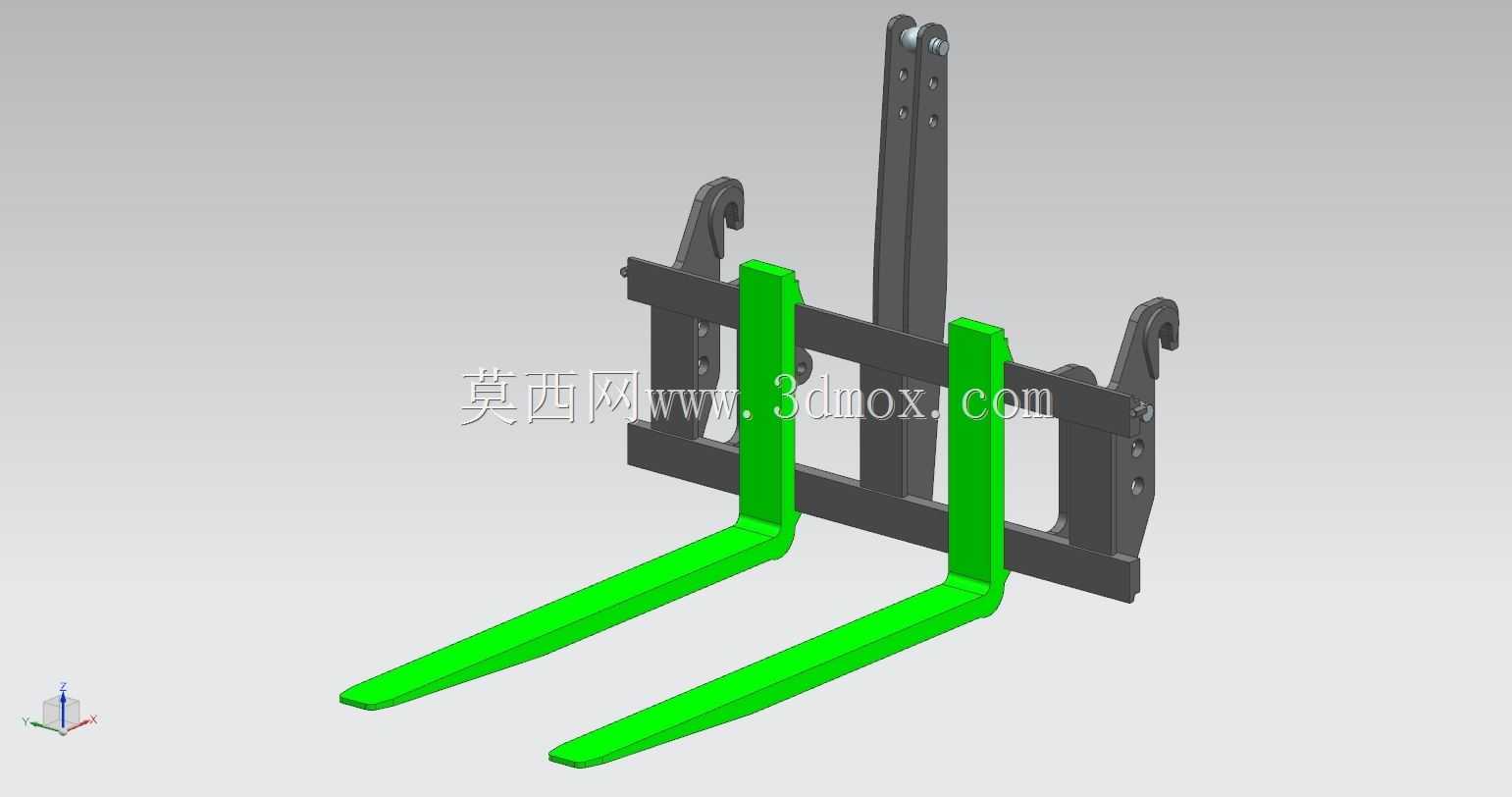

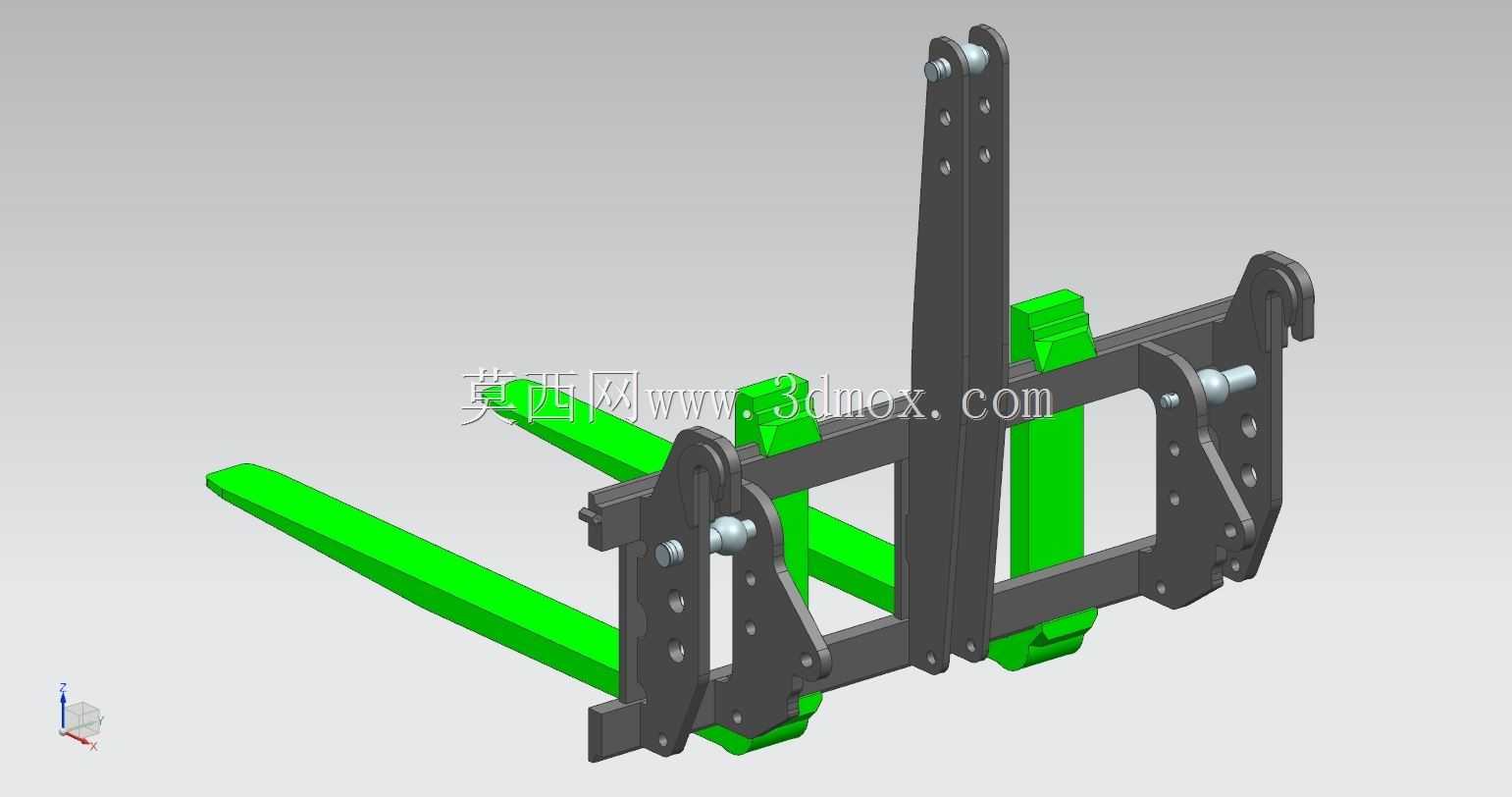

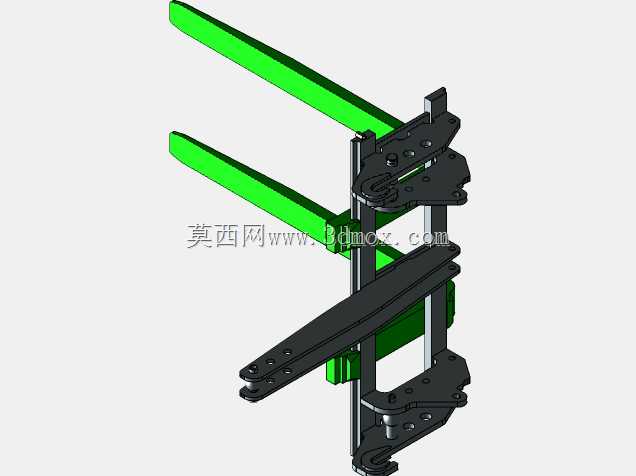

叉式托架作为叉车前端核心承载属具，加贝尔塔格结构的适配设计，主要面向厂区重载物料转运、仓储堆垛、集装箱装卸等高频作业场景，区别于普通货叉架，该结构在挂装适配性、载荷传递效率上做了针对性优化，可直接匹配符合ISO FEM 2Kat 2标准的叉车挂装接口，无需额外改制连接支架，降低属具换装的现场改造成本。从实际作业用途来看，该托架承担货叉定位、载荷传递、挂接锁紧的核心作用，作业时叉车起升系统的提升力通过托架背部的挂钩结构传递至整个属具，再通过两根平行货叉将载荷均匀分散，避免局部应力集中导致的结构变形，可适配常规托盘货物、长条形型材、箱体类物料的叉取作业，在货叉间距调整时，托架上的横向挡架可提供稳定的滑移导向，保证货叉调整后无横向窜动。设计过程中优先考虑载荷传递路径的合理性，背部竖向立板作为主要承力构件，与横向连接梁采用满焊连接结构，挂钩部位做了加厚处理并预留挂接间隙，适配不同厂家叉车的挂板尺寸公差，避免换装时出现卡滞；两根货叉的安装位设置了定位卡槽，可防止作业过程中货叉受侧向力出现脱出风险，绿色标识的货叉与黑色架体做了视觉区分，方便作业人员快速确认货叉对位状态，降低叉取作业时的对位偏差。安装边界方面，该托架背部挂钩的中心距、挂钩开口尺寸严格遵循对应吨位叉车的挂装标准，横向总宽度适配常规2-3吨级叉车的前端安装空间，不会超出叉车车身宽度影响窄通道通行，竖向安装高度预留了足够的起升间隙，不会在门架起升过程中与门架横梁、滚轮组发生运动干涉；货叉的有效作业长度满足常规1200mm标准托盘的叉取深度要求，托架下部无突出结构，叉取低位托盘时不会与托盘底部、地面发生剐蹭。结构细节上，横向挡架上预留了多个货叉定位销孔，可根据作业需求调整货叉间距，适配不同宽度规格的托盘，背部立板上的安装孔位可兼容额外的侧移器、调距叉等附加属具的安装，拓展设备的作业适配范围，整体结构无冗余设计，在保证承载强度的前提下尽可能控制自重，降低属具自重对叉车有效载荷的损耗。
