螺旋输送机构装配结构三维设计

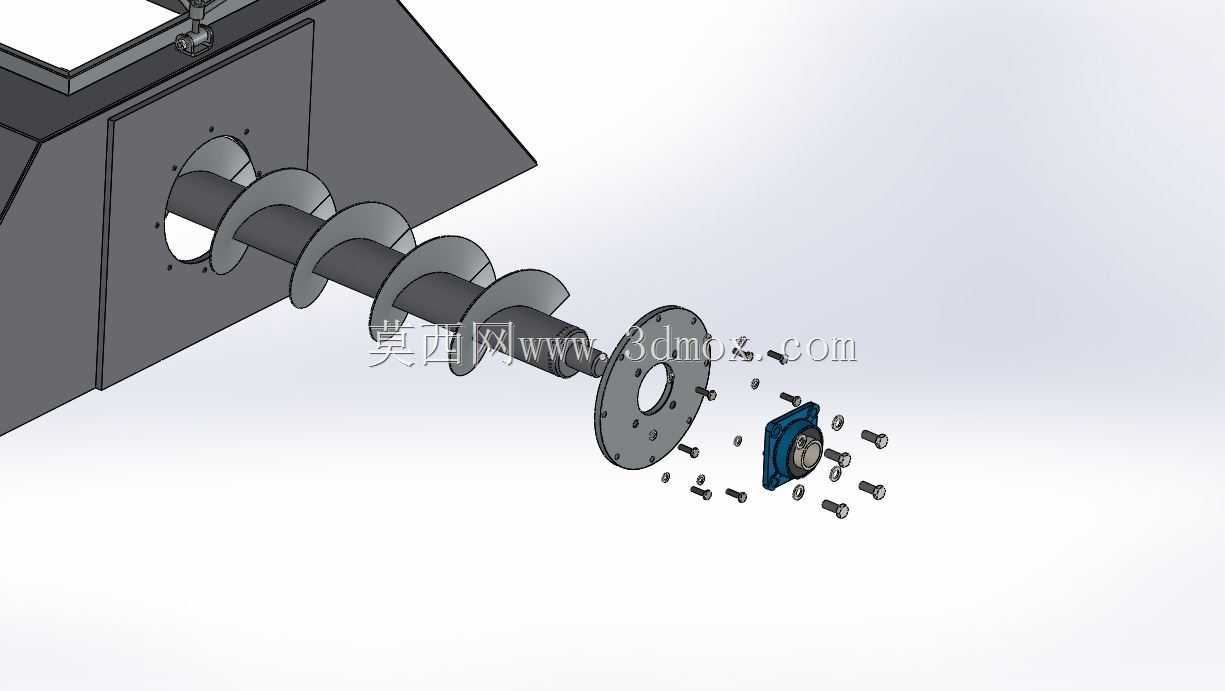

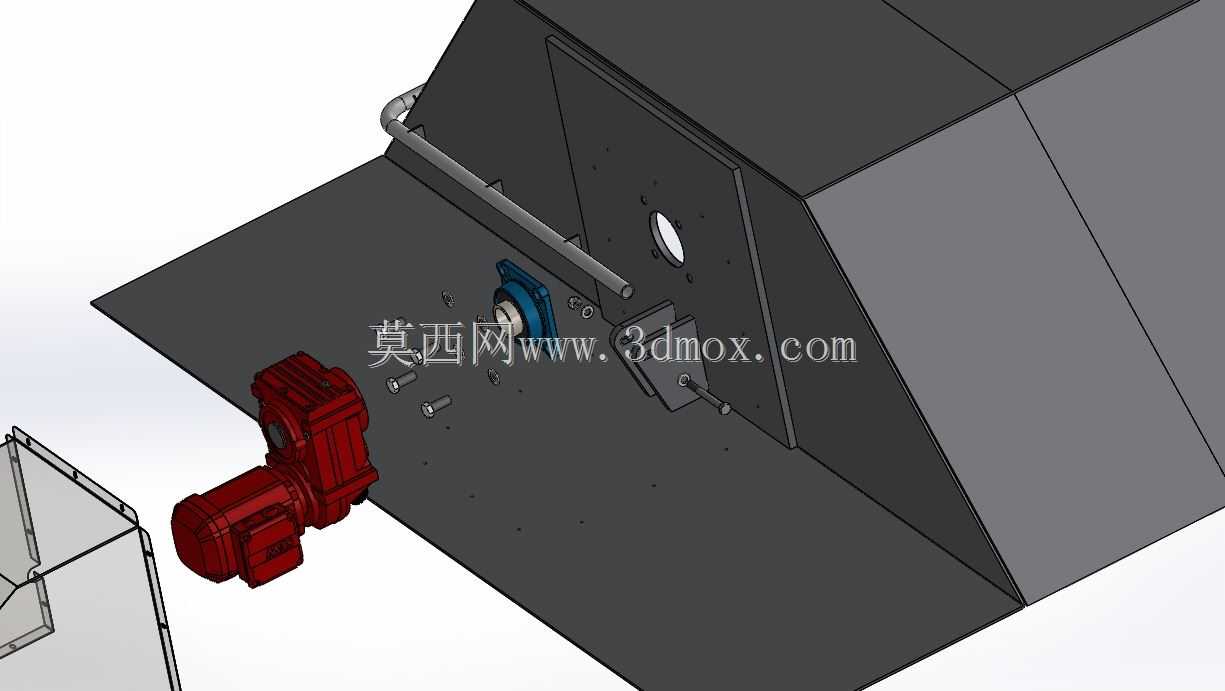

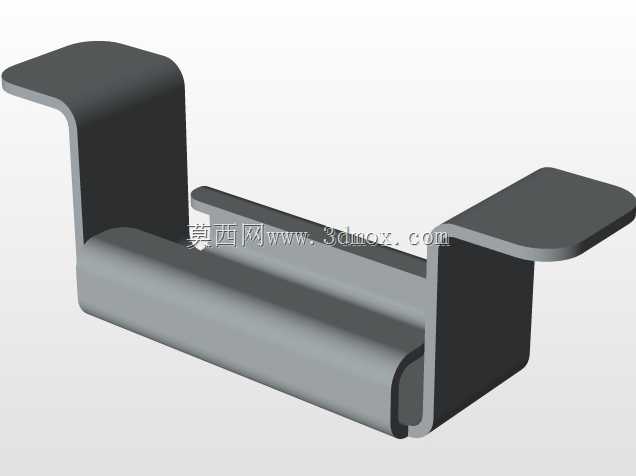

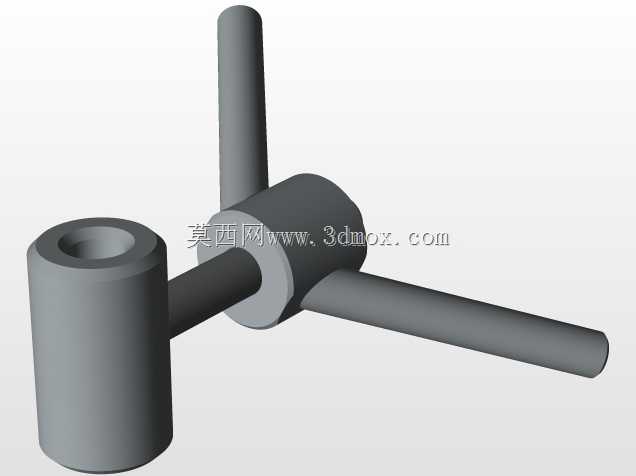

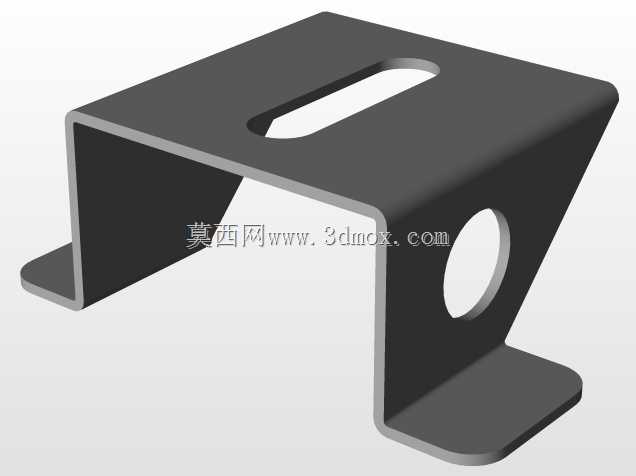

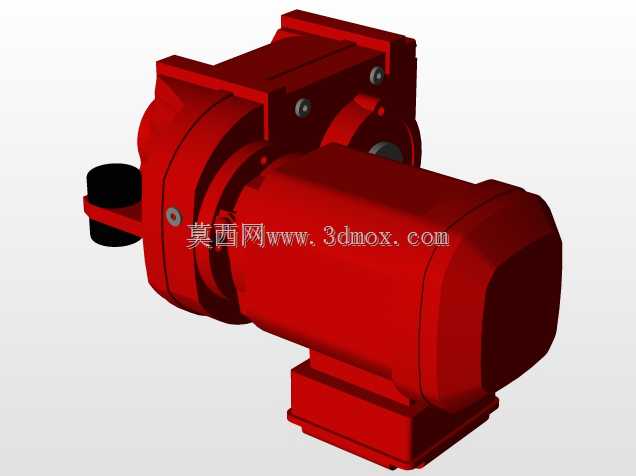

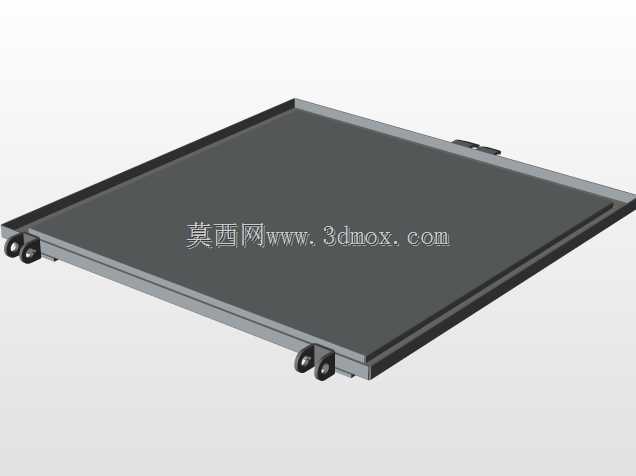

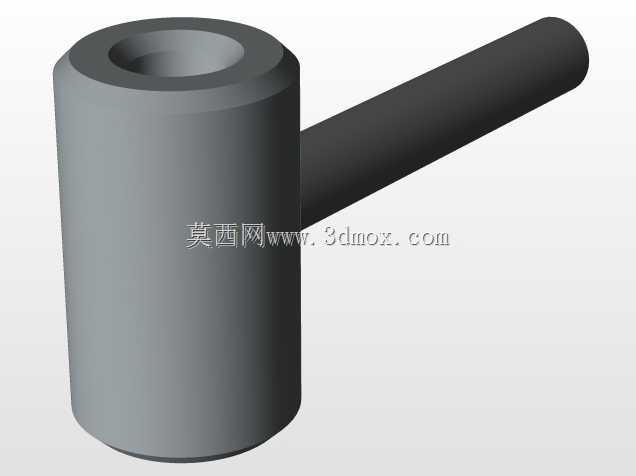

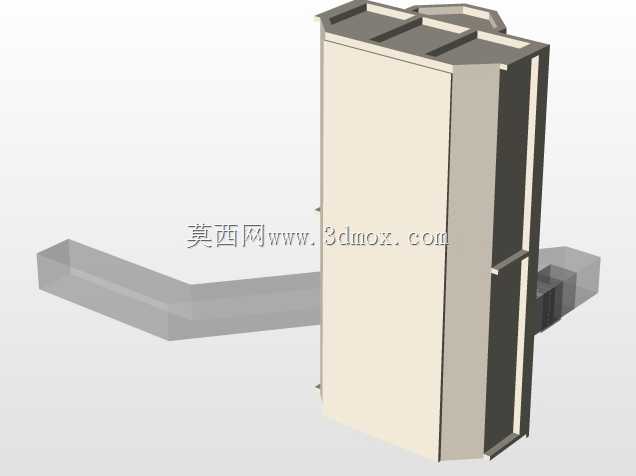

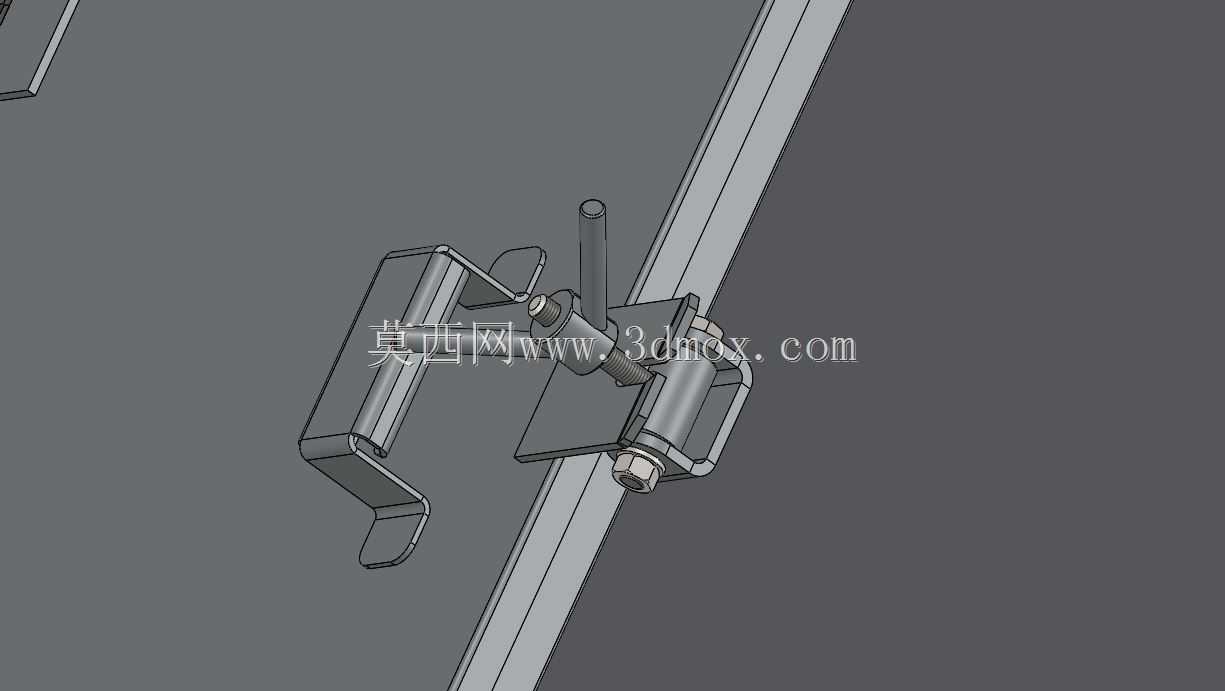

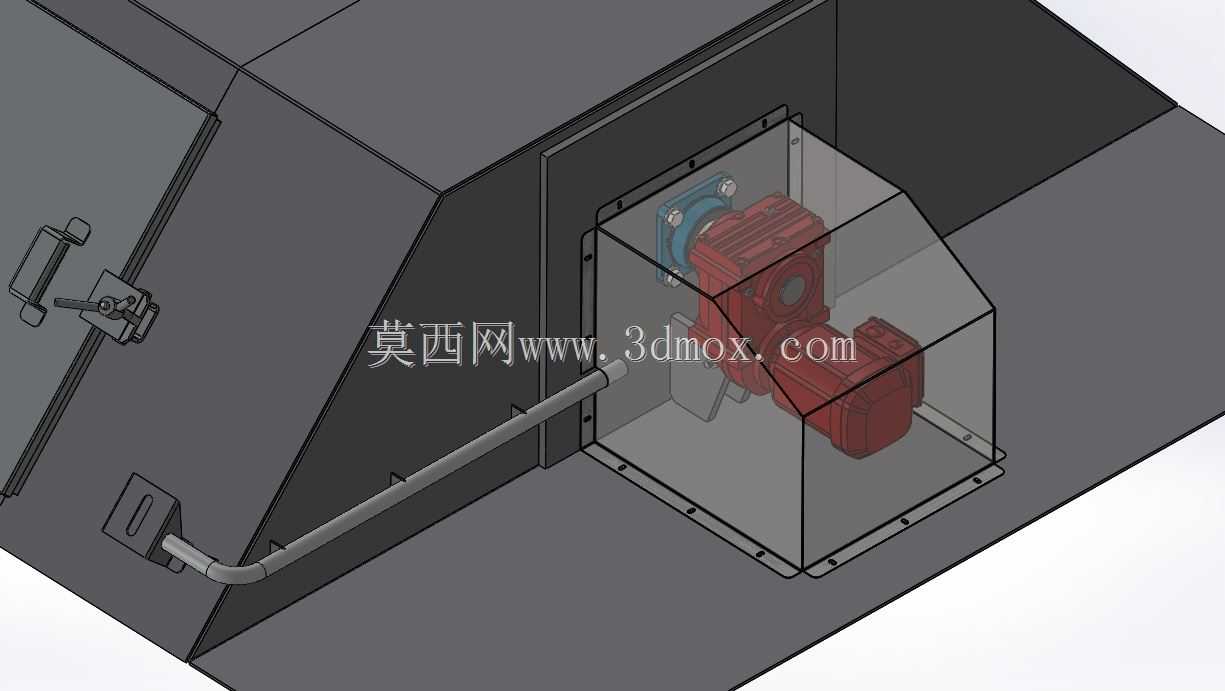

这套螺旋输送结构的三维建模，完全围绕散状物料密闭输送的实际工况展开，日常在餐厨垃圾处理、粉体配料、污泥输送这类对物料洒落、异味扩散有管控要求的场景里应用极广，核心作用是依靠螺旋叶片的旋转推力，在封闭槽体内完成物料的水平或小倾角推移，避免开放式输送带来的物料损耗与现场污染。从结构拆解来看，核心输送件为带连续螺旋叶片的主轴，叶片与槽体内壁预留了均匀的径向间隙，既避免运转过程中叶片剐蹭槽壁产生卡滞，也能减少大颗粒物料卡入间隙造成的叶片磨损，主轴一端通过法兰盘与端盖组件连接，端盖处集成了轴承座与密封结构，既承担主轴的径向支撑载荷，也能阻挡槽内物料从轴端缝隙泄漏，配套的螺栓、螺母等紧固件全部按实际装配排布，还原了现场安装时的螺栓穿向、垫片配置细节，能直接用于装配工艺的模拟校验。设计过程中优先考虑了安装维护的便捷性，端盖与槽体采用法兰式连接，所有连接螺栓的操作空间都做了预留，后期更换密封件、检修轴承时不需要整体拆解槽体，只需要拆卸端盖连接螺栓即可抽出主轴组件，大幅降低现场运维的工作量。槽体的进料端采用敞口对接结构，可直接与上游料仓的出料口匹配，出料端设置在槽体末端下方，物料随螺旋推移到末端后靠自重落入下游接料设备，整个输送过程全程在封闭槽内完成，对易扬尘、易滴漏的物料适配性极强。从安装边界来看，槽体两侧的支撑筋板做了加厚处理，可直接通过螺栓固定在设备机架上，主轴的轴向窜动量通过端盖处的轴承定位结构控制，安装时不需要额外调整轴向间隙，只要保证法兰连接面的密封垫压合均匀即可完成装配，螺旋轴的同轴度公差在建模时就做了约束，避免运转时出现偏摆造成的轴承异常磨损。这套结构没有冗余的复杂构件，所有零件都对应实际加工可实现的结构，不管是做结构受力模拟，还是做装配干涉校验，都能直接复用建模逻辑，针对不同输送量的需求，只需要调整螺旋叶片的直径、螺距参数，以及槽体的长度尺寸，就能快速衍生出适配不同工况的输送结构，不需要重新搭建整体装配框架。
