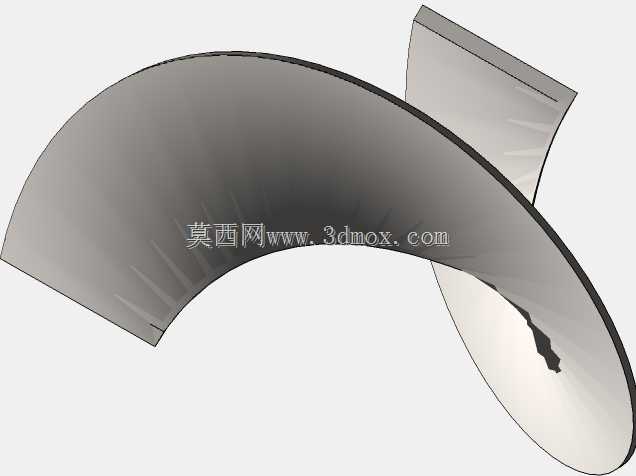

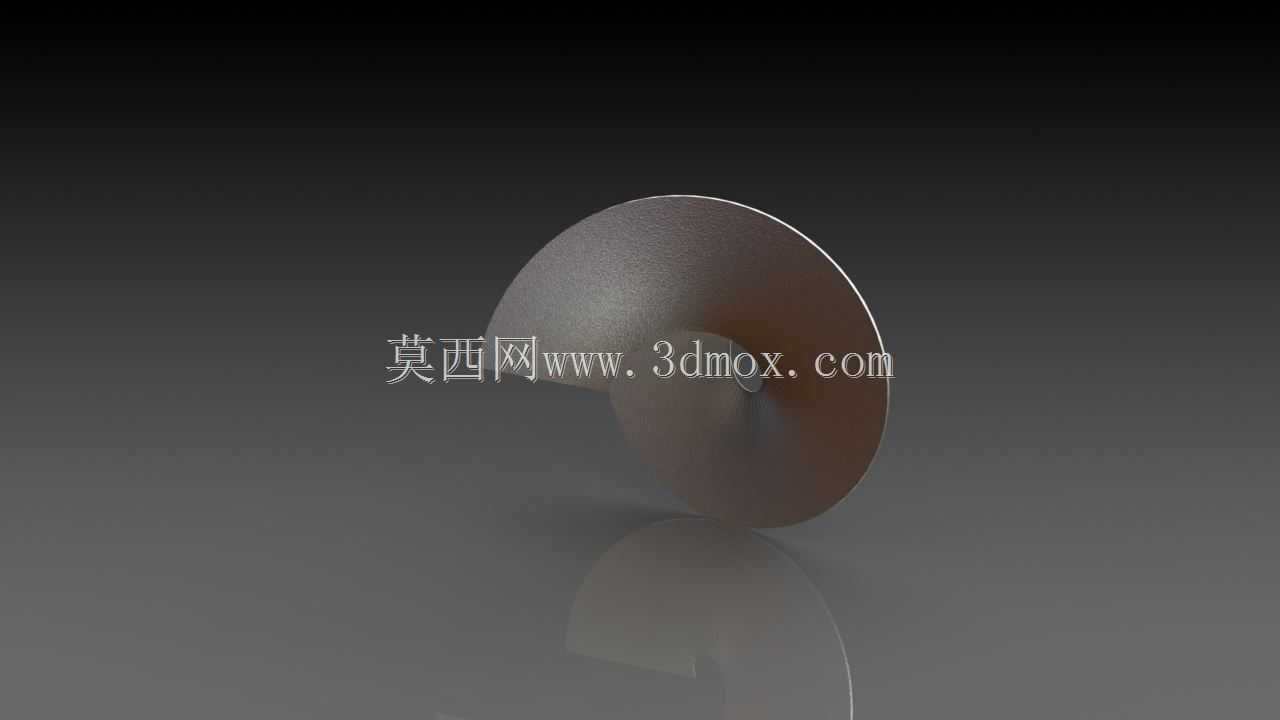

等直径螺旋输送绞龙叶片结构设计

散料输送环节里，螺旋叶片作为核心做功部件，其成型精度、曲面参数直接决定整套输送设备的物料推送效率与运行稳定性，这款螺旋叶片采用等螺距连续螺旋面结构，外轮廓直径200毫米，内轴安装直径50毫米，叶片厚度6毫米，适配常规管式、U型槽式螺旋输送机的装配需求。从实际应用场景来看，这类尺寸的螺旋叶片常被用于粮食加工产线的原粮转运、建材行业的粉料短途输送、环保领域的污泥推送，以及小型化工产线的颗粒物料定量给料工序，在水平或小倾角输送工况下，连续螺旋面可以形成稳定的物料推送流，避免散料在槽体内出现积料、卡滞的问题。设计这类螺旋叶片时，首先要结合输送物料的安息角、堆积密度确定螺旋升角，避免升角过大导致物料随叶片同步空转，升角过小则会降低单位时间内的物料推送量；其次要匹配内轴的安装直径，保证叶片与中心轴焊接或装配后，整体同轴度偏差控制在合理范围内，减少设备运行时的径向跳动，降低轴承座的交变载荷。从安装边界来看，该叶片外圆200毫米的尺寸，适配内径210-220毫米的输送管槽，预留的间隙可以避免叶片旋转时与槽壁发生刮擦，同时不会因为间隙过大导致物料在缝隙处残留堆积；内孔50毫米的尺寸适配常规直径的实心输送轴，装配时可以通过连续焊接或者分段点焊的方式与中心轴固定，6毫米的叶片厚度兼顾了结构刚性与材料成本，在输送常规无强磨蚀性的散料时，具备足够的抗磨损余量，不需要额外做堆焊耐磨层处理。在三维建模过程中，这类螺旋面需要通过螺旋线扫描生成，要保证螺旋线的导程与设计值一致，扫描轮廓的内外径尺寸严格匹配安装要求，同时要注意叶片端面的垂直度，避免多段叶片拼接时出现曲面错位，导致物料输送过程中出现紊流、返料的问题。实际选型替换时，要确认原有叶片的旋向与输送方向匹配，左旋与右旋叶片的推送方向完全相反，一旦选错会导致物料反向输送，无法满足产线的物料流向要求；同时要核对叶片的螺距参数，相同外径下螺距越大，单位转速下的物料输送量越高，但对应的物料填充率会有所下降，需要结合产线的输送量要求、物料特性做匹配调整。
