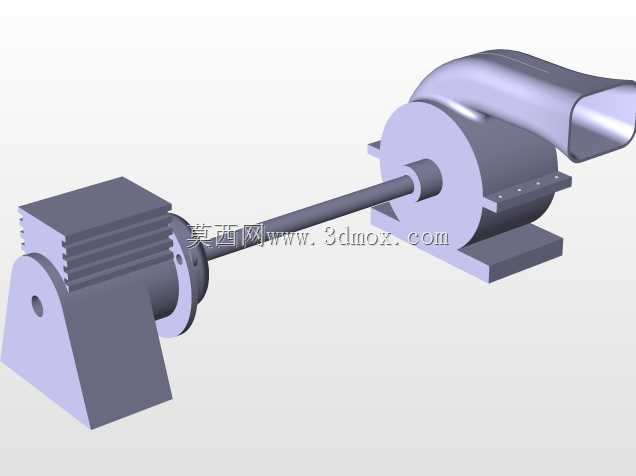

电机直连离心式风机装配结构

这套直联传动的离心通风结构，常被应用在车间工位排风、小型设备散热送风、工业除尘系统的前置引风环节，也可配套在小型物料气力输送管线中作为低压风源使用，相比皮带传动的同规格风机，它省去了中间传动张紧结构，整体轴向占用空间更小，日常维护无需定期调整皮带张紧度、更换磨损皮带，运行过程中传动损耗更低，适合安装空间紧凑、长期连续运行的工况场景。从结构设计逻辑来看，动力端采用标准卧式安装电机，通过同轴刚性连接直接驱动离心叶轮转动，省去了联轴器额外的对中调整环节，电机端的支座与风机蜗壳的安装底座采用共面设计，安装时只需保证底座平面的平面度公差在每米0.1mm以内，即可避免运行过程中出现轴系跳动引发的振动问题。蜗壳部分采用渐开线型线设计，气流从叶轮轴向进入后，经叶片加速沿蜗壳周向汇集，最终从切向出风口导出，出风口采用平直法兰边结构，可直接对接方形通风管道，无需额外制作变径转接头，适配常规的通风管路安装标准。在安装边界上，整体结构的重心沿传动轴轴向分布，两个安装支座分别位于电机前端与蜗壳底部，安装时需保证两处支座的固定螺栓孔同轴度偏差不超过0.5mm，底座需预留至少15mm的螺栓操作空间，方便后期拆装检修；轴向总长度可根据适配电机的功率规格调整，常规小功率款的轴向尺寸控制在800mm以内，径向最大尺寸为蜗壳的外圆直径，安装时周边需预留不小于100mm的散热间隙，保证电机运行过程中的热量能自然散出，避免长时间高温运行降低绕组绝缘寿命。叶轮部分采用后向叶片设计，运行时的气动噪声更低，风压特性更平缓，当管网阻力出现小幅波动时，风量变化幅度更小，适合对送风稳定性有一定要求的场景。传动轴与蜗壳的衔接处采用间隙密封结构，可减少高压气流从轴端缝隙泄漏，提升风机的运行效率，日常维护时只需定期检查密封处的间隙，若磨损量超过1mm可更换密封垫片即可，无需拆解整个蜗壳结构。
