户外立式笼梯配套防护围栏组合结构

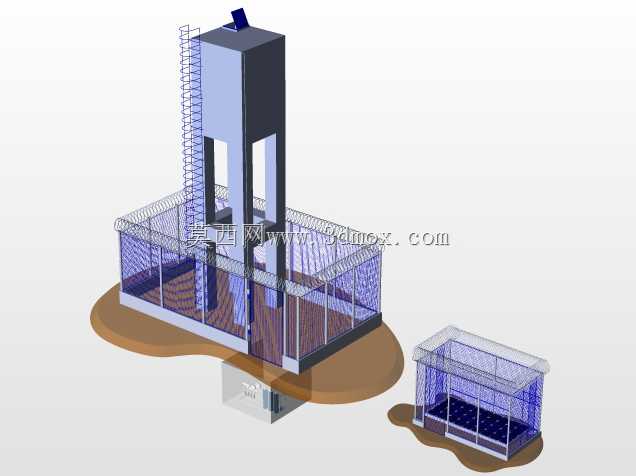

这套组合式户外防护结构，主要应用于厂区户外作业点位、野外监测站点、小型泵站等需要人员登高操作且需划定安全作业边界的场景，核心作用是为登高作业人员提供可靠的攀爬路径与防坠落防护，同时通过围栏结构圈定设备核心操作区域，避免无关人员误入引发安全事故。从结构设计来看，主体立式塔架采用矩形截面框架结构，侧面沿全高设置连续笼式爬梯，爬梯外侧的防护笼采用等间距环形箍配合竖向连接杆的结构形式，人员攀爬时可全程被防护笼包覆，避免失足后仰坠落的风险，塔架顶部预留设备安装平台，可搭载小型监测设备、阀门控制单元或信号收发装置，平台边缘设置踢脚板与防护栏，满足高处作业的安全规范要求。配套的独立小型围栏结构与主塔架围栏采用统一的网片式防护设计，围栏网片采用密筋框架结构，既保证通透视野方便外部人员观察内部设备运行状态，又能有效阻隔人员随意闯入，围栏底部设置落地支撑脚，可直接通过膨胀螺栓固定在硬化混凝土地面或预埋基础上，安装时无需复杂的现场焊接作业，所有构件均采用螺栓拼接，拆装转运都十分便捷。设计过程中充分考虑户外使用的耐候性需求，所有框架构件均预留防腐处理的工艺余量，结构受力计算时按照户外12级阵风荷载、顶部设备动载荷、攀爬人员活载荷进行组合验算，主塔架的立柱截面尺寸、爬梯踏步间距、防护笼的环形箍间距均符合高处作业安全设计规范的要求，围栏高度设置为1.8米，可有效防止人员翻越。安装边界方面，主塔架基础需要预留不小于2.4米见方的硬化操作面，配套小型围栏的安装区域需要预留1.6米见方的平整地面，两个结构之间预留0.8米的通行通道，方便作业人员在两个操作区域之间往返，整体结构的外轮廓无尖锐外凸构件，所有边角均做圆弧过渡处理，避免人员磕碰受伤。
