200升锥形金属储运桶结构设计

日常做工业包装类三维建模时，这类锥形金属储运桶的结构细节很容易被忽略，很多新手建模时会直接做成直筒结构，完全没考虑实际使用中的堆叠、转运、排空需求。从实际应用场景来看，这类200升规格的金属桶，多用于食品加工、精细化工、粮油储运领域的散料、液态物料周转，和常规直口钢桶不同，上宽下窄的锥度设计是核心功能点——空桶状态下可以直接嵌套堆叠，相比直桶能节省70%以上的仓储与返程运输空间，这一点在跨区域物料周转时能大幅压缩物流成本，很多设计人员初期没注意锥度匹配，做出来的桶嵌套时要么卡滞要么间隙过大晃动，根本没法满足批量堆码要求。

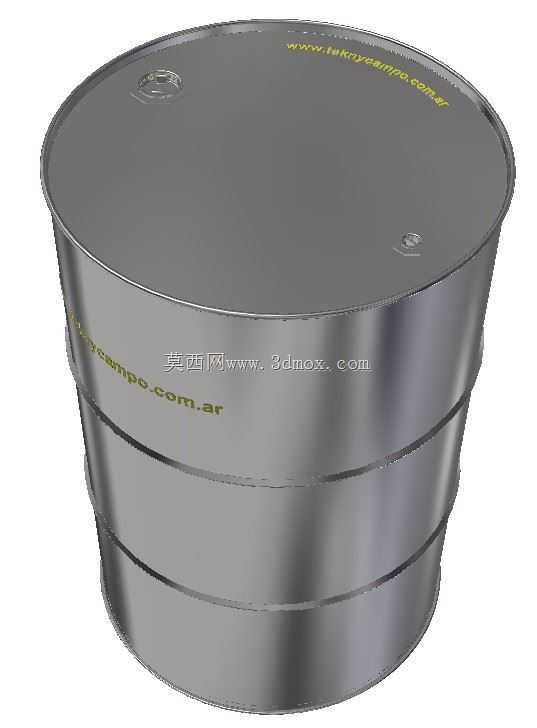

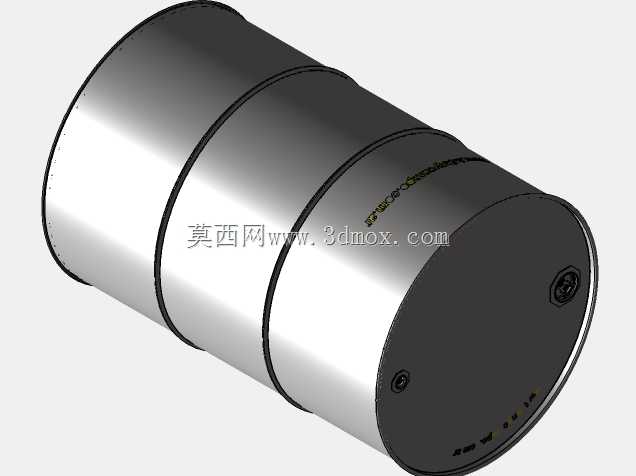

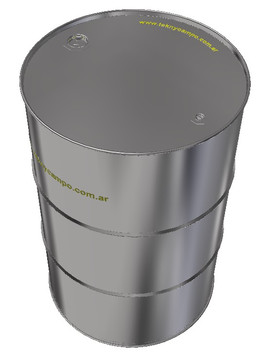

从结构设计思路来说，桶身采用多道环形滚压加强筋，不是为了外观装饰，而是在不增加板材厚度的前提下，提升桶身的径向抗挤压能力，毕竟满料状态下桶身要承受近200公斤物料的侧压力，堆码时还要承受上层3-4个满桶的载荷，没有加强筋的薄钢板桶很容易出现鼓胀变形，甚至在转运中出现焊缝开裂的问题。桶顶采用卷边密封结构，预留的两个注料口与透气口位置，要匹配常规工业灌装头的尺寸，注料口中心距桶边缘的距离要留足拧盖的操作空间，很多建模时只做了外形，没考虑操作边界，实际生产出来后工人拧盖时扳手会碰到桶沿，根本没法正常操作。

尺寸边界上，这类桶的上口直径通常在580mm左右，下底直径控制在540mm，锥度保持在3度左右，这个角度是经过实际验证的——嵌套时既能顺畅滑入，又不会因为锥度过大导致堆叠时重心偏移，桶身总高度控制在880mm左右，刚好匹配标准托盘的堆码层高，也符合人工搬运的操作高度上限。桶身底部做内卷边处理，避免锋利的板材边缘划伤操作人员，同时卷边内嵌的密封胶条可以保证桶放置在地面时不会刮伤地坪，也能在轻微倾斜时起到一定的防滑作用。

做这类容器建模时，还要特别注意壁厚的均匀性，滚压加强筋位置的板材拉伸率要控制在材料允许范围内，不能出现建模时筋位过深导致实际生产时板材拉裂的问题，桶身的焊缝位置要避开加强筋区域，不然焊接时的定位难度会大幅提升，也容易出现焊接缺陷。另外桶顶的防滑纹路设计，不能只做外观纹理，要考虑实际踩踏需求——很多场景下工人会站在桶顶进行高位操作，纹路的凸起高度要控制在1.2mm以上，才能保证湿滑状态下的摩擦力足够，避免滑倒风险。
