带螺栓紧固式环形管夹结构设计

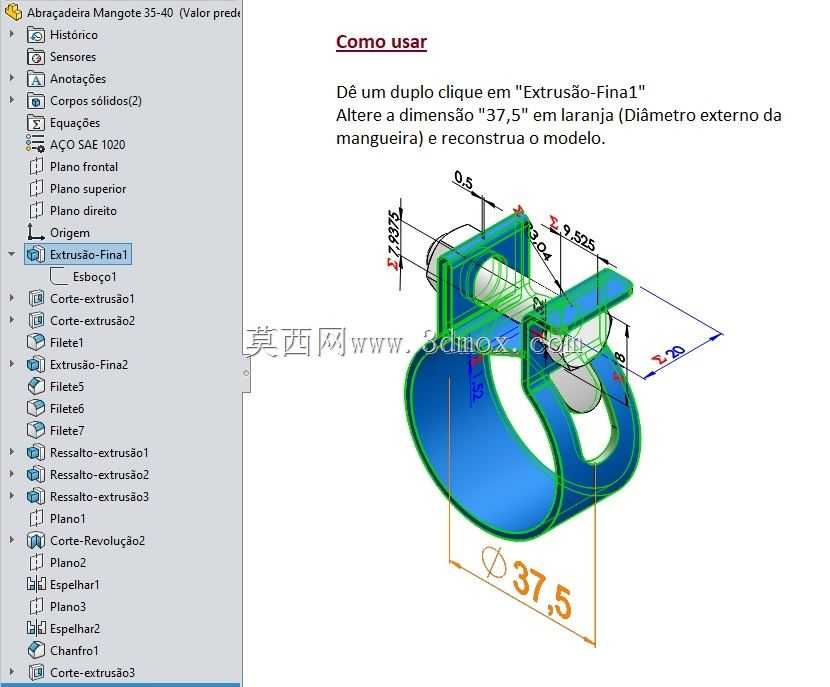

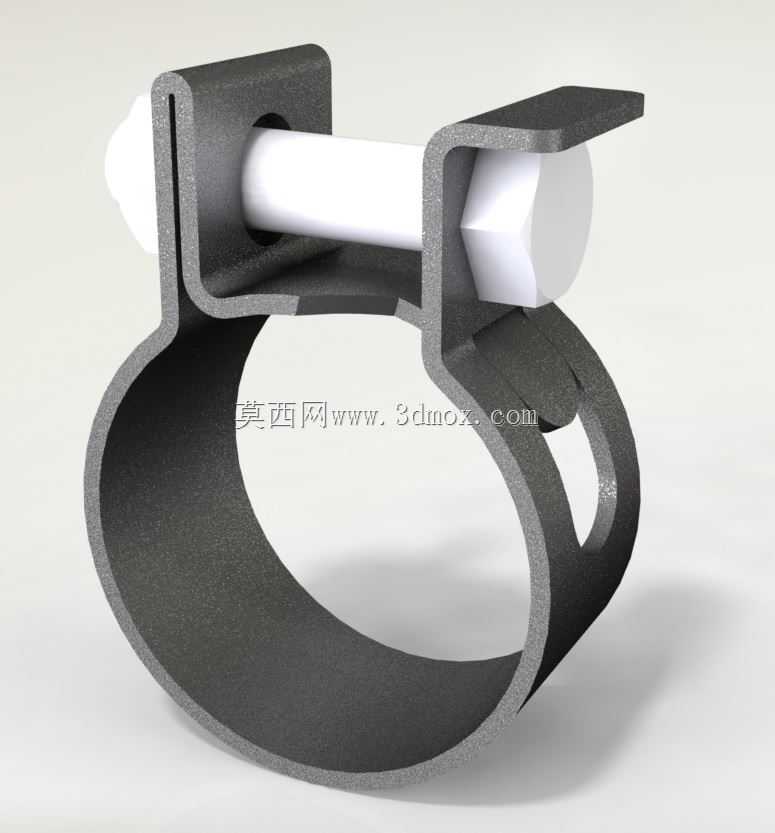

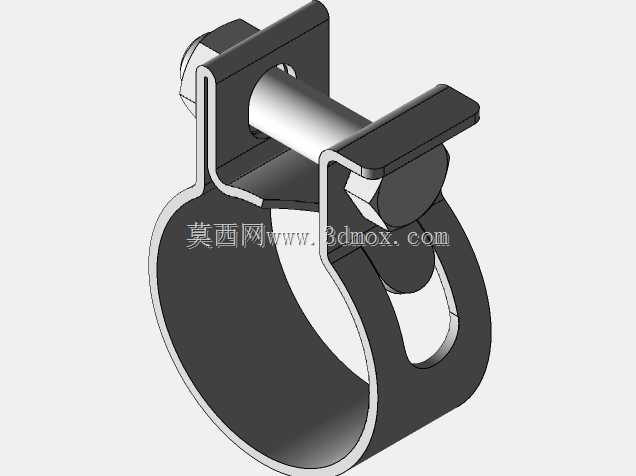

这类带螺栓紧固的环形管夹，在工业管路布设场景里的应用覆盖率极高，不管是车间压缩空气管路排布、设备液压油管固定，还是小型机电设备内部线束与硬管的限位，都能看到这类结构的身影。它的核心用途是将圆形截面的管材、棒材牢牢固定在安装基面之上，避免设备运行过程中管路受振动产生位移、磨损，甚至接头松脱泄漏的问题。从功能特性来看，这款管夹采用单侧开口搭配螺栓锁紧的结构，环形夹持段的内壁做了适配圆管外径的圆弧过渡，安装时不需要将管路从端部穿入，直接从侧方卡入待固定管路后，再拧紧上方的六角螺栓即可完成锁紧，相比传统闭合式抱箍，现场安装、后期维护拆卸的效率要高出不少，尤其适合已经布设完成的管路改造、加固场景。设计层面上，夹持段采用了等壁厚的弯折成型结构，材料选用常见的弹簧钢或者冷轧钢板做表面发黑处理，既保证夹持时的环向抱紧力均匀分布，不会因为局部应力集中夹伤薄壁管路，又能借助材料本身的弹性形变，抵消管路工作时因为温度变化产生的热胀冷缩量，避免长期应力作用下紧固件松脱。上方的螺栓安装座采用双侧翻边的加强结构，螺栓穿入孔做了沉台设计，拧紧螺栓时螺母端面可以完全贴合安装座平面，不会出现偏载导致的夹持力倾斜。安装边界方面，环形夹持段的内径适配常规规格的圆管外径，安装时需要预留的操作空间主要集中在螺栓上方区域，用于放置扳手完成拧紧动作，管夹背部的安装平面可以直接贴合设备机架、墙面等安装基面，不需要额外加工适配的安装槽，整体安装占用的径向空间远小于双螺栓对锁式管夹，适合在设备内部狭小的布线布管空间里使用。实际选型使用时，需要注意夹持段的圆弧面与待固定管路的外径匹配度，若管径偏差过大，会出现抱紧力不足或者无法完全卡入的问题，螺栓锁紧力矩也需要控制在合理范围，力矩过大容易导致弯折部位产生塑性变形，失去弹性抱紧的效果，力矩过小则无法抵抗管路振动带来的松动趋势。
